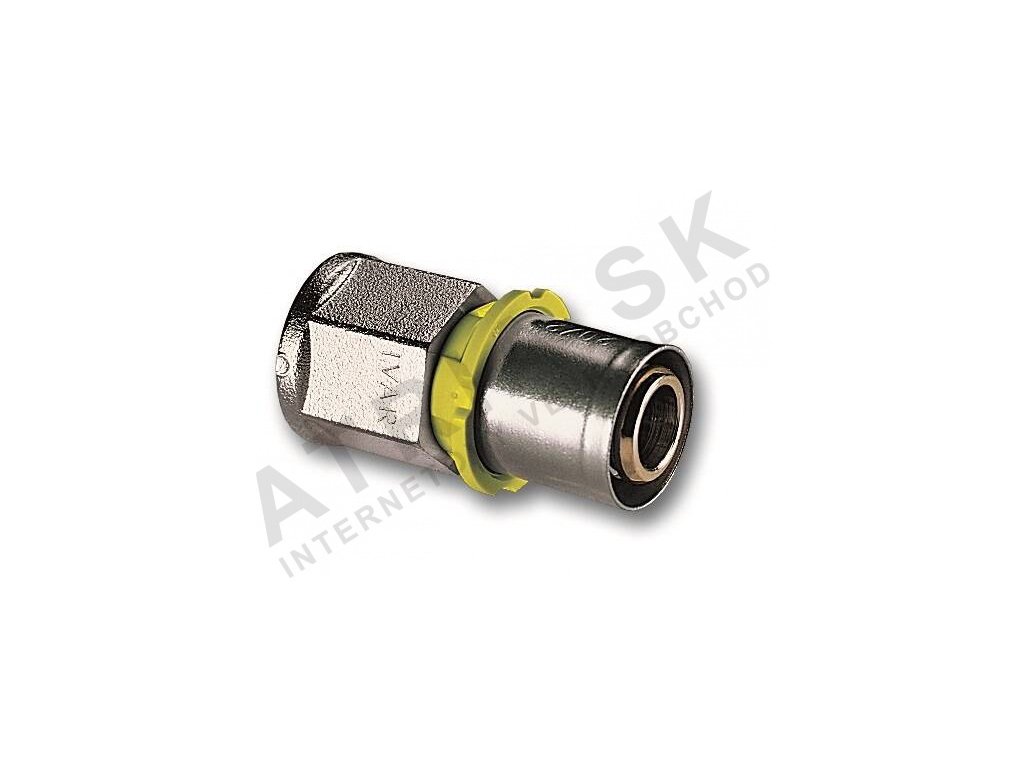

Prechodník IVAR PT 5613-GAS – závit 3/4 F x 20 IVAR.PT 5613-GAS
Kód: 510013GASSúvisiaci tovar
Podrobný popis
Pre koho: Prechodník IVAR PT 5613-GAS je určený pre montážne firmy pri modernizácii starších aj novostavbových plynových inštalácií, kde je požadovaná spoľahlivosť spojov.
Kombinujte s: Pripojte ho k plastovému potrubiu ALPEX-GAS 20 mm a použite lisovacie kliešte s čeľusťami typu B, F alebo TH.
Čím sa líši: Mosadzné prevedenie CW617N, závit 3/4 F, menovitý tlak PN 10 a prevádzková teplota od -20 °C do +60 °C.
Prechodník IVAR PT 5613-GAS sa používa vo vykurovacích inštaláciách plynových kotlov a distribučných systémoch. Ide o trvalú spojku medzi plastovým potrubím a oceľovou armatúrou alebo prístrojom. Produkt je vhodný pre montážne firmy pri modernizácii starších inštalácií, ale aj v novostavbách, kde je požadovaná vysoká spoľahlivosť spojov. Je určený na prenos plynu v rozsahu teplôt až do +60 °C a menovitého tlaku PN 10.
Technické parametre
| Materiál | mosadz CW617N |
|---|---|
| Prevádzková teplota | -20 °C |
| Menovitý tlak | PN 10 |
| Hmotnosť | 0,105 kg |
| Kód | 510013GAS |
| Značka | IVAR |
Montáž a pripojenie
Pri montáži prechodníka IVAR PT 5613-GAS je dôležité dodržať nasledovný postup: pripevniť koniec potrubia ALPEX-GAS do otvoru prechodníka, zabezpečiť správny následný lisovací proces s čeľustami typu B, F alebo TH. Pripojovací závit je 3/4 F, čo zodpovedá bežným rozmierom v plynových systémoch. Je nutné skontrolovať, či je lisovacia technológia správne nastavená, aby nedošlo k poškodeniu tesnenia HNBR. Bežnou chybou je nedostatočné lisovanie, čo vedie k únikom. Po montáži sa odporúča vykonať tlakovú skúšku systému.
Kompatibilita a príslušenstvo
Tento prechodník je kompatibilný s potrubím ALPEX-GAS 20 mm. Pri montáži je potrebné doobjednať lisovacie kliešte so správnymi čeľuštiami, ako aj technický list výrobcu. Súvisiace produkty zahŕňajú napríklad izoláciu 9 mm, plynový kotol BOSCH Condens GC2300iW 24 P alebo solárnu dvojrúru BiSolar.
Technické súvislosti pre projektanta
Prechodník IVAR PT 5613-GAS pracuje podľa princípu lisovacej technológie, ktorá zabezpečuje pevný a hermetický spoj medzi plastovým potrubím a kovovou armatúrou. Mosadz CW617N je odolný proti koroziu a chemickému vplyvu plynu. Hydraulické vlastnosti prechodníka sú optimalizované pre minimálne prepadnutie tlaku. Elektrický príkon nie je potrebný, pretože spoj je mechanický. Pre dlhú životnosť je dôležitá správna montáž a pravidelná kontrola tesnosti.
Servis a prevádzka
Prechodník IVAR PT 5613-GAS nevyžaduje pravidlá údržby po montáži, keďže je trvalý spoj. Ak je pripojený do zatesneného systému, napríklad do steny alebo do poteru, odporúča sa pravidelná vizuálna kontrola na úniky. Intervaly kontroly závisia od pravidelnej prevádzky systému a mierne znečistenia prostredia. Pri výmene príslušenstva je nutné celý segment potrubia odrezať a nahradiť novým prechodníkom.
Časté otázky montážnych firiem
Môže byť prechodník IVAR PT 5613-GAS použitý v exteriérovej inštalácii?
Áno, ak je prevádzková teplota v rozsahu od -20 °C do +60 °C.
Aké náradie je potrebné na montáž?
Je potrebné lisovacie kliešte so správnymi čeľuštiami (B, F alebo TH), ako aj kalibrátory pre kontrolu kvality lisovania.
Dá sa spoj po zalisovaní odstrániť?
Nie, spoj je trvalý. Odstránenie vyžaduje odrezanie a nahradenie novým prechodníkom.
Ako zabezpečiť tesnosť spoja po montáži?
Zabezpečte správne lisovanie a vykonajte tlakovú skúšku systému pred ukončením montáže.
Dokumenty na stiahnutie
Dodatočné parametre
| Kategória: | Prechodky plynové s vnútorným závitom |
|---|---|
| Záruka: | 2 roky |
| Hmotnosť: | 0.105 kg |
| Materiál: | mosadz CW617N |
| Prevádzková teplota: | -20 °C |
| Druh výrobku: | redukcia / prechodka |
| Rozmer závitu: | 3/4" |
| Priemer rúrky: | 20 mm |
| Typ pripojenia: | vnútorný závit |
| Materiál: | mosadz |
| Menovitý tlak: | PN 10 |
| Posledná aktuálizacia ceny: | 13.04.2026 1:02:48 |
