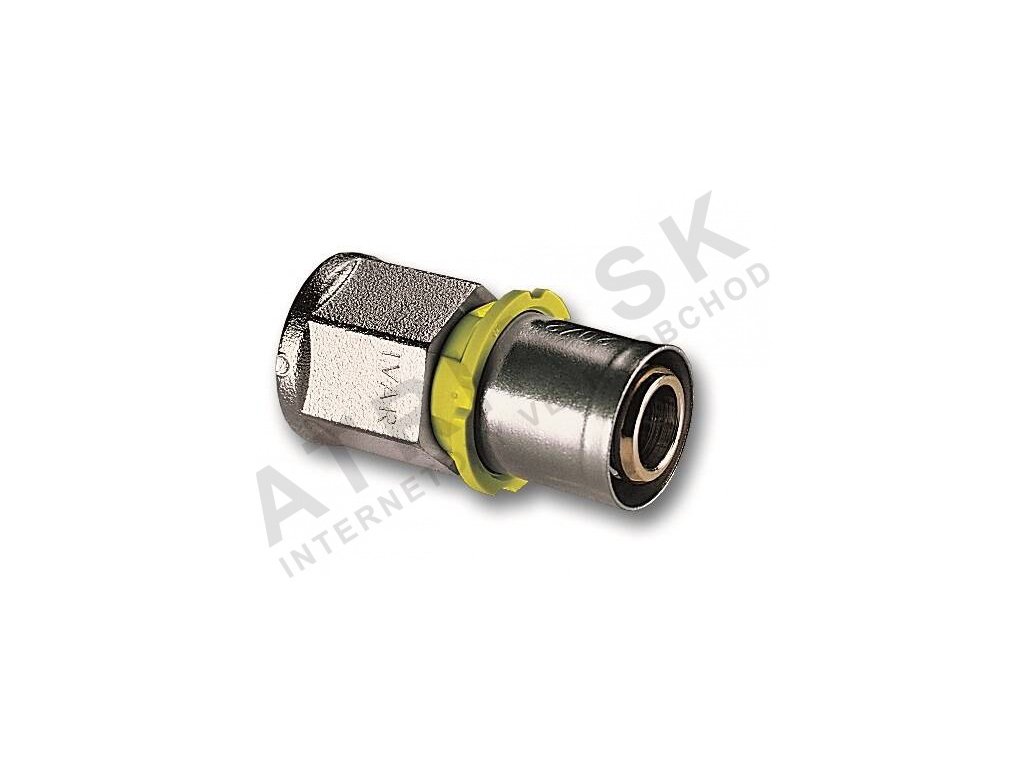

Prechodný fiting IVAR.PT 5613-GAS – 1/2 palca Fx20 IVAR.PT 5613-GAS
Kód: 510012GASSúvisiaci tovar
Podrobný popis
Pre koho: Montážne firmy, ktoré pripájajú potrubie ALPEX-GAS na vnútorný závit v plynových inštaláciách, pri prevádzkovej teplote -20 °C až +60 °C.
Kombinujte s: lisovacími čeľusťami typu B a potrubím ALPEX-GAS, pri ktorých je nutné po lisovaní vykonať tlakovú skúšku systému.
Čím sa líši: mosadzný materiál CW617N a menovitý tlak PN 10 vhodné pre bežné plynové systémy, ktorých spoj je trvalý.
Prechodný fiting IVAR.PT 5613-GAS 1/2 Fx20 sa využíva hlavne v montážnych prácach plynových systémov, kde je potrebné pripojiť potrubie ALPEX-GAS na vnútorný závit. Tento typ fitingu sa bežne používa v objektových inštaláciách, kde je dôležitá hygienická a bezpečná montáž. Montážná firma pri jeho použití rieši hydraulické pripojenie, tesnenie spojov a kompatibilitu s lisovacím náradím. V praxi ide o trvalý spoj, ktorý sa neodporúča montovať v miestach, kde by bolo neskôr nemožné vykonať kontrolu alebo opravu.
Technické parametre
| Materiál | mosadz CW617N |
|---|---|
| Prevádzková teplota | -20 °C |
| Menovitý tlak | PN 10 |
| Hmotnosť | 0,08 kg |
| Kód | 510012GAS |
| Značka | IVAR |
Montáž a pripojenie
Prechodný fiting sa montuje lisovacím náradím so čeľuštami typu B. Pripojovací rozmery sú 1/2 palca Fx20, čo zodpovedá vnútornému závitovému pripojeniu. Montážná firma musí pred montážou overiť, že čeľuste sú správne nastavené a kalibrované. Po lisovaní je nutné vykonať tlakovú skúšku celého systému. Bežné chyby pri montáži zahŕňajú nesprávny typ čeľuste, nedostatočné lisovanie alebo použitie nekalibrovaného náradia, čo môže spôsobiť netesnoty alebo poškodenie fitingu.Kompatibilita a príslušenstvo
Fiting je kompatibilný s potrubím ALPEX-GAS a vyžaduje pripojenie k vnútornému závitovému systému. Montážná firma by mala doobjednať lisovacie čeľuste typu B, ako aj prípadné príslušenstvo ako tesniace O-krúžky. Súvisiace produkty ako Potrubie PEX-AL-PEX 20 x 2 alebo Solárna nerezová dvojrúra môžu byť použité v rámci celého systému.Technické súvislosti pre projektanta
Prechodný fiting je vyrobený z mosadze CW617N, ktorá má vysokú odolnosť proti korozií a výborné mechanické vlastnosti. Tesnenie HNBR zabezpečuje hygienické a trvalé spojenie. Fiting je určený pre systémy, kde je potrebné zabezpečiť hydraulickú spojitosť a minimálne hygienické riziko. V systéme sa lisovací spoj integruje do celkového hydraulického plánu, čím zabezpečuje stabilný prietok plynov. Výdrž a účinnosť závisia od kvality montáže, správnosti lisovania a pravidelnej prevádzky.Servis a prevádzka
Spoj je trvalý a nemožno ho demontovať bez poškodenia. Servisné intervály zahŕňajú pravidelné prehliadky a tlakové skúšky. Montážná firma by mala zabezpečiť, že spoj je dostatočne tesný a nie je vystavený nadmernému tlaku. Na čo si dať pozor: nezisťovanie tlaku po montáži, nedostatočné lisovanie, alebo použitie nekalibrovaného náradia.Časté otázky montážnych firiem
Dá sa prechodný fiting použiť pre plynový kotol?
Áno, ak je systém zodpovedajúceho tlaku a teploty. Fiting je vhodný pre bežné plynové inštalácie.
Je možné použiť iný typ čeľuste ako B?
Nie, fiting vyžaduje čeľuste typu B, inak nedôjde k správnemu lisovaniu a tesneniu.
Je možné zalisovať fiting do steny alebo poteru?
Áno, ale pred zalisovaním je nutné vykonať tlakovú skúšku a overiť tesnotu spoja.
Je možné vymeniť zalisovaný fiting?
Nie, zalisovaný fiting je trvalý spoj. Pre výmenu je potrebné odrezať poškodený fiting a nahradiť ho novým.
Dokumenty na stiahnutie
Dodatočné parametre
| Kategória: | Prechodky plynové s vnútorným závitom |
|---|---|
| Záruka: | 2 roky |
| Hmotnosť: | 0.08 kg |
| Materiál: | mosadz CW617N |
| Prevádzková teplota: | -20 °C |
| Druh výrobku: | redukcia / prechodka |
| Rozmer závitu: | 1/2" |
| Priemer rúrky: | 20 mm |
| Typ pripojenia: | vnútorný závit |
| Materiál: | mosadz |
| Menovitý tlak: | PN 10 |
| Posledná aktuálizacia ceny: | 13.04.2026 0:59:50 |
