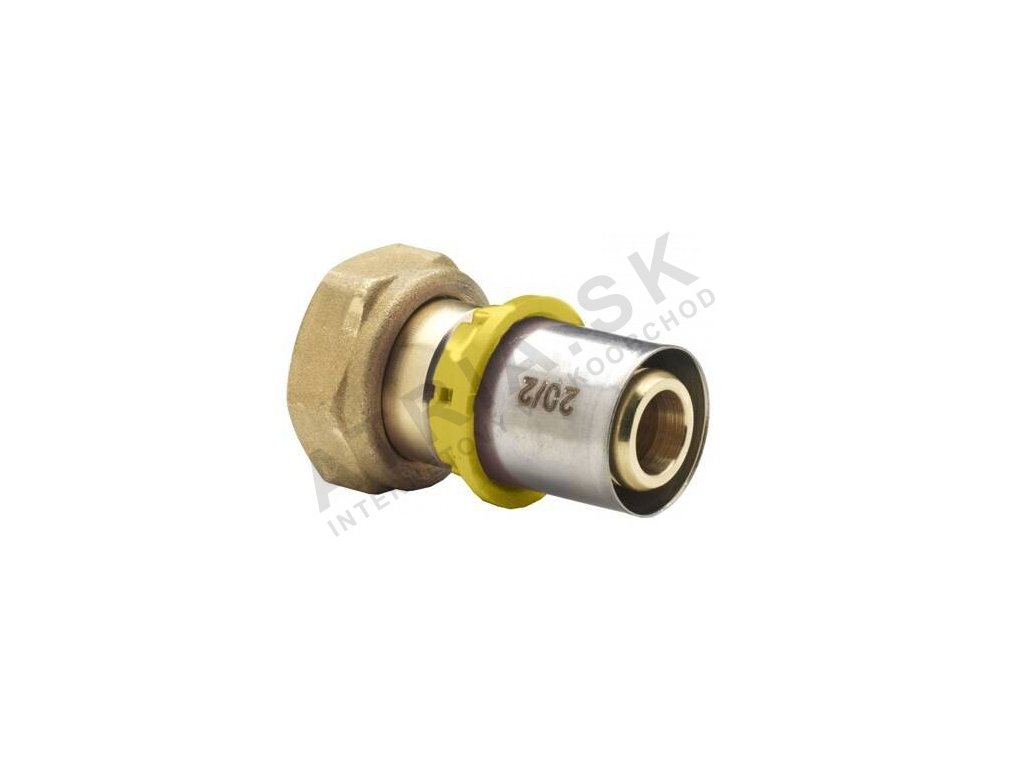

Prechodná matica IVAR.PT 5703-GAS – 3/4 palca F x 26 mm IVAR.PT 5703-GAS
Kód: 510088MPGASSúvisiaci tovar
Podrobný popis
Pre koho: Určené pre montážne firmy, ktoré pripájajú potrubie ALPEX-GAS k závitovému prvku v systémoch plynového kúrenia, najmä pri uložení v stenách alebo poteroch.
Kombinujte s: Potrubím ALPEX-GAS (napríklad PEX-AL-PEX 20 x 2) a izoláciou 18 mm, pričom montáž odporúčame konzultovať s odborníkom.
Čím sa líši: Je vyrobená z mosadze CW617N s menovitým tlakom PN 10 a prevádzkovou teplotou od -20 °C.
Prechodná matica IVAR.PT 5703-GAS sa využíva v systémoch plynového kúrenia, kde je potrebné pripojiť potrubie ALPEX-GAS k závitovému prvku. Je vhodná pre montážne firmy pracujúce na objektoch so systémami plynového kúrenia, kde je potrebné zabezpečiť trvalý a tesný spoj. Produkt je určený pre montáž do systémov, ktoré sú často zaliate do stien alebo poterov, kde je následná kontrola nemožná. Preto je dôležitá správna montáž a dodržiavanie technických norm.
Technické parametre
| Materiál | mosadz CW617N |
|---|---|
| Prevádzková teplota | -20 °C |
| Menovitý tlak | PN 10 |
| EAN | 510088MPGAS |
| Hmotnosť | 0,088 kg |
| Kód | 510088MPGAS |
| Značka | IVAR |
Montáž a pripojenie
Prechodná matica sa montuje pomocou lisovacieho nástroja, ktorý musí byť kalibrovaný a vhodný pre daný typ fitingu. Pripojovacie rozmery sú 3/4 palca F x 26 mm. Je dôležité, aby závit bol čistý a bez poškodení. Po lisovaní je nutné vykonať tlakovú skúšku, aby sa overila tesnosť spoja. Bežné chyby pri montáži zahŕňajú nesprávne náradie, nedostatočné lisovanie alebo poškodenie tesnenia. Preto je odporúčaná montáž odborníkom.Kompatibilita a príslušenstvo
Prechodná matica je kompatibilná s potrubím ALPEX-GAS. Pre úplnú montáž je potrebné objednať aj potrubie PEX-AL-PEX 20 x 2 a izoláciu 18 mm. V prípade pripojenia k plynovému kotlu je vhodné zvážiť aj model BOSCH Condens GC2300iW 24 P. Pre projektantov je dôležitá kompatibilita s regulátorom a hydraulickým systémom.Technické súvislosti pre projektanta
Prechodná matica je vyrobená z mosadze CW617N, ktorá má dobré mechanické vlastnosti a odoláva korozií. Tesnenie je z materiálu HNBR, ktorý je vhodný pre pracovné teploty až do +60 °C. Hydraulická sústava musí byť navrhnutá tak, aby zohľadnila vlastnosti materiálu a zabezpečila dlhú životnosť systému. Elektro zapojenie nie je potrebné, keďže ide o čistú hydraulickú sústavu. Dôležitým aspektom je aj dodržiavanie normy PTN 704 05.Servis a prevádzka
Spoj je trvalý a nerozoberateľný. Preto je dôležitá správna montáž a následná tlaková skúška. Servisné intervály nie sú potrebné, ak je spoj správne zalisovaný. V prípade poškodenia alebo úniku je nutné odrezať poškodený fiting a nahradiť ho novým. Na prevádzku je dôležité, aby systém bol pravidelne kontrolovaný, najmä ak je zaliate do stien alebo poterov.Časté otázky montážnych firiem
Dá sa prechodná matica použiť na pripojenie plynového kotla?
Áno, ak je systém navrhnutý pre plynové kúrenie a všetky prvky sú kompatibilné s ALPEX-GAS.
Je možné použiť iné náradie ako lisovacie kliešte?
Nie, lisovacie kliešte sú jediným spôsobom, ako vytvoriť trvalý a tesný spoj.
Aké sú následné konsekvencie poškodenia tesnenia?
Poškodenie tesnenia môže viesť k úniku plynu a znečisteniu systému. Je potrebné odrezať poškodený fiting a nahradiť ho novým.
Je možné pripojiť prechodnú maticu k inému typu potrubia ako ALPEX-GAS?
Nie, produkt je špecificky navrhnutý pre potrubie ALPEX-GAS a nie je kompatibilný s inými typmi.
Dokumenty na stiahnutie
Dodatočné parametre
| Kategória: | Prechodky plynové s vnútorným závitom |
|---|---|
| Záruka: | 2 roky |
| Hmotnosť: | 0.088 kg |
| Materiál: | mosadz CW617N |
| Prevádzková teplota: | -20 °C |
| Druh výrobku: | redukcia / prechodka |
| Rozmer závitu: | 3/4" |
| Priemer rúrky: | 26 mm |
| Typ pripojenia: | vnútorný závit |
| Materiál: | mosadz |
| Menovitý tlak: | PN 10 |
| Posledná aktuálizacia ceny: | 13.04.2026 1:04:09 |
