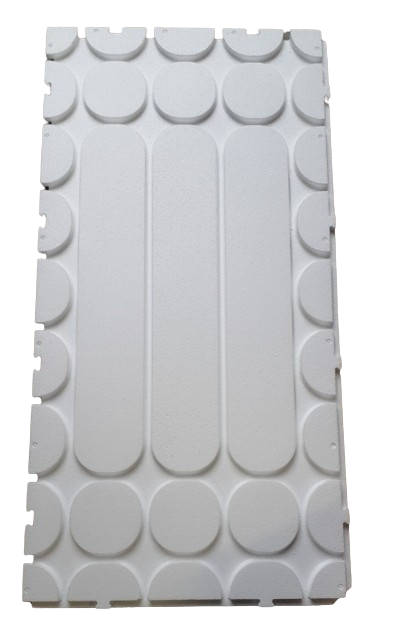

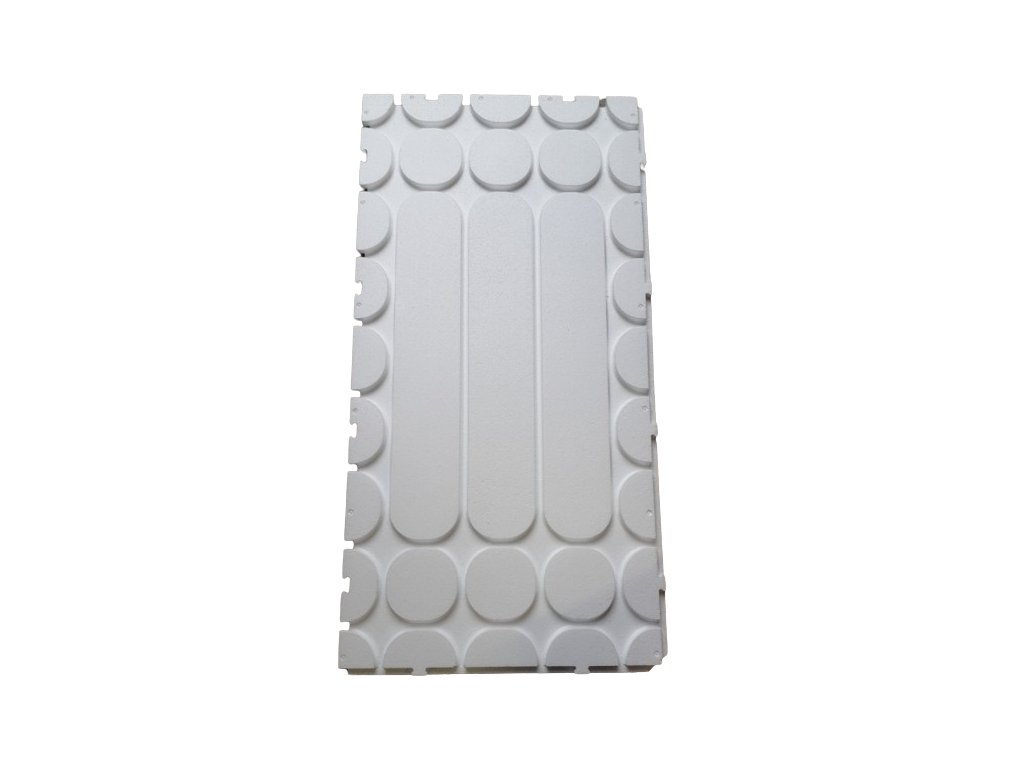

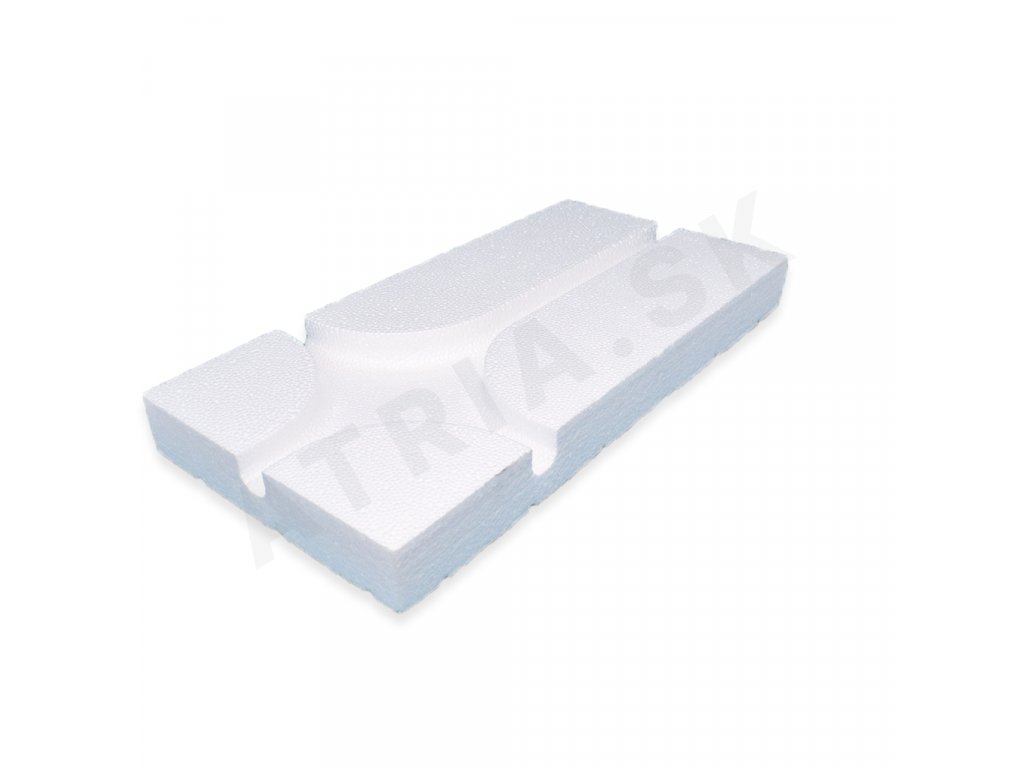

Izolačná doska STIROTERMAL DRY – pre suché podlahové kúrenie

Podrobný popis

Izolačná doska STIROTERMAL DRY je špecializovaný materiál pre suché podlahové kúrenie, ktorý sa využíva v objektoch s vysokým zaťažením, ako sú priemyselné haly, autoservisy alebo výrobné priestory. Je vhodná pre montážne firmy, ktoré vykonávajú inštaláciu výkurových systémov podľa technických nárokov projektantov. Dá sa použiť v kombinácii s roznášacím plechom a nerezovými rozdeľovačmi, čím sa zabezpečí rovnomerné rozdelenie tepla a stabilná hydraulika systému. Montážnou firmou sa riešia aj detaily ako je správne pripojenie na rozdeľovač, tlaková skúška a zabezpečenie hermetickosti systému pred zaliatím poterom.

Technické parametre

Parametre ako tepelná vodivosť (0,038 W/(m·K)) a pevnosť v ohybe (200 kPa) sú kľúčové pre dimenzovanie systému. Tepelný odpor dosky (0,71 m²K/W) zohráva významnú úlohu pri výpočte tepelnej bilancie. Pevnosť v tlaku (150 kPa) zaručuje odolnosť proti deformácii pri zatlačení betónového poteru. Tieto údaje sú dôležité pre projektanta pri výbere vhodnej hrúbky izolácie a pri výpočte tepelných ztrát.

Montáž a pripojenie

Montáž začína kladením dosiek na podlahu. Dá sa použiť v roztečiach 150 mm alebo 300 mm, pričom výstupky (hríby) na doske zabezpečujú pevné uloženie potrubia. Výstupky na spodnej strane pod hríbmi zabezpečujú rovnomerné obalenie potrubia zálievkou. Po uložení potrubia sa dosky prekryjú zámkovým systémom, čím sa minimalizujú medzery. Po inštalácii sa systém napojí na rozdeľovač, ktorý by mal byť nerezový. Pred zaliatím poterom je nutná tlaková skúška systému. Bežné chyby pri montáži zahŕňajú nesprávne rozteče, nedostatočné prekrytie dosiek alebo chybné pripojenie na rozdeľovač.

Kompatibilita a príslušenstvo

Izolačná doska STIROTERMAL DRY je kompatibilná s PEX-AL-PEX potrubím priemeru 16 mm. Pre správne fungovanie systému je potrebné doobjednať roznášací plech UHPS pre suché podlahové kúrenie, nerezové rozdeľovače a separačnú fóliu 601001H. Pri montáži v kombinácii s roznášacím plechom sa zabezpečuje rovnomerné rozdelenie tepla. Pre výstup do rozdeľovača je vhodná rozvodnica Saswell SCU209LED alebo Avansa 2007. Skrinka pre rozdeľovače 615 mm - nadomietková zabezpečí bezpečné a estetické pripojenie.

Technické súvislosti pre projektanta

Izolačná doska STIROTERMAL DRY je vyrobená z EPS (expandovaný polystyrén), ktorý má nízku tepelnú vodivosť a vysokú pevnosť. Táto kombinácia umožňuje efektívne izolovať podlahový systém a zároveň odolávať mechanickému zaťaženiu. Pri hydraulickom zapojení je dôležitá rovnomerná distribúcia tepla, čo závisí od správneho rozteču potrubia a kvality pripojenia na rozdeľovač. Elektrické komponenty systému, ako je regulátor alebo čidlo, by mali byť dimenzované podľa tepelnej kapacity objektu. Dlhodobá životnosť systému závisí od kvality montáže, správneho zvoleného príslušenstva a dodržiavania technických návodov.

Servis a prevádzka

Izolačná doska STIROTERMAL DRY vyžaduje minimálnu údržbu. Po zaliatí poterom je dôležité sledovať tlak v systéme a pravidelne kontrolovať funkčnosť rozdeľovača. Počas prevádzky je vhodné sledovať teplotu podlahy a prípadné odchýlky od normálneho chodu. Pri výskyte netesností je nutná okamžitá diagnostika a oprava. Servisné intervaly závisia od intenzity používania systému, ale pre priemyselné aplikácie sa odporúča ročná kontrola. Pri montáži je dôležité, aby bol systém správne napojený a zabezpečený proti mechanickému poškodeniu.

Časté otázky montážnych firiem

Je možné použiť iný typ potrubia ako PEX-AL-PEX 16 x 2?
Odporúča sa použiť PEX-AL-PEX 16 x 2, pretože výstupky na doske sú tvarované pre tento typ. Iné typy potrubia môžu mať nekompatibilný priemer alebo tvar.

Aký je správny spôsob prekrytia dosiek?
Dosky sa prekryjú zámkovým systémom, čím sa minimalizujú medzery. Tento spôsob zabezpečuje pevné spojenie a zabráni vniknutiu zálievky pod dosky.

Je možné použiť izolačnú dosku bez roznášacieho plechu?
Izolačná doska môže byť použitá aj bez roznášacieho plechu, ale v prípade vysokého zaťaženia sa odporúča jeho použitie pre rovnomerné rozdelenie tepla.

Je možné použiť iný typ rozdeľovača ako nerezový?
Odporúča sa použiť nerezový rozdeľovač, pretože má vyššiu odolnosť proti koroziu a dlhšiu životnosť. Iné typy môžu byť použité, ale ich životnosť môže byť kratšia.
