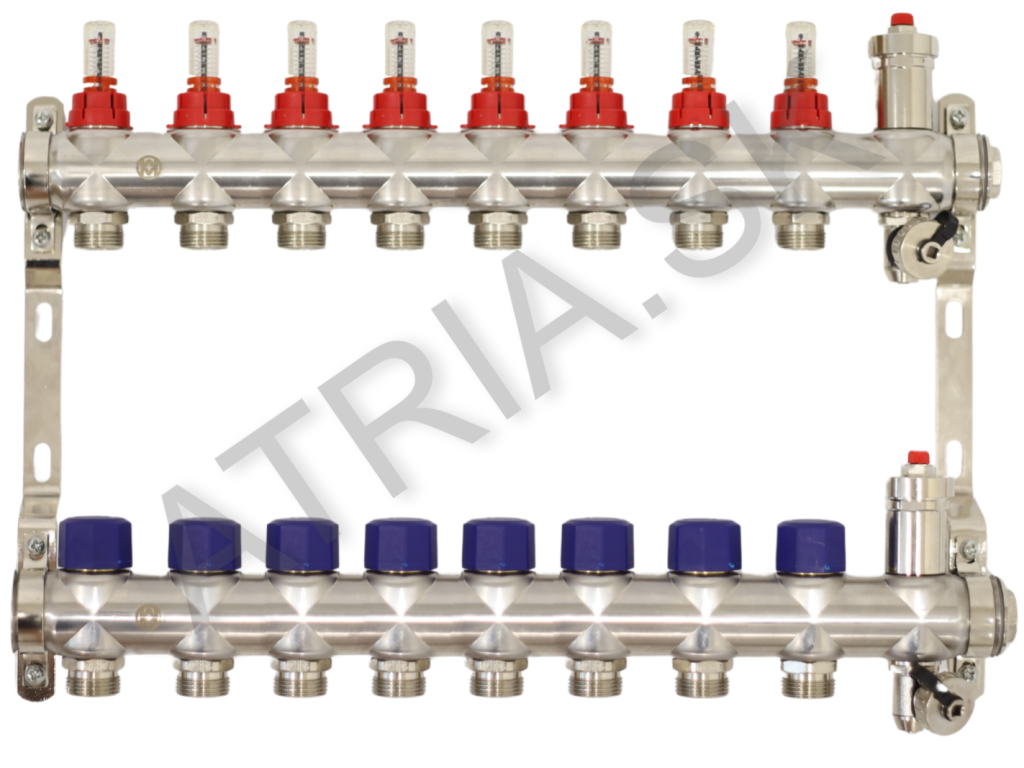

Rozdeľovač AVANSA HR1103-8 – 8-ciestný nerezový pre podlahové vykurovanie

Podrobný popis

8-ciestný rozdeľovač AVANSA HR1103-8 sa využíva v systémoch podlahového vykurovania a chladiaceho vykurovania. Je vhodný pre montážne firmy pri návrhu a inštalácii vykurovacích systémov v novostavbách, rekonštrukciách a technologických objektoch. Rozdeľovač umožňuje rozdelenie teplonosnej kvapaliny do osem samostatných okruhov, čo zabezpečuje efektívnu reguláciu teploty v každej časti objektu. Pri inštalácii je dôležitá správna voľba prietokových kôl, ktoré zohľadňujú tepelné straty a výkon jednotlivých miestností.

Technické parametre

Armatúra	Press-Messing Ms 58, poniklovaná
Dĺžka rozdeľovača bez gv. ventilov	495 mm
Dĺžka rozdeľovača s gv. ventilmi	545 mm
Krajina pôvodu	Nemecko
Kvapaliny	voda na vykurovanie, voda na chladenie, vodné zmesi so štandardnou antikoróznou nemrznúcou prímesou
Materiál	mosadz, plasty odolné voči teplu, nerezová oceľ 1.4301
Max. pracovný tlak	4 - 6 barov
Max. prípustná prevádzková teplota	+ 80 °C
Max. prípustný prevádzkový tlak	6 barov
Max. skúšobný tlak	10 barov
Odporučené potrubie	PEX-AL-PEX 16 x 2
Odporučené pripojenia	Zverné šróbenie na potrubie ALPEX 16 x 2 ALU-EK
Odporučené skrinky	Skrinky pre rozdeľovače
Ploché tesnenie	WS 3825
Počet okruhov	osem
Presnosť merania	+/- 10 %
Prietok	1,12 m3/h
Prietokomery	dvojregulačné s možnosťou uzamknutia
Pripojenie vetiev	Ek, Eurokonus
Pripojenie vstupu a výstupu	1"
Prípustné teploty kvapalín	- 10 °C až 120 °C
Rozsah merania	0-5 l/min
Tesnenie	EPDM
Určenie	vyhrievacie a chladiace systémy
Závit	DIN ISO EN 228-1
Zvuková izolácia	DIN 4109
Kód	HR1103-8
Značka	AVANSA

Parametre ako max. pracovný tlak 6 barov a teplota +80 °C sú kľúčové pre dimenzovanie systému. Rozsah merania prietoku 0–5 l/min a presnosť ±10 % zaručujú dostatočnú reguláciu pre všetky typy podlahového vykurovania. Rozdeľovač je schopný pracovať s vodnými zmesiami so štandardnou antikoróznou prímesou, čo zvyšuje jeho univerzálnosť v rôznych klimatických podmienkach.

Montáž a pripojenie

Rozdeľovač AVANSA HR1103-8 sa montuje do rozdeľovacej skrinky, ktorá je určená pre 795 mm podomietkový montážny priestor. Pripojenie sa vykonáva pomocou zverných šróbení na potrubie ALPEX 16 x 2 ALU-EK. Dĺžka rozdeľovača bez ventilov je 495 mm, s ventilmi 545 mm. Montážnou firmou je potrebné zabezpečiť rovnaký priemer potrubia ako je odporúčaný (PEX-AL-PEX 16 x 2). Zvýraznenie závitov DIN ISO EN 228-1 zabezpečuje kompatibilitu s bežnými rozdeleniami. Bežnou chybou pri montáži je nesprávne nastavenie prietokomerov, čo môže spôsobiť nerovnomerné vykurovanie. Je tiež dôležité zabezpečiť správne pripojenie automatických odvzdušňovacích ventilov, aby sa predišlo vzniku vzduchových bublin.

Kompatibilita a príslušenstvo

Rozdeľovač je kompatibilný s rôznymi typmi plastového potrubia, vrátane viacvrstvového PEX-AL-PEX. Pre jeho montáž je potrebné objednať rozdeľovaciu skrinku 795 mm – podomietkovú. Pri pripojení k systému je vhodné použiť skrutkované spojky 1/2 x 20 s vnútorným závitom. Pre zabezpečenie stability rozdeľovača v skrinke je vhodné zvážiť použitie nerezového rozdeľovača 4 cestného pre porovnávacie testovanie alebo pre menšie systémy. Pri rozsiahlejších inštaláciách môže byť rozdeľovač kombinovaný s kotlami ako je BOSCH Condens GC 2300i W 22/25 C + CR 120.

Technické súvislosti pre projektanta

Rozdeľovač AVANSA HR1103-8 pracuje na princípe hydraulického rozdelenia teplonosnej kvapaliny do jednotlivých okruhov. Nerezová oceľ 1.4301 zabezpečuje vysokú odolnosť proti koroziu a dlhú životnosť. Prietokomer s dvojregulačným systémom umožňuje nastavenie prietoku a jeho uzamknutie, čo znižuje riziko manuálneho poškodenia. Pri hydraulickom návrhu je dôležité zohľadniť výkon každého okruhu a zabezpečiť rovnaký prietok všade. Elektrické zapojenie nie je potrebné – regulácia sa vykonáva mechanicky. Pre zvýšenie účinnosti systému je vhodné zvážiť použitie termoregulačných ventilov s pripojením M30 x 1,5, ktoré umožňujú samostatnú reguláciu každého okruhu. Zvuková izolácia podľa normy DIN 4109 minimalizuje hluk v systéme.

Servis a prevádzka

Rozdeľovač AVANSA HR1103-8 vyžaduje pravidelnú kontrolu prietokomerov a odvzdušňovacích ventilov. Odporúča sa servisný interval 1 rok, pri ktorom sa overuje správnosť nastavení a čistí sa interný systém. Je tiež dôležité sledovať tlak v systéme – prekročenie 6 barov môže spôsobiť poškodenie. Pri prevádzke je vhodné sledovať teplotu kvapalín, ktorá by nemala prekročiť +80 °C. V prípade výpadku alebo chyby je možné vypnúť jednotlivé okruhy pomocou otočných vypúšťacích ventilov, čo umožní čiastkovú opravu bez zastavenia celého systému.

Časté otázky montážnych firiem

Dá sa rozdeľovač použiť v systéme s chladiacou funkciou?
Áno, rozdeľovač je schválený pre výmeny tepla aj v systémoch s chladiacou funkciou, pričom je možné použiť vodné zmesi so štandardnou antikoróznou prímesou.

Ako sa nastavuje prietok v jednotlivých okruhoch?
Prietok sa nastavuje pomocou dvojregulačných prietokomerov s indikátorom prietoku (Regolux 0–5 L/min), ktoré umožňujú manuálny alebo automatický režim.

Je možné pripojiť rozdeľovač k medenému potrubiu?
Áno, rozdeľovač je kompatibilný s medeným potrubím, pričom je potrebné použiť vhodné pripojovacie prvky a tesnenia EPDM.

Je možné použiť rozdeľovač v systéme s viac ako 8 okruhmi?
Nie, rozdeľovač je navrhnutý pre 8 okruhov. Pre systémy s väčším počtom okruhov je vhodné použiť dva rozdeľovače alebo rozdeľovač s vyšším počtom vetiev.
