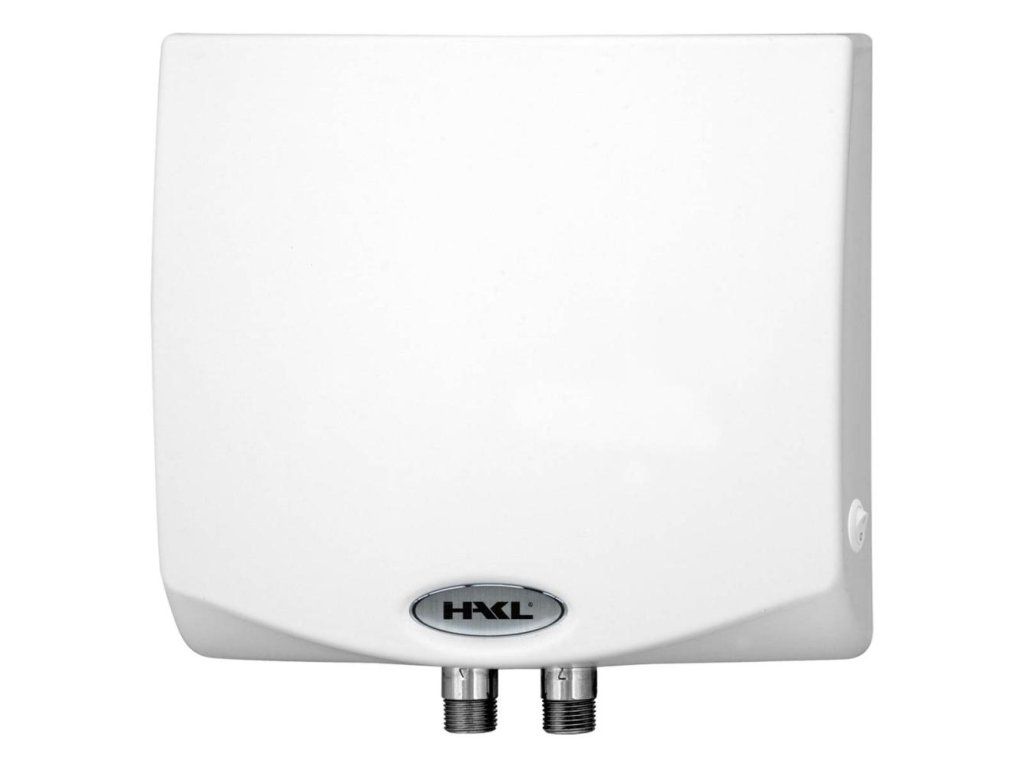

Prietokový ohrievač vody HAKL MKX 5/5 – 5,5 kW

Podrobný popis

Prietokový ohrievač HAKL MKX 5/5 je špecializovaný na inštalácie v bytových a obchodných objektoch, kde je potrebný okamžitý ohrev vody pre batérie a sprchové systémy. Tento typ ohrievača je vhodný najmä tam, kde nie je možné alebo výhodné použiť zásobníkový typ. Montážna firma pri inštalácii rieši pripojenie k elektrickému napájaniu, hydraulické pripojenie k vodovodnému systému a nastavenie výkonového režimu. Ohrievač je vhodný aj pre systémy s tlakovou prevádzkou do 6 bar, čo umožňuje jeho použitie aj v objektových sústavách s vyšším tlakom.

Technické parametre

Výrobca:	HAKL - vyrobené na Slovensku
Príkon:	5,5 kW
Napätie:	230 V
Istenie:	25 A
Objem:	0 l
Stupeň krytia:	IP 24
Tlaková prevádzka:	áno
Max. trvalý tlak vody:	6 bar
Min. spínací tlak:	0,6 bar
Typ spínania:	elektronický
Manuálne prepínanie výkonu:	áno
Automatické riadenie príkonu:	nie
Meranie spotreby el.energie:	nie
Meranie spotreby vody:	nie
Tepelná ochrana:	áno
Druhý stupeň tepelnej ochrany:	áno
Signalizácia ohrevu:	áno
Zobrazovanie teploty vody:	nie

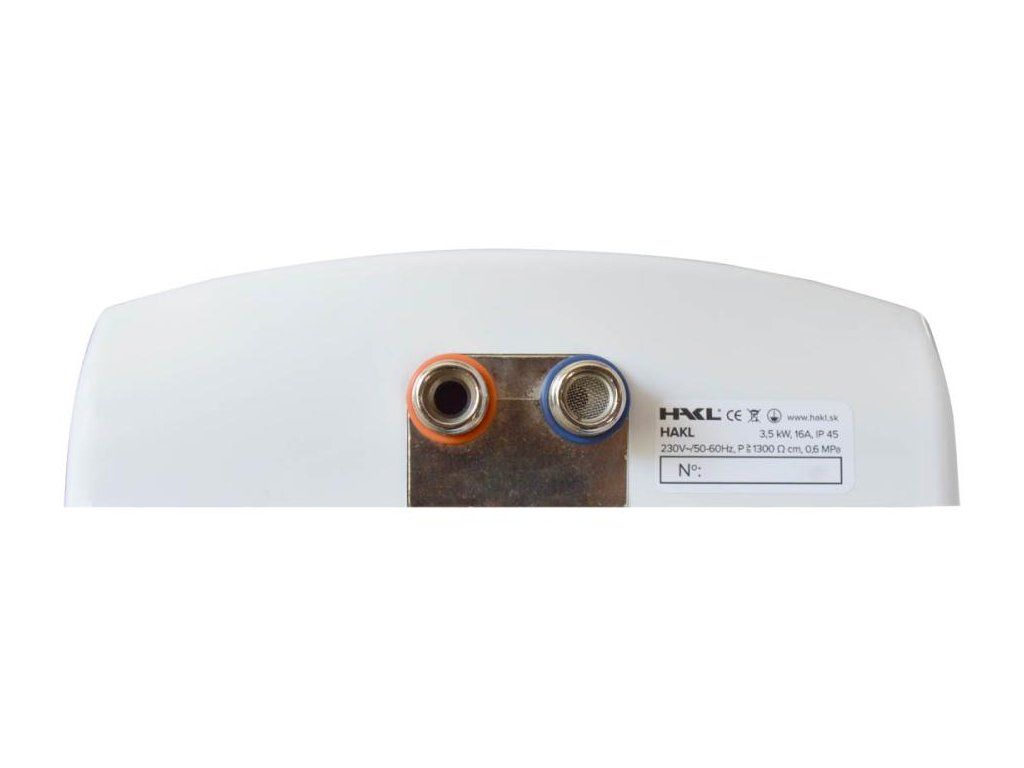

Rozteč pripojovacích vývodov:	30 mm
Pripojovacie závity:	3/8" vonkajší
Prietok vody pri teplote 40°C	3,3 l/min
Prietok vody pri teplote 60°C	1,9 l/min
Mrazuvzdorná poistka:	nie
Výrobok obsahuje prip. kábel:	áno
Ukončenie kábla vidlicou:	nie
Typ pripojovacieho kábla	3C 2,5 mm
Dĺžka pripojovacieho kábla:	100 cm
Hmotnosť netto:	1,60 kg
Hmotnosť brutto:	1,73 kg

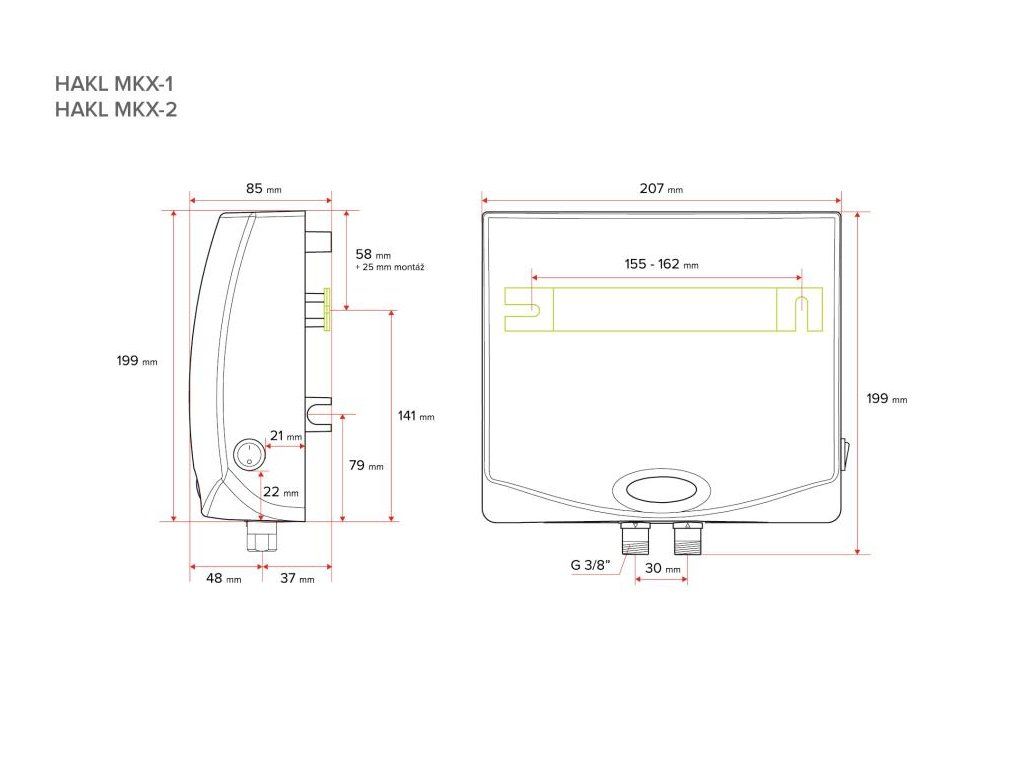

Rozmery výrobku (v x š x h):	19,9 x 21 x 8,5 cm
Rozmery krabice (v x š x h):	21,2 x 22 x 10 cm
EAN	8586018641784
Kód	HAMKX1255

Parametre ako maximálny príkon 5,5 kW, napätie 230 V a maximálny tlak 6 bar sú kľúčové pre správne dimenzovanie systému. Tlaková prevádzka do 6 bar znamená, že ohrievač je vhodný aj pre objektové sústavy, kde je vyšší tlak. Minimálny spínací tlak 0,6 bar zabezpečuje, že ohrievač sa zapne aj pri nízkej spotrebe vody, napríklad pri batérii v kuchyni. Elektronické spínanie a dvojstupňová tepelná ochrana zvyšujú bezpečnosť a životnosť zariadenia.

Montáž a pripojenie

Prietokový ohrievač HAKL MKX 5/5 sa montuje priamo na batériu alebo do potrubia. Pripojovacie závity majú vonkajší typ 3/8" a rozteč pripojovacích vývodov je 30 mm. Dôležitým krokom je skontrolovať, či je elektrické pripojenie v súlade s požiadavkami (napätie 230 V, istenie 25 A). Pripojovací kábel má dĺžku 100 cm a je vybavený 3C 2,5 mm izoláciou. Bežné chyby pri montáži zahŕňajú nesprávne nastavenie výkonového režimu alebo nedostatočné istenie elektrického pripojenia. Pri hydraulickom pripojení je dôležité dodržať hygienické a hygienické normy, najmä pri pripojení k sprchovej batérii.

Kompatibilita a príslušenstvo

Ohrievač je kompatibilný s bežne dostupnými batériami a sprchovými systémami. Pri inštalácii v objektových sústavách je vhodné zvážiť pripojenie k tlakovému rozvodu. Pre správne fungovanie systému môže byť potrebné doobjednať príslušenstvo ako napríklad hydraulické uzávierky alebo meracie prístroje. Pri použití v systéme s vyšším tlakom je vhodné zvážiť hydraulickú ochranu pred prehriatím. V prípade potreby môže byť vhodné doplniť systém o ďalšie príslušenstvo, ako sú manometry alebo tlakové regulátory.

Technické súvislosti pre projektanta

Ohrievač pracuje na princípe prietokového ohrevu vody, kde elektrická energia je premenená na teplo pri prechode vody cez ohrevnú špirálu. Špirála je vyrobená z materiálu, ktorý odoláva prehriatiu a korózii. Elektrické zapojenie je jednofázové (230 V) a vyžaduje istenie 25 A. Hydraulické zapojenie je priame, bez zásobníka, čo znamená, že teplota vody sa mení v závislosti od prietoku. Pre optimalizáciu účinnosti je dôležité, aby projektant zohľadnil hydraulické vlastnosti systému a zabezpečil dostatočný prietok vody. Tepelná ochrana a elektronické spínanie zabezpečujú, že systém nie je vystavený prehriatiu ani nadmernému príkonu, čo zvyšuje životnosť zariadenia.

Servis a prevádzka

Ohrievač vyžaduje minimálnu údržbu. Dôležitým aspektom je pravidelná kontrola elektrického pripojenia a hydraulických uzávierok. Servisné intervaly závisia od intenzity používania, ale typické odporúčania zahŕňajú ročnú kontrolu. Montážna firma by mala zabezpečiť, že systém je čistý a bez usadenín, ktoré môžu ovplyvniť prietok vody a efektívnosť ohrevu. Pri dlhodobom používaní je vhodné sledovať stav ohrevnej špirály a elektronického riadenia, aby sa predišlo poškodeniu zariadenia. Pri výskume nečinnosti alebo zníženej účinnosti je vhodné vykonať diagnostiku elektrického a hydraulického pripojenia.

Časté otázky montážnych firiem

Dá sa ohrievač pripojiť na batériu so zásobníkovým ohrevom?
Ohrievač HAKL MKX 5/5 je určený pre prietokové systémy a nie je vhodný pre kombináciu s zásobníkovým ohrevom. Pri kombinácii môže dôjsť k konfliktu výkonov a znižovaniu efektívnosti systému.

Je možné použiť ohrievač v systéme s tlakom vyšším ako 6 bar?
Ohrievač nie je navrhnutý pre tlak vyšší ako 6 bar. Použitie v systéme s vyšším tlakom môže spôsobiť poškodenie zariadenia a zvýšiť riziko úniku.

Je možné zmeniť výkon ohrievača po inštalácii?
Výkon ohrievača je možné manuálne prepínať medzi zimným a letným režimom. Zmena výkonu je možná len pred spustením systému a nie počas prevádzky.

Je možné pripojiť ohrievač k elektrickému rozvodu s istením menším ako 25 A?
Istenie musí byť minimálne 25 A, aby zariadenie fungovalo bez rizika preťaženia. Použitie menšieho istenia môže spôsobiť výpadky alebo poškodenie elektrického pripojenia.
