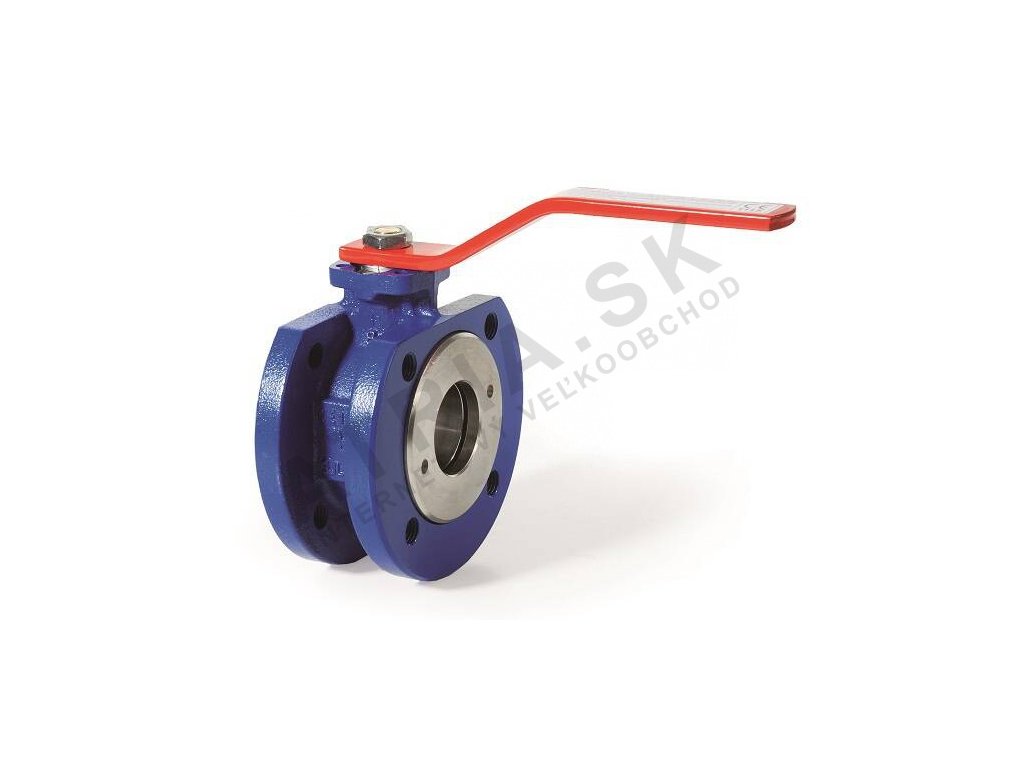

Prírubový guľový ventil IVAR série B1 – DN 20, dĺžka 40 mm BRA.B1.000
Kód: B100020Súvisiaci tovar
Podrobný popis
Pre koho: Prírubový guľový ventil IVAR B1 DN 20 (PN 16) je vhodný pre montážne firmy a domácnosti s rozvodmi vykurovania, klimatizácie a vody v menších priemeroch potrubia.
Kombinujte s: prírubami a tesneniami kompatibilnými s DN 20 a PN 16, ako aj so skrutkami M12 pre štyri pripojovacie otvory.
Čím sa líši: menovitý tlak PN 16 a prevádzková teplota do +100 °C, pričom je určený pre vodné a vzdušné systémy, nie pre paru.
Prírubový guľový ventil série B1 IVAR sa často používa v systémoch vykurovania, klimatizácie a vodovody, kde je potrebné rýchle a spolehlivé uzatvorenie prúdu. Je vhodný pre montážne firmy pri inštalácii nových systémov aj pri údržbe stávajúcich. Vďaka svojim rozmierom (DN 20, dĺžka 40 mm) sa ideálne zapája do rozvodov s menšími priemermi potrubia. Montáž je rýchla a jednoduchá, čo znižuje časové náklady na inštaláciu. Ventil je konštruovaný tak, aby vydržal bežné prevádzkové podmienky, ako sú tlaky a teploty, ktoré sa bežne vyskytujú v HVAC systémoch.
Technické parametre
| Materiál | telo |
|---|---|
| Menovitá svetlosť | DN 20 |
| Menovitý tlak | PN 16 |
| Hmotnosť | 0,82 kg |
| Kód | B100020 |
| Značka | IVAR |
Montáž a pripojenie
Prírubový guľový ventil série B1 sa montuje do systému prostredníctvom prírubového pripojenia. Pripojovací závit je 4 x M12, čo zabezpečuje pevné a hermetické uzatvorenie. Pri montáži je dôležité, aby príruby boli správne zarovnané a tesnenie pevne pripevnené. Chyby pri montáži, ako je nepresné zaradenie alebo nedostatočné pripevnenie, môžu spôsobiť úniky alebo poškodenie armatúry. Pri montáži je vhodné použiť momentový kľúč, aby sa dodržal doporučený moment pripevnenia. Po montáži je vhodné skontrolovať funkčnosť armatúry otvorením a uzatvorením, čím sa overí pohyb guľového ventilu.Kompatibilita a príslušenstvo
Ventil série B1 IVAR je kompatibilný s potrubiami DN 20 a prírubami PN 16. Pre inštaláciu je vhodné doobjednať príruby, tesnenia a prípadne pohony, ak je ventil určený pre automatizované systémy. Pri inštalácii do systému vykurovania alebo vodovody je vhodné zvážiť aj izoláciu armatúry, aby sa minimalizovalo tepelné straty. Súvisiace produkty ako Potrubie PEX-AL-PEX 20 x 2 alebo izolácia 18 mm môžu byť vhodné doplnky pre kompletnú inštaláciu.Technické súvislosti pre projektanta
Princíp činnosti guľového ventilu spočíva v pohybe guľového telieska, ktoré uzatvára alebo otvára prietok. Guľa je chrómovaná mosadz CuZn40Pb2, čo zabezpečuje odolnosť proti opotrebeniu a koroziu. Tesnenie guľového ventilu je z materiálu PTFE, ktorý má vysokú odolnosť proti chemickým látkam a teplote. Hydraulická funkcia ventilu je jednoduchá a nevyžaduje zložité zapojenie. Ventil nie je vhodný pre reguláciu prietoku ani pre paru, pretože je navrhnutý pre uzatváranie. Pre správnu funkciu je dôležité, aby armatúra bola správne dimenzovaná a pripojená do systému s ohľadom na tlak a teplotu.Servis a prevádzka
Ventil série B1 IVAR vyžaduje minimálnu údržbu, ale pravidelná kontrola je vhodná, najmä v prípade dlhodobého používania. Počas prevádzky je dôležité sledovať, či sa armatúra otvára a uzatvára bez odporu. Ak sa objaví odpor alebo únik, je vhodné vykonať technickú kontrolu. Servisné intervaly závisia od intenzity používania a prevádzkových podmienok, ale bežne sa odporúča kontrola každých 5–10 rokov. Pri servise je možné vymeniť tesnenia a prípadne čistiť guľové teliesko. V prípade poškodenia armatúry je vhodné ju vymeniť, pretože nie je možné úplne obnoviť pôvodnú funkciu.Časté otázky montážnych firiem
Dá sa ventil série B1 použiť v systéme s pitnou vodou?
Áno, ventil má atest na pitnú vodu, čo znamená, že je vhodný pre systémy s pitnou vodou.
Je možné pripojiť pohony na tento ventil?
Áno, ventil je konštruovaný podľa ISO 5211, čo umožňuje pripojenie pohonov pre automatizované systémy.
Je ventil vhodný pre paru?
Nie, ventil nie je vhodný pre paru, pretože nie je navrhnutý pre vysoké teploty a tlaky, ktoré sú typické pre parové systémy.
Je možné použiť tento ventil v systéme s tlakovým vzduchom?
Áno, ventil je vhodný pre systémy s tlakovým vzduchom, ale maximálny tlak nesmie prekročiť PN 16.
Dokumenty na stiahnutie
Dodatočné parametre
| Kategória: | Prírubové guľové uzávory série B1 |
|---|---|
| Záruka: | 2 roky |
| Hmotnosť: | 0.82 kg |
| Materiál: | telo |
| Druh výrobku: | guľový ventil / uzáver |
| Menovitá svetlosť (DN): | DN 20 |
| Typ pripojenia: | príruba |
| Menovitá svetlosť: | DN 20 |
| Menovitý tlak: | PN 16 |
| Posledná aktuálizacia ceny: | 13.04.2026 1:06:34 |
