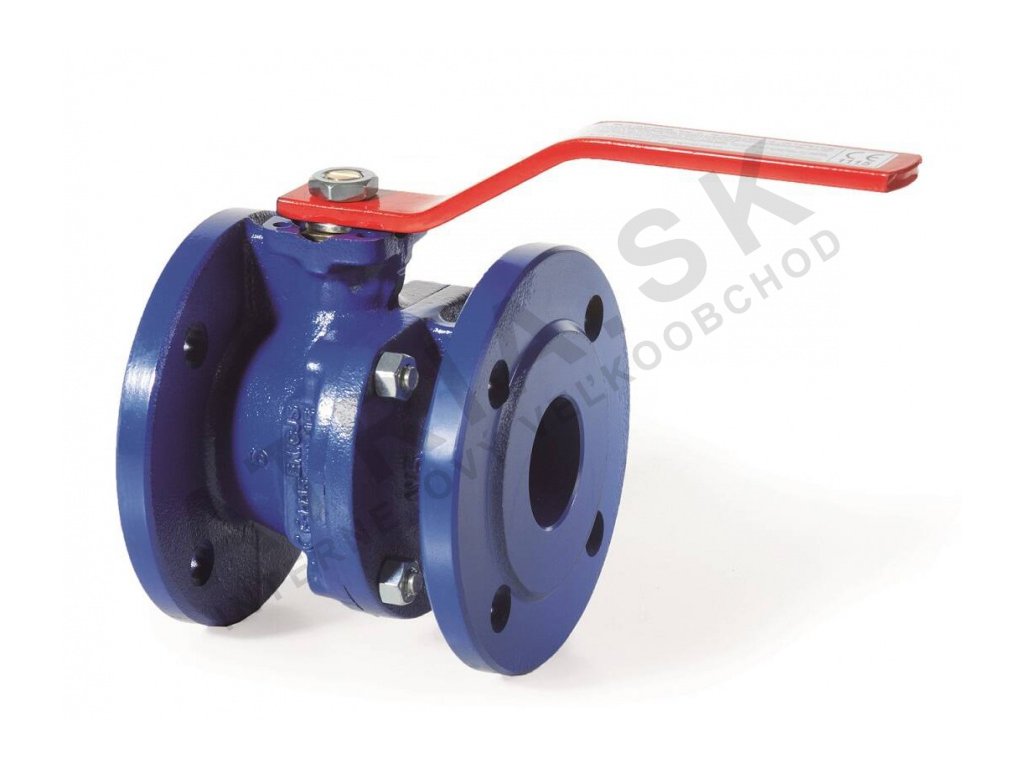

Prírubový guľový ventil IVAR B2.1 – DN 40, 140 mm BRA.B2.111
Kód: B2111040Súvisiaci tovar
Podrobný popis
Prírubový guľový ventil IVAR série B2.1 je určený pre montážne firmy a projektantov pracujúcich v oblasti vykurovania, klimatizácie a distribúcie vody. Tento typ armatúry sa často využíva v rozsiahlych HVAC systémoch, kde je potrebné rýchle a spolehlivé uzatvorenie alebo otvorenie toku médií. Výhodou je jeho deliteľné telo, ktoré zabezpečuje jednoduchú údržbu a výmenu prietokových častí. Ventil je vhodný pre systémy s menovitým tlakom PN 16 a prevádzkovou teplotou od -10 °C do +100 °C. Je možné ho použiť aj v kombinácii s pohonom, čím sa zabezpečuje automatizácia procesu.
Technické parametre
| Materiál | telo - liatina GJS 400-15 |
|---|---|
| Menovitá svetlosť | DN 40 |
| Menovitý tlak | PN 16 |
| Hmotnosť | 5 kg |
| Kód | B2111040 |
| Značka | IVAR |
Menovitý tlak PN 16 a prevádzková teplota T = -10 °C až +100 °C sú kľúčové parametre pre dimenzovanie armatúry. Tieto hodnoty musia byť v súlade s prevádzkovými podmienkami systému. Menovitá svetlosť DN 40 zodpovedá priemeru potrubia, ku ktorému sa ventil pripája. Hmotnosť 5 kg je dôležitý faktor pre manipuláciu a montáž.
Montáž a pripojenie
Montáž prírubového guľového ventilu IVAR B2.1 DN 40 sa vykonáva podľa štandardných postupov pre armatúry s prírubovým pripojením. Príruby sú PN 16 podľa STN EN 1092-1. Dôležitým krokom je zabezpečenie správnej rovnosti prírub a správneho pripevnenia. Pripojenie sa vykonáva pomocou závitov alebo svaru, v závislosti od konkrétneho systému. Dĺžka ventilu je 140 mm, čo je dôležitý rozmerný parameter pre usporiadanie armatúr v rozvode. Pri montáži je nutné kontrolovať správnosť pripojenia, rovnosť prírub a kvalitu tesnenia. Bežné chyby zahŕňajú nesprávny typ tesnenia, nedostatočné pripevnenie alebo nekompatibilitu s ostatnými armatúrami.
Kompatibilita a príslušenstvo
Guľový ventil IVAR B2.1 DN 40 je kompatibilný s armatúrami a potrubím s menovitou svetlosťou DN 40. Pre správne pripojenie je potrebné doobjednať príslušenstvo ako svarové alebo závitové pripojovacie časti. V prípade automatizácie je možné použiť pohony kompatibilné s ISO 5211. Súvisiace produkty ako potrubie PEX-AL-PEX 20 x 2, izolácia 18 mm alebo kotly ako Protherm Tiger Condens 20/26 KKZ 42 môžu byť použité v kombinácii s týmto ventilom.
Technické súvislosti pre projektanta
Guľový ventil IVAR B2.1 DN 40 funguje na princípe otvárania a uzatvárania toku médií pomocou guľovej časti. Guľa a driek sú vyrobené z nerezovéj oceľe AISI 304, čo zabezpečuje odolnosť proti koroziu a vysokú životnosť. Telo je vyrobené z liatiny GJS 400-15, ktorá má dobré mechanické vlastnosti. Ventil je plnoprietokový, čo znamená, že pri plne otvorenej polohe má minimálny odpor pre prietok. Hydraulické vlastnosti sú optimalizované pre HVAC systémy. Ventil nie je vhodný pre reguláciu prietoku ani pre paru. Preto je dôležitým faktorom pre projektanta správne vybrať typ armatúry podľa funkcie v systéme.
Servis a prevádzka
Údržba guľového ventilu IVAR B2.1 zahŕňa pravidelné kontroly tesnenia a pohyblivých častí. Ventil je konštruovaný tak, aby vyžadoval minimálnu údržbu. Servisné intervaly závisia od prevádzky systému, ale zvyčajne sa odporúča kontrola každých 5 rokov. Dôležitým kontrolným bodom je správnosť pohybu guľovej časti a stav O-krúžkov. Pri dlhodobom používaní v agresívnom médiu je vhodné zvýšiť frekvenciu kontroly. Pri servise je možné vymeniť O-krúžky a iné opotrebované časti bez nutnosti výmeny celého ventilu.
Časté otázky montážnych firiem
Otázka?
Je možné použiť tento ventil v systéme s pohonom?
Odpoveď. Áno, ventil je konštruovaný podľa ISO 5211, čo umožňuje pripojenie pohonu.
Otázka?
Aký typ tesnenia sa používa?
Odpoveď. Dvaja O-krúžky z NBR sú štandardnou súčasťou ventilu.
Otázka?
Je tento ventil vhodný pre paru?
Odpoveď. Nie, ventil nie je vhodný pre paru ani pre reguláciu prietoku.
Otázka?
Aká je maximálna prevádzková teplota?
Odpoveď. Maximálna prevádzková teplota je +100 °C.
Dokumenty na stiahnutie
Dodatočné parametre
| Kategória: | Prírubové guľové uzávery B2.1 |
|---|---|
| Záruka: | 2 roky |
| Hmotnosť: | 5 kg |
| Materiál: | telo - liatina GJS 400-15 |
| Menovitá svetlosť: | DN 40 |
| Menovitý tlak: | PN 16 |
| Posledná aktuálizacia ceny: | 13.04.2026 1:05:31 |
Hodnotenie tovaru
Buďte prvý, kto napíše príspevok k tejto položke.
Diskusia
Buďte prvý, kto napíše príspevok k tejto položke.
