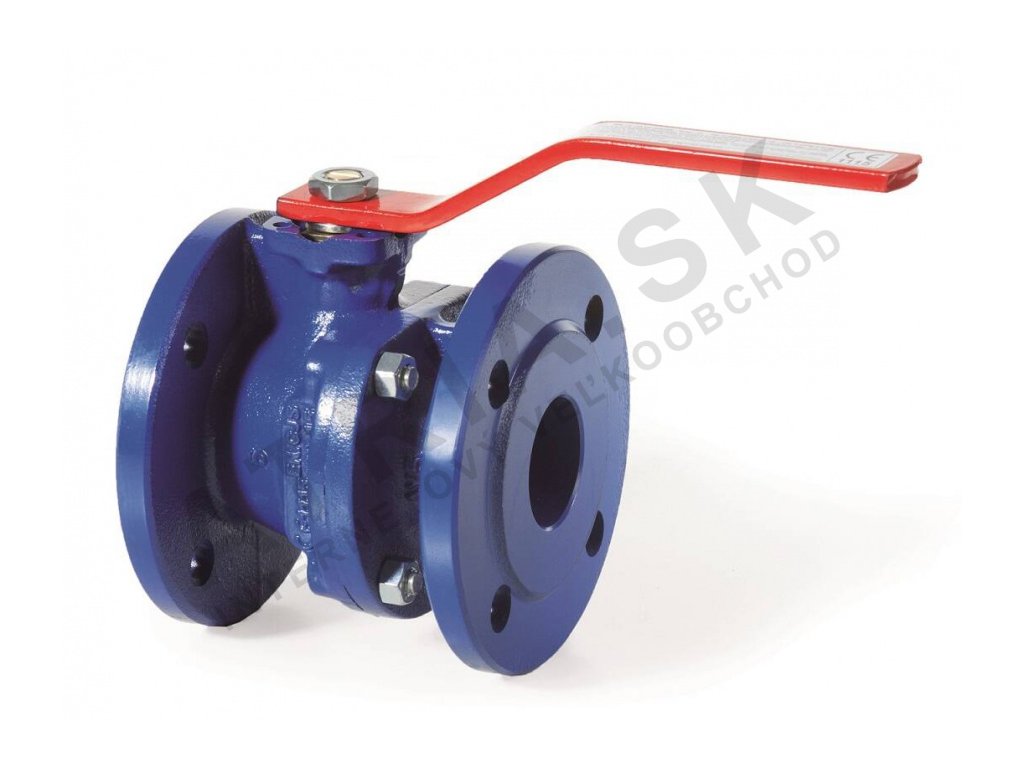

Prírubový guľový ventil IVAR B2.1 – DN 40, 140 mm BRA.B2.100
Kód: B2100040Súvisiaci tovar
Podrobný popis
Pre koho: Určený pre montážne firmy a odborníkov pri inštalácii armatúr do vykurovacích, vodovodných a hydraulických rozvodov s DN 40 a PN 16.
Kombinujte s: Prírubami a tesneniami PN 16 podľa STN EN 1092-1 pre DN 40 a s izoláciou armatúry v prípade vykurovacej sústavy.
Čím sa líši: Telo z liatiny GJS 400-15, menovitá svetlosť DN 40 a menovitý tlak PN 16 pre uzatváranie potrubia bez regulácie prietoku.
Prírubový guľový ventil IVAR B2.1 sa využíva v systémoch vykurovania, klimatizácie a vodovodných rozvodoch. Je vhodný pre montážne firmy pri inštalácii armatúr do rozvodov pitnej vody, tlakového vzduchu a hydraulických systémov. Tento typ ventilu je často používaný v prípade, kde je potrebné uzatváranie potrubia bez regulácie prietoku. Montážná firma pri inštalácii musí zabezpečiť správne pripojenie prírubových spojov a dodržať hygienické normy pri práci s pitnou vodou.
Technické parametre
| Materiál | telo - liatina - GJS 400-15 |
|---|---|
| Menovitá svetlosť | DN 40 |
| Menovitý tlak | PN 16 |
| Hmotnosť | 7,3 kg |
| Kód | B2100040 |
| Značka | IVAR |
Menovitý tlak PN 16 znamená, že ventil vydrží maximálny prevádzkový tlak 16 bar. Táto hodnota je dôležitá pre dimenzovanie systému, aby sa zabezpečila bezpečnosť a trvanlivosť prevádzky. Menovitá svetlosť DN 40 zodpovedá priemeru potrubia, ktorého armatúra uzatvára. Hmotnosť 7,3 kg je relevantná pre logistiku a montáž, najmä pri inštalácii do vyšších úrovní budov.
Montáž a pripojenie
Prírubový ventil IVAR B2.1 sa montuje medzi dve príruby potrubia. Dôležitým krokom je zabezpečenie rovnakých rozmerných údajov prírubových spojov, ktoré musia byť PN 16 podľa STN EN 1092-1. Pred montážou je potrebné skontrolovať čistotu pripojovacích ploch a správnosť pripevnenia príruby. Pri montáži sa odporúča použiť rovnomerný moment pripojenia, aby sa zabránilo poškodeniu príruby alebo tesnenia. Bežnou chybou je nedostatočné tesnenie, čo môže viesť k únikom. Preto je dôležitá kvalitná príprava pripojovacích ploch a správne vybrané tesnenia.
Kompatibilita a príslušenstvo
Guľový ventil IVAR B2.1 je kompatibilný s potrubiami DN 40, ktoré majú príruby PN 16. Pri inštalácii do vykurovacej sústavy je vhodné doobjednať izoláciu armatúry, aby sa minimalizovalo tepelné straty. Súvisiaci produkt ako izolácia 18 mm alebo potrubie PEX-AL-PEX 20 x 2 môže byť vhodným doplnkom. Pri inštalácii do vodovodného systému je vhodné použiť aj hydrostatické testovacie prístroje, aby sa overila tesnosť spojov.
Technické súvislosti pre projektanta
Guľový ventil IVAR B2.1 funguje na princípe uzatvárania toku kvôli pohybu guľového tvaru, ktorý je uložený v telu armatúry. Guľa je vyrobená z mosadze CuTn40Pb2, čo zabezpečuje odolnosť proti opotrebeniu a koroziu. Telo je z liatiny GJS 400-15, ktorá má vysokú pevnosť a odolnosť proti tlaku. Driek je pochrómovaný, čo zvyšuje odolnosť proti opotrebeniu. Ventil nie je vhodný pre paru a reguláciu prietoku, preto sa nevyužíva v systémoch, kde je potrebná regulácia teploty alebo tlaku. Hydraulické zapojenie v systéme musí byť navrhnuté tak, aby armatúra nebola vystavená nadmernému tlaku alebo teplote, ktoré by mohli spôsobiť poškodenie.
Servis a prevádzka
Guľový ventil IVAR B2.1 vyžaduje minimálnu údržbu. Je vhodné pravidelne kontrolovať tesnosť spojov a pohyb guľového tvaru. Ak je armatúra používaná v systéme s pitnou vodou, je vhodné pravidelne skontrolovať hygienické normy. Servisné intervaly závisia od intenzity používania, ale zvyčajne sa odporúča ročná kontrola. Pri výmene armatúry je dôležité zabezpečiť, že systém je vypnutý a odvzdušnený, aby sa zabránilo poškodeniu armatúry alebo iných prvkov systému.
Časté otázky montážnych firiem
Dá sa guľový ventil IVAR B2.1 použiť v systéme s pitnou vodou?
Áno, ventil má atest na pitnú vodu a je vhodný pre inštaláciu do vodovodných systémov.
Je možné pripojiť tento ventil k pohonu?
Áno, ventil má pripojenie podľa ISO 5211, čo umožňuje inštaláciu pohonu pre automatizované systémy.
Je možné použiť tento ventil v systéme s teplotou vyššou ako 100 °C?
Nie, maximálna prevádzková teplota je +100 °C, preto nie je vhodný pre systémy s vyššou teplotou.
Je možné použiť tento ventil v systéme s parou?
Nie, ventil nie je vhodný pre paru a reguláciu prietoku, preto sa nevyužíva v parových systémoch.
Dokumenty na stiahnutie
Dodatočné parametre
| Kategória: | Prírubové guľové uzávory série B2.1 |
|---|---|
| Záruka: | 2 roky |
| Hmotnosť: | 7.3 kg |
| Materiál: | telo - liatina - GJS 400-15 |
| Druh výrobku: | guľový ventil / uzáver |
| Menovitá svetlosť (DN): | DN 40 |
| Typ pripojenia: | príruba |
| Materiál: | oceľ / liatina |
| Menovitá svetlosť: | DN 40 |
| Menovitý tlak: | PN 16 |
