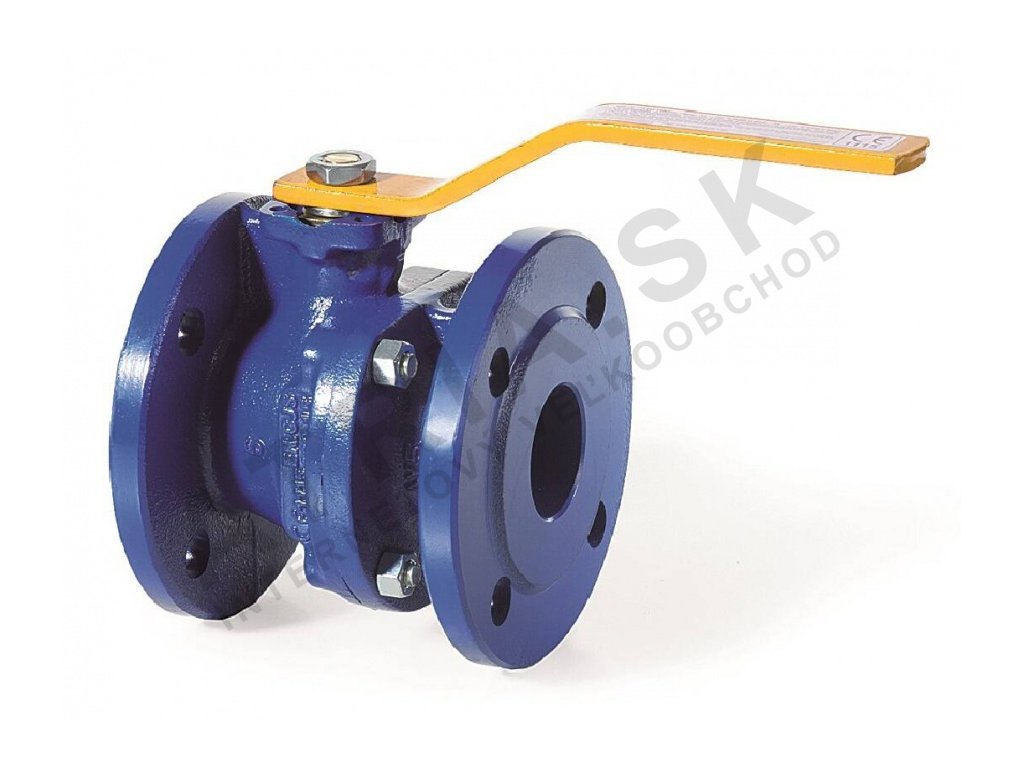

Prírubový guľový ventil IVAR série B2.1 – DN 25, 125 mm BRA.B2.100 GAS
Kód: B2100025GASSúvisiaci tovar
Podrobný popis
Pre koho: Určené pre montážne firmy a inštalatérov, ktorí riešia prírubové spoje v plynových a priemyselných systémoch s menovitou svetlosťou DN 25 a menovitým tlakom PN 16.
Kombinujte s: Prírubami PN 16, tesniacimi pásikmi a pohonom podľa ISO 5211, ktoré sú uvedené v popise ako vhodné príslušenstvo.
Čím sa líši: Telo z uvedeného materiálu, menovitá svetlosť DN 25 a prevádzková teplota od -10 °C do +70 °C.
Prírubový guľový ventil IVAR série B2.1 je široko využívaný v plynových inštaláciách, kde je potrebné rýchle a spolehlivé uzatvorenie alebo otvorenie prúdu plynu. Tento typ armatúry sa často používa v priemyselných aj komerčných objektoch, kde je dôležitá hygienická čistota, odolnosť proti korozií a dlhá životnosť. Montážna firma pri inštalácii rieši kompatibilitu s existujúcim potrubím, správne pripojenie prírubových spojov a dodržiava prevádzkové limity výrobcu.
Technické parametre
| Materiál | telo |
|---|---|
| Menovitá svetlosť | DN 25 |
| Menovitý tlak | PN 16 |
| Hmotnosť | 4,1 kg |
| Kód | B2100025GAS |
| Značka | IVAR |
Montáž a pripojenie
Prírubový guľový ventil sa montuje do plynového systému pomocou prírubových spojov. Dôležitým krokom je zabezpečenie rovnakého menovitého tlaku (PN 16) u prírubových častí a potrubia. Pripojovací rozmery sú v súlade s EN 1092-1. Pri montáži je nutné zabezpečiť rovnakú rovina prírubových ploch a správne pripevnenie tesnenia. Bežné chyby zahŕňajú nedostatočné tesnenie, nesprávne usadenie guľového ventilu v ose alebo použitie tesniaceho materiálu, ktorý nie je kompatibilný s plynovým médiom.Kompatibilita a príslušenstvo
Tento guľový ventil je kompatibilný s plynovými systémami tried G1 a G2 podľa PED 2014/68/EU. Pri inštalácii je vhodné doobjednať príslušenstvo ako sú príruby PN 16, tesniace pásiky alebo pohon podľa ISO 5211. Súvisiace produkty ako napríklad plynový kotol BOSCH Condens GC2300iW 24 P alebo solárna nerezová dvojrúra môžu byť integrované do celkovej inštalácie.Technické súvislosti pre projektanta
Guľový ventil funguje na princípe otáčania guľového tvaru, ktorý reguluje prúd plynu. Telo je vyrobené z liatiny GJS400-15, čo zaručuje vysokú pevnosť a odolnosť proti korozií. Guľa je z mosadze CuZn40Pb2, čo zabezpečuje odolnosť proti opotrebeniu. Tesnenie guľového tvaru je z PTFE, čo zaručuje nízky odpor pri pohybe a vysokú odolnosť proti chemickému pôsobeniu. Hydraulická funkcia armatúry je plnoprietoková, čo znamená minimálne hydraulické straty. Dôležitým faktorom pre životnosť armatúry je dodržiavanie prevádzkových limitov a správna montáž.Servis a prevádzka
Pri prevádzke guľového ventilu je dôležité sledovať správnosť uzatvorenia a prípadné známky opotrebenia. Údržba zahŕňa pravidelné skúmanie tesnenia a pohyblivých častí. Servisné intervaly závisia od intenzity prevádzky, ale odporúča sa minimálne ročné preverenie. Na čo si dať pozor: nevhodné je používať armatúru pre paru alebo reguláciu prietoku, čo môže viesť k poškodeniu.Časté otázky montážnych firiem
Dá sa guľový ventil použiť s pohonmi?
Áno, ventil je konštruovaný tak, že je kompatibilný s pohonmi podľa ISO 5211.
Aký typ tesnenia sa používa medzi guľou a driekou?
Guľa je tesnená PTFE, driek je tesnená NBR. Tieto materiály zabezpečujú odolnosť proti plynovému médiu.
Je možné použiť armatúru v systéme s tlakovým vzduchom?
Áno, ventil je schválený pre tlakový vzduch v rámci svojich prevádzkových limitov.
Aké sú bežné chyby pri montáži?
Bežné chyby zahŕňajú nesprávne usadenie armatúry v ose, nedostatočné tesnenie alebo použitie nekompatibilného príslušenstva.
Dokumenty na stiahnutie
Dodatočné parametre
| Kategória: | Prírubové guľové uzávery pre plyn |
|---|---|
| Záruka: | 2 roky |
| Hmotnosť: | 4.1 kg |
| Materiál: | telo |
| Druh výrobku: | guľový ventil / uzáver |
| Menovitá svetlosť (DN): | DN 25 |
| Typ pripojenia: | príruba |
| Menovitá svetlosť: | DN 25 |
| Menovitý tlak: | PN 16 |
| Posledná aktuálizacia ceny: | 13.04.2026 1:06:37 |
