Bosch Condens GC8700iW 30 PB + W 120-5 O1 C + CR 400

Podrobný popis

Bosch Condens GC8700iW 30 PB + W 120-5 O1 C + CR 400 – zostava pre montážne firmy

Táto konfigurácia spája kondenzačný kotol Bosch Condens GC8700iW 30 PB v čiernom prevedení, stacionárny zásobník teplej vody W 120-5 O1 C s objemom 116 l v striebornom plášti a systémový regulátor CR 400, ktorý zvládne riadiť až 4 vykurovacie okruhy bez potreby diaľkového ovládania. Prehľad je určený predovšetkým pre potreby montážnych firiem, ktoré si pri výbere zostavy overujú výkonové rozsahy, konštrukčné detaily zásobníka aj rozsah funkcií regulácie – najmä v prípadoch, keď má byť do jedného systému zapojených viac vykurovacích vetiev alebo keď zákazník uprednostní čierne prevedenie kotla pred bežným bielym.

Kotol GC8700iW 30 PB – čierne vyhotovenie

Označenie „PB" v type kotla identifikuje čiernu variantu čelného dizajnu – funkčne ide o rovnaký kondenzačný kotol ako biela verzia „P", líši sa iba farbou plášťa. Výkonový rozsah kotla je 3,2–31,1 kW pri teplotnom spáde 50/30 °C, pričom modulácia 1:10 umožňuje jednotke priebežne prispôsobovať výkon aktuálnej potrebe tepla v rozmedzí 10–100 %. Vďaka tomu kotol väčšinu prevádzkovej doby nebeží na plný výkon, ale drží sa v pásme, kde dosahuje najvyššiu účinnosť.

Konštrukčne kotol vychádza z overených aj modernizovaných komponentov Bosch, čo sa premieta do deklarovanej ročnej účinnosti 94 % (ErP15) a energetickej triedy A. Ovládanie je riešené farebným dotykovým displejom priamo na kotle. Táto zostava neobsahuje regulátor CT200 – namiesto neho je súčasťou systémový regulátor CR 400 (viď nižšie), ktorý sa pripája samostatne. Ovládanie cez mobilnú aplikáciu je možné len pri doplnení voliteľného modulu Control Key, ktorý nie je súčasťou tejto zostavy a je potrebné ho objednať samostatne.

Servisná dostupnosť je riešená odnímateľným bočným opláštením a predným krytom, ktorý sa demontuje uvoľnením jednej skrutky – pri revíziách a servisných zásahoch to skracuje čas potrebný na prístup k vnútorným komponentom. Príprava teplej vody prebieha nepriamo, cez externý zásobník (v tejto zostave W 120-5 O1 C). Adaptér na pripojenie odťahu spalín je súčasťou dodávky kotla.

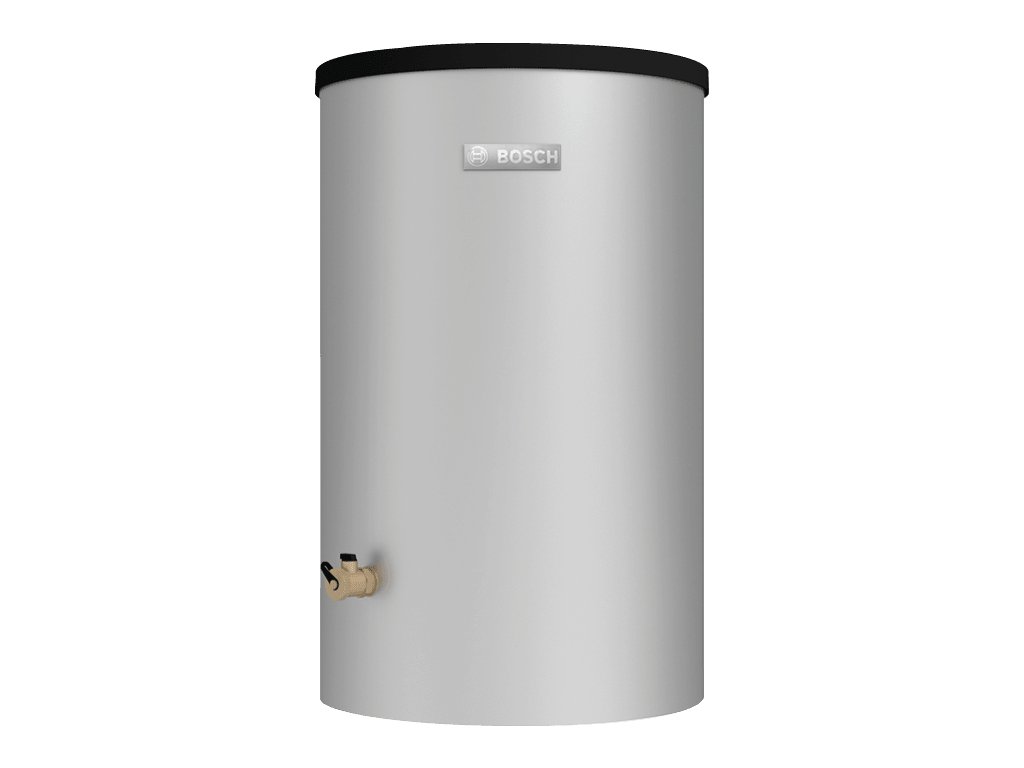

Zásobník W 120-5 O1 C – strieborný, stacionárny valcový

Zásobník W 120-5 O1 C je stacionárne, valcové vyhotovenie so strieborným plášťom a využiteľným objemom 116 l, určené na kombináciu so závesným kondenzačným kotlom – v tomto prípade s GC8700iW 30 PB. Konštrukcia umožňuje súčasný odber teplej vody z viacerých odberných miest, čo je pri väčších domácnostiach alebo objektoch s viacerými kúpeľňami praktická vlastnosť.

Prevádzka je riešená jednoducho a s dôrazom na hospodárnosť – recirkulačný okruh je možné napojiť priamo na telo zásobníka, čím sa udržiava bakteriologicky čistá voda bez potreby ďalších medzikusov. Izolácia zásobníka neobsahuje fluórované ani chlórované uhľovodíky. Odolnosť voči korózii zabezpečuje smaltovaná vnútorná vrstva v kombinácii so zabudovanými ochrannými anódami.

Regulátor CR 400 – systémový regulátor pre 4 okruhy

CR 400 je priestorový/systémový regulátor bez diaľkového ovládania, ktorý dokáže riadiť až 4 vykurovacie okruhy súčasne s 2 nabíjacími okruhmi teplej vody. Je určený jednak pre jednoduché inštalácie s jedným okruhom, jednak pre rozsiahlejšie systémy, kde je potrebné oddelene regulovať viacero vetví (napríklad rôzne podlažia, kombináciu radiátorového a podlahového vykurovania alebo samostatné zóny objektu).

V kombinácii s externým vonkajším čidlom AF (nie je súčasťou tejto zostavy) dokáže CR 400 pracovať v ekvitermickom režime – teda prispôsobovať teplotu vykurovacej vody aktuálnej vonkajšej teplote. K dispozícii je týždenný vykurovací program so 6 spínacími bodmi na deň a dve nastaviteľné teplotné úrovne, pričom pre každý vykurovací okruh je možné zvoliť jeden z dvoch uložených týždenných programov. Regulátor podporuje 2 okruhy teplej vody, solárny ohrev TÚV aj solárnu podporu vykurovania, ďalej obsahuje program pre obehové čerpadlo a dovolenkový program.

CR 400 je deklarovaný ako kompatibilný s viacerými radmi kotlov Bosch: 8700i W, 8300i W, 5700i W/WT, 5300i W/WT/WM, 2300i W a 1200W – čo je relevantné najmä pri servisných zásahoch alebo výmene regulácie na starších inštaláciách z tejto skupiny kotlov.

Pre technika – kedy má zmysel voliť túto zostavu

Rozhodnutie medzi CR 400 a dotykovým CT200 sa v praxi odvíja od charakteru inštalácie. Tam, kde systém pracuje len s jedným alebo dvoma okruhmi a investor chce pohodlné dotykové ovládanie priamo pri kotle, je namieste CT200. Naopak pri objektoch s viacerými vykurovacími vetvami – typicky viacpodlažné domy, kombinácia viacerých typov vykurovacích telies alebo samostatne regulované zóny – ponúka CR 400 riadenie až 4 okruhov z jedného miesta bez toho, aby bola potreba diaľkového ovládania alebo dotykového displeja nevyhnutnou súčasťou zadania. Pri servisných zákazkách má navyše CR 400 výhodu širokej spätnej kompatibility s viacerými staršími radmi kotlov Bosch, čo uľahčuje výmenu regulácie bez nutnosti meniť aj kotol.

Čierne vyhotovenie kotla GC8700iW 30 PB je čisto dizajnová alternatíva k bežnej bielej variante „P" – funkčne aj výkonovo ide o identickú jednotku. Pri komunikácii so zákazníkom je preto možné ponúknuť farebnú voľbu podľa vzhľadu kotolne alebo technickej miestnosti bez toho, aby to ovplyvnilo výber ostatných komponentov zostavy.

Časté otázky montážnych firiem k tomuto modelu

Prečo zvoliť CR 400 namiesto dotykového CT200?
CR 400 je vhodný najmä tam, kde treba riadiť viac ako 1–2 vykurovacie okruhy súčasne – zvláda až 4 okruhy plus 2 okruhy TÚV, zatiaľ čo hlavnou pridanou hodnotou CT200 je dotykové ovládanie a jednoduchšia obsluha pre koncového používateľa pri menších, jednookruhových systémoch.

Čo presne znamená „4 vykurovacie okruhy bez diaľkového ovládania"?
Regulátor dokáže samostatne riadiť až 4 vykurovacie vetvy (napríklad rôzne zóny alebo podlažia) priamo zo svojho miesta inštalácie, no na rozdiel od niektorých iných riešení nepočíta s bezdrôtovým diaľkovým ovládačom pre jednotlivé miestnosti.

Dá sa CR 400 dodatočne rozšíriť o diaľkové ovládanie?
Podľa dostupných technických údajov je CR 400 koncipovaný ako systémový regulátor bez diaľkového ovládania – táto zostava ho v takejto podobe neobsahuje ani k nej nie je uvedené príslušenstvo na dodatočné pripojenie diaľkového ovládača.

Ako funguje ekvitermická prevádzka s CR 400?
Ekvitermická regulácia je dostupná v kombinácii s vonkajším čidlom AF – regulátor na základe nameranej vonkajšej teploty upravuje teplotu vykurovacej vody podľa nastavenej krivky.

Je čidlo AF súčasťou tejto zostavy?
Nie, čidlo AF nie je súčasťou dodávky tejto zostavy a je potrebné ho v prípade záujmu o ekvitermickú prevádzku doobjednať samostatne.

Aký je rozsah solárnej podpory cez CR 400?
Regulátor podporuje solárny ohrev teplej vody aj solárnu podporu vykurovania ako súčasť svojich riadiacich funkcií, popri štandardnom vykurovacom a TÚV programe.

Prečo čierne vyhotovenie kotla namiesto bieleho?
Ide výlučne o dizajnovú voľbu – GC8700iW 30 PB je čierna verzia rovnakého kotla, aký sa dodáva aj v bielom prevedení „P", výkonové ani funkčné parametre sa nelíšia.

Je zásobník 116 l vhodný pre akú veľkosť inštalácie?
Zásobník W 120-5 O1 C s využiteľným objemom 116 l a výkonom vykurovacej vložky 34,0 kW je stacionárne, valcové vyhotovenie umožňujúce súčasný odber z viacerých odberných miest – vhodnosť pre konkrétny počet užívateľov je potrebné posúdiť podľa reálnej spotreby objektu.

Dá sa ku kotlu dodatočne pripojiť modul Control Key pre ovládanie cez aplikáciu?
Áno, ovládanie kotla cez mobilnú aplikáciu je možné po doplnení voliteľného modulu Control Key, ktorý však nie je súčasťou tejto zostavy a objednáva sa samostatne.

Je CR 400 využiteľný aj pri servise starších kotlov Bosch?
Áno, výrobca uvádza kompatibilitu CR 400 aj s radmi 8300i W, 5700i W/WT, 5300i W/WT/WM, 2300i W a 1200W, čo je užitočné pri výmene regulácie na starších inštaláciách bez nutnosti meniť samotný kotol.
