Condens 9000iW

O kategórii Condens 9000iW

Kategória Condens 9000iW združuje kompletné zostavy kondenzačného kotla Bosch GC9000iW 20 E (resp. EB) v kombinácii s rôznymi typmi zásobníkov teplej úžitkovej vody, reguláciou CW 400 a inštalačnou sadou MBLANi. Ide o predkonfigurované systémové riešenia určené pre rodinné domy a menšie bytové objekty, kde je požadovaná integrácia prípravy TÚV priamo s vykurovacím kotlom v jednom hydraulickom celku.

Zloženie zostáv a varianty

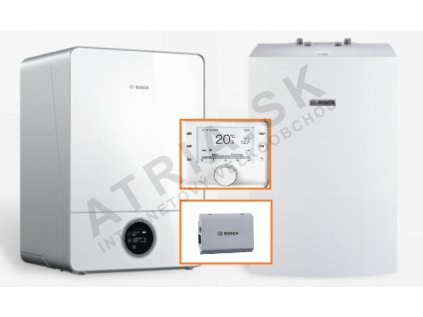

Základom každej zostavy je nástenný kondenzačný kotol GC9000iW 20 E alebo 20 EB s výkonom 20 kW. Verzia E je určená pre systémy s núteným obehom a expanznou nádobou mimo kotol, verzia EB obsahuje zabudovanú expanznú nádobu. K nim sa párujú zásobníky rôznych objemov a koncepcií:

• stacionárne zásobníky s nepriamym ohrevom (napr. WD 120 B, WD 160 B) – zvislé, podstojné prevedenie
• solárne zásobníky (napr. WST 290-5 SCE, WS 290-5 EP1 C) – vhodné pre bivalentné systémy s kolektorovým okruhom
• zásobník W 120-5 O1 B – kompaktné riešenie pre menšie nároky na objem TÚV

Regulácia CW 400 umožňuje ekvitermné riadenie vykurovania aj správu zásobníka TÚV z jedného rozhrania. Inštalačná sada MBLANi je hydraulická prepojovacia sada uľahčujúca montáž zostavy.

Výber správnej zostavy pri projektovaní

Pri návrhu je potrebné zohľadniť niekoľko parametrov. Objem zásobníka sa dimenzuje podľa počtu osôb v domácnosti a predpokladaného denného odberu TÚV. Pre bežnú rodinu so štyrmi osobami postačuje zásobník 120–160 l, pri vyšších nárokoch alebo plánovanom zapojení solárneho okruhu sú vhodné zásobníky s objemom 290 l a dvoma výmenníkmi tepla. Verzia kotla EB (s integrovanou expanznou nádobou) je výhodná pri obmedzenom inštalačnom priestore v kotolni. Zostavy bez MBLANi sú vhodné tam, kde projektant navrhuje vlastné hydraulické prepojenie zásobníka s kotlom.

Montáž a inštalácia

Pri inštalácii treba dodržať hydraulické schémy Bosch pre daný typ zostavy. Zásobníky série WD a W sú bezprírubové, prístup k anóde je zhora. Solárne zásobníky WST a WS vyžadujú prepojenie so solárnou stanicou a správne nastavenie priority okruhov v regulácii CW 400. Regulácia musí byť nakonfigurovaná na systémový režim (System Manager), nie na jednoduchý kotlový termostat. Pred uvedením do prevádzky je nevyhnutné prepláchnuť zásobník a nastaviť antiprekúrenie na 60 °C podľa hygienických predpisov.

Časté otázky

Aký je rozdiel medzi zostavou s WD 120 B a WST 290-5 SCE?

WD 120 B je jednoduchý nepriamo ohriavaný zásobník s jedným výmenníkom, vhodný pre systémy bez solárneho okruhu. WST 290-5 SCE má dva výmenníky tepla – spodný pre solárny okruh, horný pre kotol – a slúži pre bivalentné systémy s plochými alebo trubicovými kolektormi.

Je regulácia CW 400 povinnou súčasťou každej zostavy?

Nie, niektoré zostavy v katalógu sú ponúkané aj bez MBLANi alebo s odlišnou konfiguráciou príslušenstva. CW 400 je však odporúčané riešenie pre plnohodnotnú ekvitermickú reguláciu a správu TÚV, pričom umožňuje aj vzdialenú správu cez aplikáciu.

Možno zásobníky z týchto zostáv zapojiť do existujúcej solárnej inštalácie?

Áno, zásobníky s označením WST alebo WS sú navrhnuté pre bivalentné systémy. Pri zapojení do existujúcej solárnej inštalácie je nutné overiť kompatibilitu solárneho regulátora s reguláciou CW 400 a hydraulickú schému prispôsobiť konkrétnym podmienkam objektu.
