BOSCH BASIC 24 2300 + WST 120-5 O + CR 120

Podrobný popis

Zostava pre vyššiu výkonovú triedu

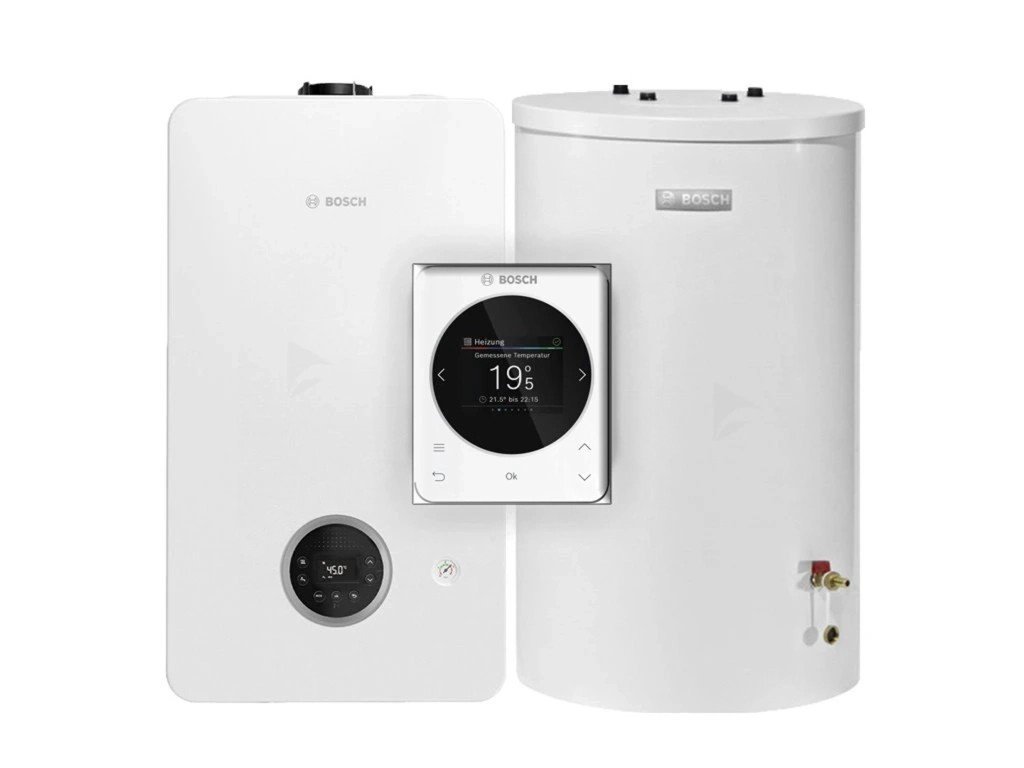

BOSCH BASIC 24 2300 + WST 120-5 O + CR 120 je trojdielna zostava zložená z nástenného kondenzačného kotla, stacionárneho zásobníka teplej vody a ekvitermického regulátora. Oproti nižšej 15 kW výkonovej triede tejto rodiny ide o variant určený pre objekty s väčšou vykurovanou plochou alebo vyšším súčasným odberom TÚV, kde 15 kW kotol už nemusí pokryť špičkové zaťaženie. Nasledujúci prehľad zhŕňa technické parametre a inštalačné súvislosti jednotlivých komponentov pre potreby montážnych firiem, ktoré zostavu navrhujú a osadzujú u konečného zákazníka.

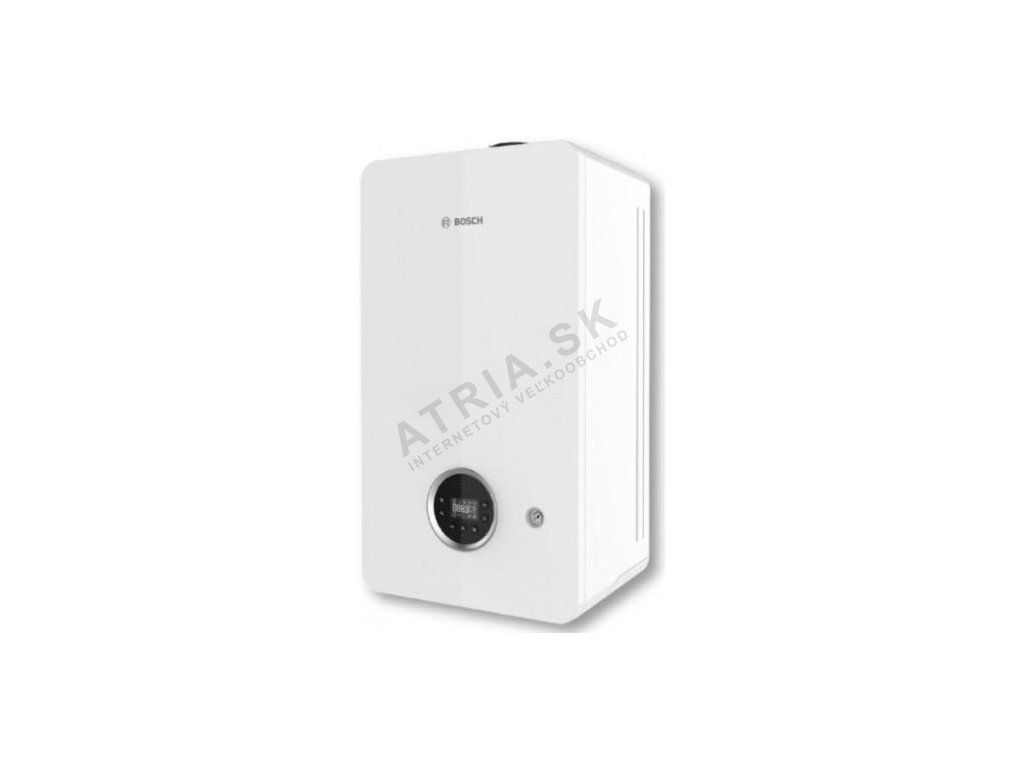

Kotol Bosch Condens GC2300iW 24 P

Kotol je koncipovaný na jednoduchú obsluhu – ovládanie je intuitívne a nevyžaduje naštudovanie manuálu, k dispozícii je aj diaľkové ovládanie cez mobilnú aplikáciu s pripojením na internet, čo oceňuje najmä koncový používateľ pri bežnej prevádzke aj pri riešení reklamácií na diaľku.

Z hľadiska účinnosti pracuje s modulovaným horákom, ktorý plynule prispôsobuje výkon aktuálnej potrebe tepla v rozsahu 10 až 100 %. Sezónna účinnosť vykurovania podľa ErP dosahuje až 94 %, čo radí kotol do energetickej triedy A.

Vďaka kvalitnej izolácii výmenníka a spaľovacej komory je prevádzka tichá natoľko, že inštalácia je vhodná aj priamo v obytných priestoroch, nielen v technických miestnostiach.

Medzi hlavné výhody radu patrí vysoká efektivita s automatickým prispôsobením sa aktuálnej potrebe tepla, moderný dizajn typický pre kondenzačné kotly Bosch a úsporné, priestorovo nenáročné rozmery, ktoré uľahčujú osadenie aj v stiesnenejších priestoroch.

Funkčný prehľad kotla zahŕňa: vysokú účinnosť pri úspore miesta, prehľadný LCD displej, integrované elektronicky riadené obehové čerpadlo s nízkou spotrebou energie, modulačný rozsah horáka 1:8, prípravu teplej vody prostredníctvom externého nepriamo ohrievaného zásobníka (kotol má vstavaný prepínací 3-cestný ventil, takže dodatočná armatúra nie je potrebná), kompatibilitu s izbovými aj ekvitermickými regulátormi Bosch a možnosť napojenia na koncentrické odvody spalín/vzduchu Ø 60/100 mm alebo Ø 80/125 mm, prípadne na oddelené vedenie Ø 80 mm.

Zásobník Bosch WST 120-5 O

WST 120-5 O je stacionárny valcový zásobník teplej vody s objemom 116 litrov v bielom prevedení, konštrukčne určený na spoluprácu so závesným kondenzačným kotlom. Vďaka svojmu objemu a konštrukcii umožňuje súčasný odber teplej vody z viacerých odberných miest bez výraznejšieho poklesu komfortu.

Montáž zásobníka je jednoduchá a prevádzka hospodárna. Cirkulačný okruh je možné napojiť priamo na plášti zásobníka, čím sa v systéme udržiava bakteriologicky čistá voda bez zbytočných mŕtvych úsekov potrubia.

Tepelná izolácia zásobníka je vyrobená bez fluórovaných a chlórovaných uhľovodíkov. Vysokú odolnosť proti korózii zabezpečuje smaltovaný vnútorný povrch nádoby v kombinácii so vstavanými ochrannými anódami, ktoré predlžujú životnosť zásobníka pri bežnej prevádzke.

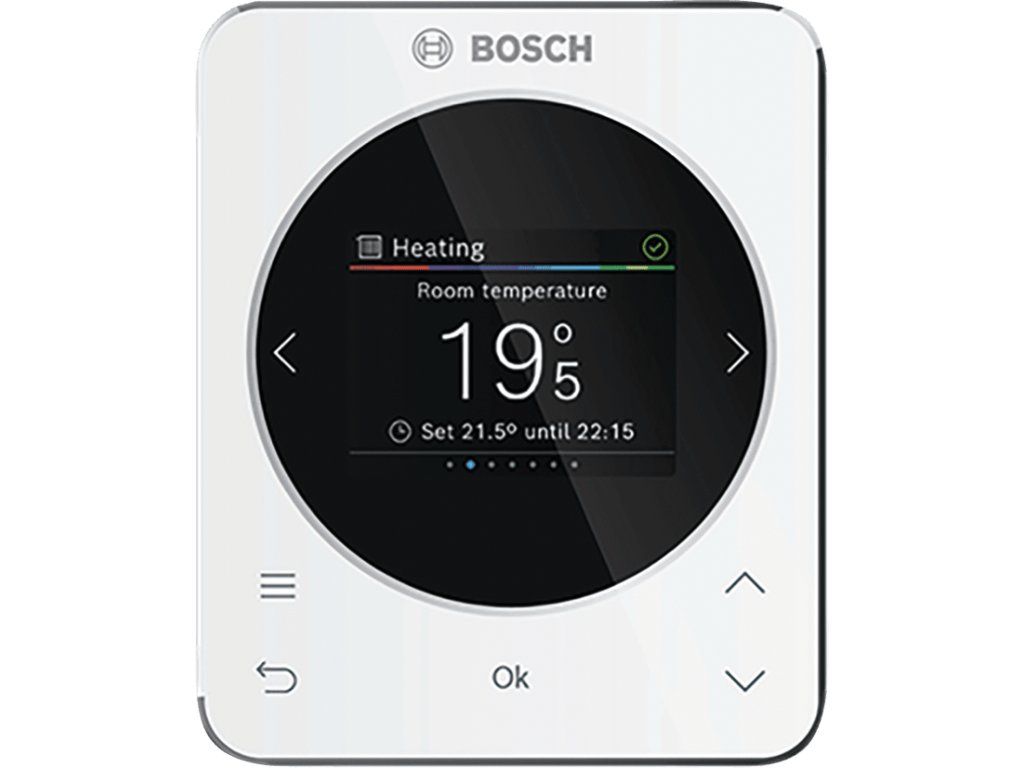

Regulátor Bosch CR 120

CR 120 je ekvitermický (poveternostne riadený) regulátor so snímačom vonkajšej teploty, ktorý riadi prevádzku plynového kotla podľa aktuálnych vonkajších podmienok. Zvládne obsluhovať až 4 vykurovacie okruhy a 2 okruhy nabíjania teplej vody, čo z neho robí vhodnú voľbu pre jednoduché rodinné domy, ale aj pre zložitejšie viaczónové vykurovacie systémy. Regulátor je v základnom prevedení bez diaľkového ovládania – ovládanie prebieha priamo na kotle alebo prostredníctvom priestorového príslušenstva podľa konkrétneho zapojenia systému.

Pre technika: súhra komponentov a voľba výkonovej triedy

Kotol GC2300iW 24 P má vstavaný 3-cestný ventil, ktorý pri požiadavke na teplú vodu prepína prietok média zo zásobníka WST 120-5 O, zatiaľ čo mimo tejto požiadavky beží systém v režime vykurovania riadenom regulátorom CR 120 podľa vonkajšej teploty. Táto kombinácia zjednodušuje hydraulické zapojenie – netreba riešiť externú prepínaciu armatúru ani samostatný obehový okruh k zásobníku.

Voľba 24 kW verzie namiesto nižšej 15 kW triedy má opodstatnenie predovšetkým pri väčšej vykurovanej ploche, horšie zateplenom objekte alebo pri predpoklade vyššieho súčasného odberu tepla a teplej vody (napríklad viacero kúpeľní alebo väčšia domácnosť). Vyšší menovitý výkon 24,5 kW a rozsah modulácie 3,4 – 25,0 kW dávajú kotlu väčšiu rezervu pri špičkovom zaťažení aj pri dohrievaní zásobníka rovnakého objemu 116 l, ako má nižšia výkonová trieda tejto rodiny – zásobník tak stihne nahriať svoj obsah rýchlejšie. Regulátor CR 120 je v tejto zostave základným ekvitermickým riešením bez diaľkového ovládania; ak zákazník požaduje smartfónové ovládanie alebo pokročilejšie zónovanie, treba počítať s výmenou za komfortnejší regulátor mimo tejto konkrétnej zostavy.

Časté otázky montážnych firiem k tomuto modelu

Pre aký typ objektu je vhodnejšia 24 kW verzia oproti 15 kW triede?
Pri väčšej vykurovanej ploche, horšie zateplenom dome alebo pri predpoklade súčasného odberu teplej vody z viacerých miest (napr. dve kúpeľne) poskytuje 24 kW trieda s menovitým výkonom 24,5 kW a rozsahom 3,4 – 25,0 kW väčšiu rezervu ako nižšia trieda tej istej rodiny kotlov.

Prečo je v balení základný regulátor CR 120 a nie inteligentný typ s diaľkovým ovládaním?
CR 120 je ekvitermický regulátor so snímačom vonkajšej teploty určený na riadenie systému podľa počasia bez diaľkového ovládania – vhodný tam, kde zákazník nepožaduje ovládanie cez aplikáciu, ale postačuje mu spoľahlivá ekvitermická regulácia až 4 vykurovacích okruhov.

Ako presne funguje príprava teplej vody cez WST 120-5 O pri kotle s integrovaným 3-cestným ventilom?
Kotol pri požiadavke na TÚV interným 3-cestným ventilom prepne prietok do zásobníka, mimo tejto požiadavky sa vracia do režimu vykurovania – nie je teda potrebná žiadna dodatočná prepínacia armatúra v systéme.

Aké priemery odťahu spalín kotol podporuje?
Kotol umožňuje napojenie na koncentrický odvod spalín/vzduchu Ø 60/100 mm alebo Ø 80/125 mm, prípadne na oddelené (dvojpotrubné) vedenie Ø 80 mm – voľba závisí od dispozície komína a dĺžky trasy.

Kedy je vhodné namiesto tejto 24 kW zostavy zvážiť ešte vyšší výkon alebo kaskádu?
Pri objektoch s podstatne vyššou tepelnou stratou alebo väčším počtom súčasných odberných miest, kde by ani rezerva 24,5 kW menovitého výkonu nepokryla špičkové zaťaženie, je vhodnejšie zvážiť kaskádové riešenie alebo kotol vyššej triedy nad rámec tejto zostavy.

Dá sa CR 120 neskôr nahradiť inteligentným regulátorom?
Kotol je kompatibilný s izbovými aj ekvitermickými regulátormi Bosch, takže regulátor je možné pri neskoršej modernizácii vymeniť za komfortnejší typ bez zásahu do kotla či zásobníka.

Aký je modulačný rozsah horáka a čo to znamená pre reguláciu?
Horák moduluje výkon plynulo v rozsahu 10 – 100 % (pomer 1:8), čím sa obmedzuje časté spínanie a kotol lepšie sleduje aktuálnu potrebu tepla najmä pri čiastočnom zaťažení mimo vykurovacej špičky.

Je zásobník s objemom 116 l dostatočný pre viac súbežných odberných miest pri tomto výkone kotla?
Zásobník WST 120-5 O je konštrukčne určený práve na súbežný odber z viacerých miest a v kombinácii s vyšším výkonom 24 kW kotla sa rýchlejšie dohrieva, čo zvyšuje komfort pri opakovanom odbere v krátkom čase.

Aké sú rozmery a hmotnosť kotla dôležité pre montáž?
Kotol má rozmery výška 713 mm, šírka 400 mm, hĺbka 300 mm a hmotnosť netto 36 kg – kompaktné rozmery umožňujú osadenie aj v priestorovo obmedzených technických miestnostiach či kuchynských linkách.
