BOSCH BASIC 24 2300 CT 200 + WST 120-5 O + CT 200

Podrobný popis

Zostava Bosch Basic 24 2300 CT 200 pre profesionálnu montáž

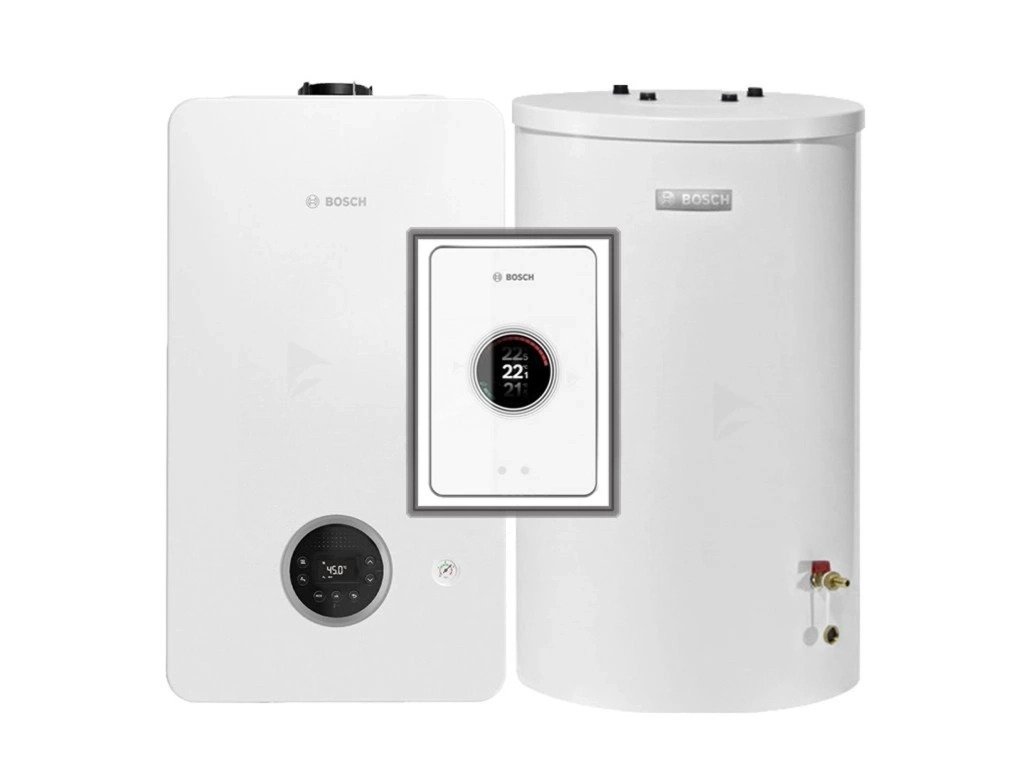

Táto zostava spája tri komponenty do jedného funkčného celku určeného predovšetkým pre potreby montážnych firiem, ktoré realizujú kompletnú výmenu alebo novú inštaláciu zdroja tepla u koncového zákazníka. V balení nájdete závesný kondenzačný kotol Condens GC2300iW 24 P vo výkonovej triede 24 kW, nepriamo ohrievaný zásobník teplej vody WST 120-5 O s objemom 116 l, smart dotykový regulátor CT 200 a odtokový lievik so sifónom pre odvod kondenzátu. Kombinácia je navrhnutá tak, aby pokryla vykurovanie jedného okruhu a prípravu teplej úžitkovej vody v bežnom rodinnom dome bez nutnosti dokupovať ďalšie komponenty na sprevádzkovanie základnej funkčnosti.

Kotol Condens GC2300iW 24 P – obsluha, účinnosť, prevádzka

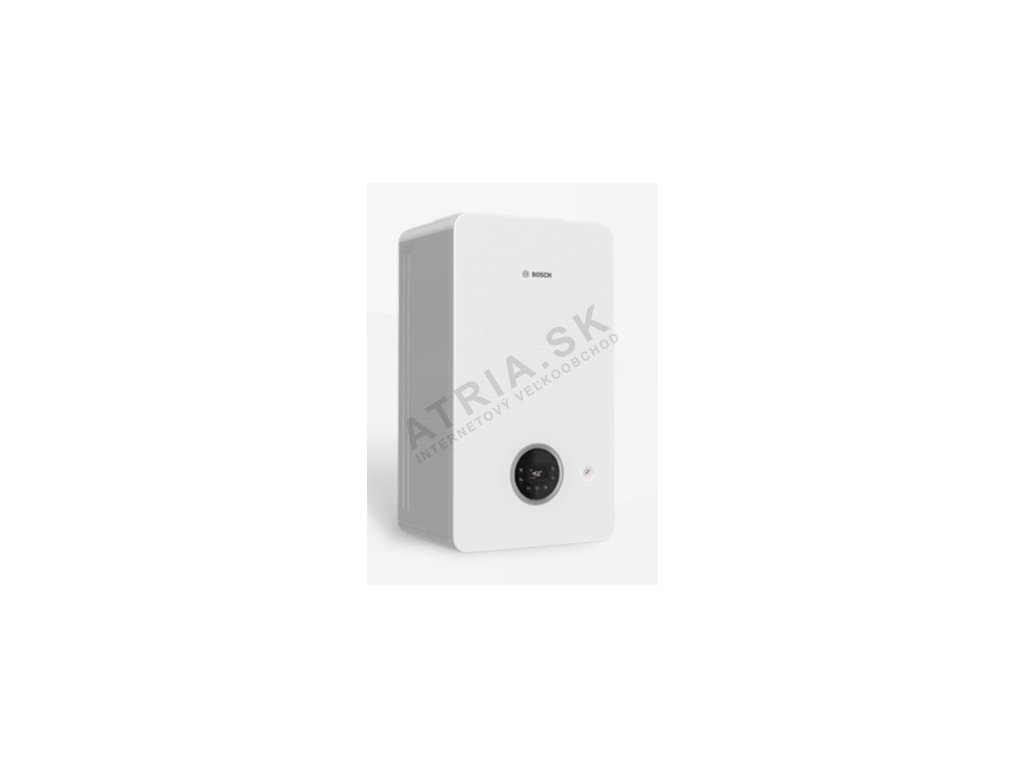

Kotol je koncipovaný ako jednoduchý na obsluhu – ovládanie je natoľko intuitívne, že koncový používateľ v drvivej väčšine prípadov nepotrebuje siahnuť po manuáli. Okrem ovládania priamo na kotle je jednotku možné spravovať aj na diaľku cez aplikáciu s pripojením na internet, čo sa hodí najmä pri servisných zásahoch alebo pri vzdialenej diagnostike stavu zariadenia.

Z hľadiska účinnosti pracuje kotol s modulovaným horákom, ktorý plynulo reguluje výkon v rozsahu 10 – 100 %, vďaka čomu sa vyhýba zbytočnému cyklovaniu a udržiava stabilnú prevádzku aj pri čiastočnom zaťažení. Sezónna účinnosť vykurovania priestoru dosahuje až 94 %, čo kotol radí do energetickej triedy A.

Vďaka kvalitnému odhlučneniu je kotol vhodný aj na inštaláciu priamo v obytných priestoroch – hlukové emisie sú dostatočne nízke na to, aby prevádzka nerušila bežný chod domácnosti. Medzi ďalšie prevádzkové výhody patrí vysoká efektivita vďaka automatickému prispôsobovaniu výkonu aktuálnej potrebe, moderný a úsporný dizajn skrine a nízke nároky na inštalačný priestor.

Prehľad funkčnej výbavy: intuitívny LCD displej, integrované elektronicky riadené obehové čerpadlo s nízkou spotrebou energie, rozsah modulácie 1:8, príprava teplej vody cez externý nepriamo ohrievaný zásobník s integrovaným trojcestným ventilom, kompatibilita s priestorovými aj ekvitermickými regulátormi Bosch a možnosť odvodu spalín/prívodu vzduchu koncentricky v profile Ø 60/100 mm alebo Ø 80/125 mm, prípadne oddelene v profile Ø 80 mm.

Zásobník WST 120-5 O – konštrukcia a využitie

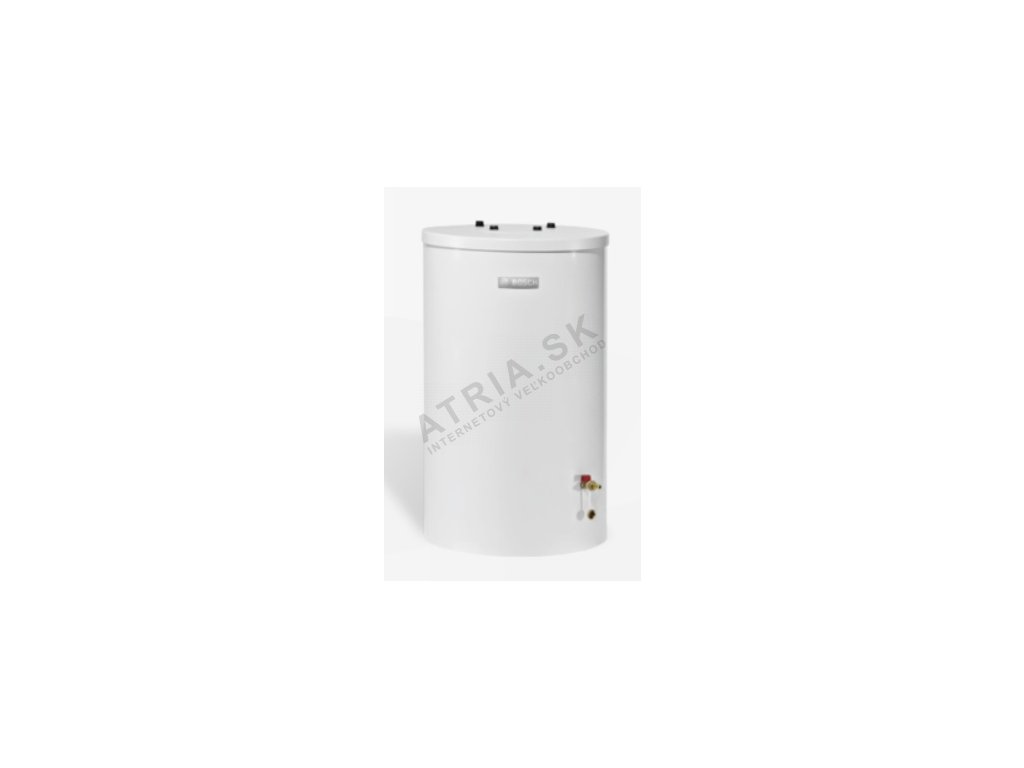

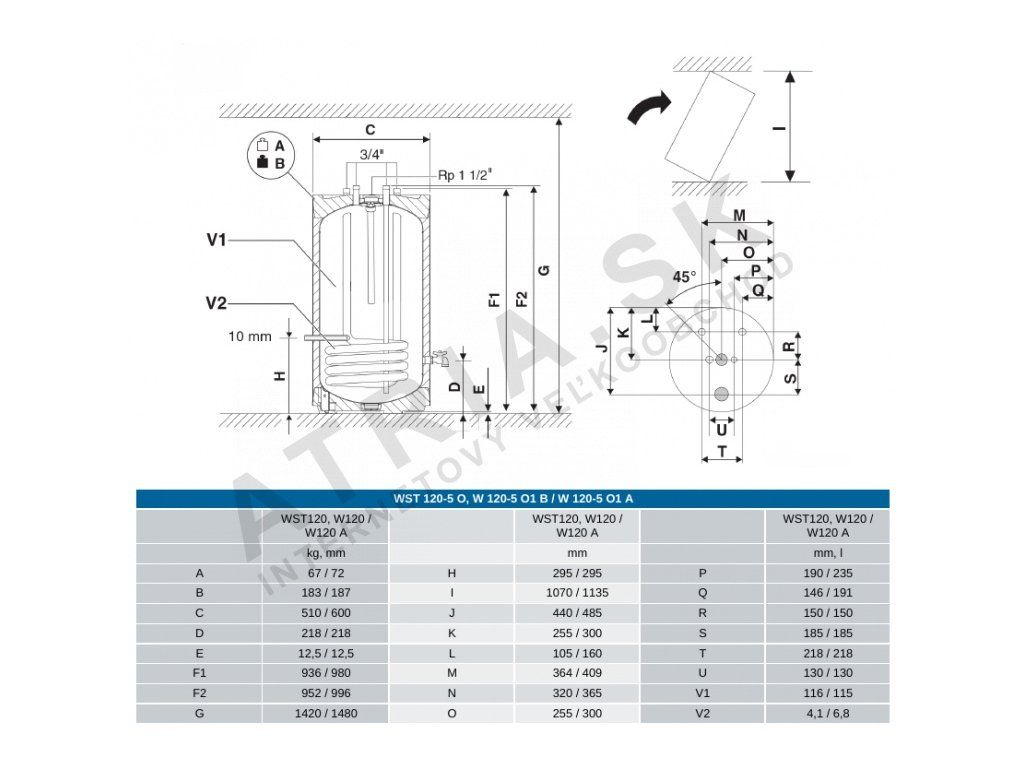

Nepriamo ohrievaný zásobník teplej vody WST 120-5 O je stacionárne, valcové prevedenie s využiteľným objemom 116 l, dodávané v bielom prevedení zhodnom s kotlom. Konštrukcia umožňuje súčasný odber teplej vody z viacerých odberných miest bez výrazného poklesu komfortu, čo je pri bežnej rodinnej inštalácii s viacerými kúpeľňami alebo kuchyňou a kúpeľňou podstatné.

Zásobník je riešený ako jednoduché a ekonomické riešenie prípravy teplej vody, s možnosťou pripojenia cirkulačného okruhu, ak si to charakter inštalácie vyžaduje – typicky pri dlhších rozvodoch k odberným miestam. Tepelná izolácia neobsahuje fluórované ani chlórované uhľovodíky, vnútorný povrch je smaltovaný a doplnený ochrannými anódami, čo predlžuje životnosť nádrže pri bežnej tvrdosti vody.

Pri projektovaní inštalácie počítajte s objemom 116 l ako s hlavným rozmerovým parametrom nádrže. Ostatné číselné údaje, ktoré sa k tejto položke v zdrojových podkladoch niekedy uvádzajú, sa v systéme prekrývajú s údajmi samotného kotla, preto ich tu zámerne neuvádzame ako samostatne overené technické parametre zásobníka – pri návrhu vychádzajte z uvedeného objemu a konštrukčných vlastností vyššie.

Regulátor CT 200 – funkcie a montáž

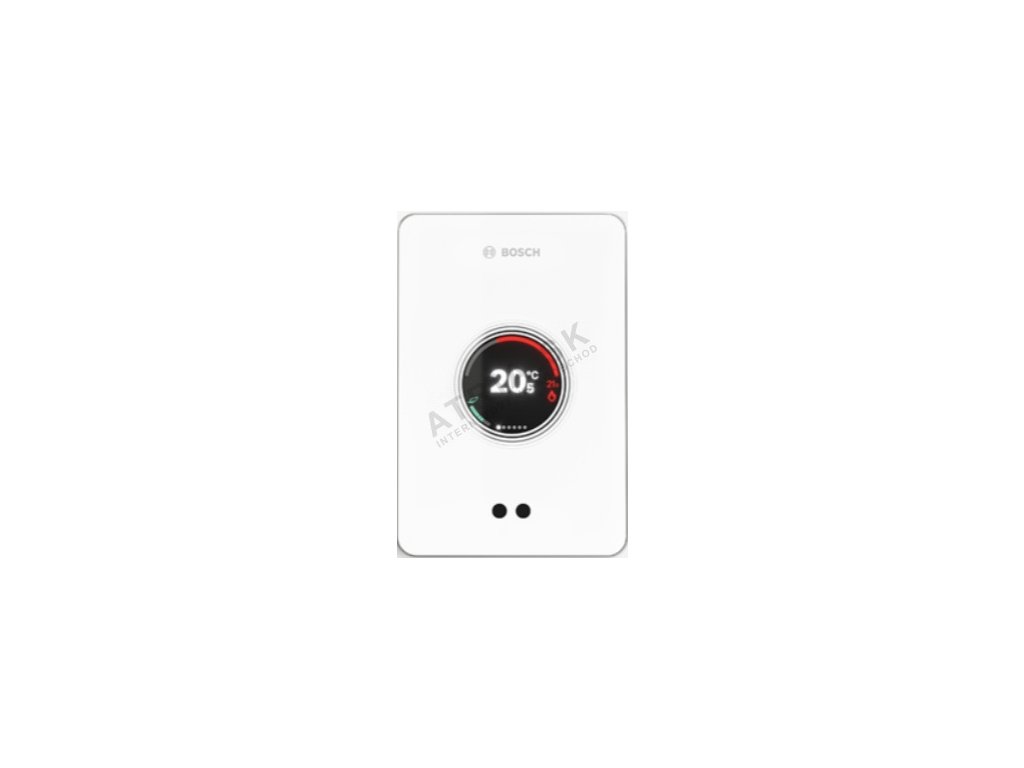

Súčasťou zostavy je smart dotykový regulátor CT 200, ktorý sa ovláda priamo cez sklenený dotykový displej a súčasne aj cez aplikáciu EasyControl dostupnú pre iOS aj Android. Regulátor je dostupný vo farebnom prevedení biela alebo čierna a je určený pre správu jedného vykurovacieho okruhu spolu s prípravou teplej vody.

Priamo na displeji regulátora sú dostupné kľúčové funkcie prevádzky, zatiaľ čo kompletné nastavenie a konfiguráciu vykonáte cez mobilnú aplikáciu. Regulátor podporuje detekciu prítomnosti používateľa cez GPS a dokáže využívať moduláciu horáka kotla, čím prispieva k presnejšiemu udržiavaniu požadovanej teploty a nižšej spotrebe energie.

Dôležité pre návrh inštalácie: nastavenie teploty po jednotlivých miestnostiach vyžaduje samostatne dokupované hlavice Smart TRV – v základnej zostave nie sú súčasťou balenia. Rovnako treba počítať s tým, že CT 200 nie je možné kombinovať s iným regulátorom súčasne, napríklad s CW 400 – ide o jeden centrálny riadiaci prvok pre daný okruh.

Príprava teplej vody sa nastavuje v troch režimoch – zapnuté, automaticky, vypnuté. Montáž je riešená ako stolný stojan, regulátor sa neupevňuje na stenu, čo treba zohľadniť pri výbere umiestnenia v technickej miestnosti alebo obytnom priestore. Tenký sklenený dotykový displej získal ocenenie „Safety and energy efficiency 2019“. Podsvietenie displeja mení farbu podľa aktuálneho stavu – oranžová, modrá, zelená, červená alebo vypnuté – čo uľahčuje rýchlu vizuálnu kontrolu stavu zariadenia aj bez nutnosti prihlásenia do aplikácie.

Pre technika: prečo práve táto zostava

Výkonová trieda 24 kW (menovitý výkon 24,5 kW, maximálny výkon pri 50/30 °C 25 kW) zaraďuje kotol medzi bežne nasadzované jednotky pre rodinné domy so štandardnou tepelnou stratou a jedným vykurovacím okruhom. Pri návrhu odporúčame overiť tepelnú stratu objektu klasickým výpočtom, keďže modulačný rozsah 10 – 100 % (pomer 1:8) dáva dostatočnú rezervu na prispôsobenie výkonu aj pri miernom poddimenzovaní alebo predimenzovaní, ktoré je bežné pri výmene starších zdrojov tepla.

Voľba smart regulátora CT 200 namiesto základného, neinteligentného priestorového termostatu má z pohľadu montážnej firmy niekoľko praktických dôvodov: možnosť vzdialenej diagnostiky cez aplikáciu skracuje čas potrebný na servisný zásah, GPS detekcia prítomnosti znižuje spotrebu bez nutnosti manuálneho zásahu užívateľa a podpora modulácie horáka umožňuje presnejšie využiť potenciál kondenzačnej techniky kotla v porovnaní so zapínacím/vypínacím riadením. Ak zákazník do budúcna plánuje individuálnu reguláciu po miestnostiach, je vhodné ho vopred informovať, že k tomu bude potrebné dokúpiť hlavice Smart TRV – samotná zostava ich neobsahuje.

Treba tiež počítať s tým, že CT 200 pokrýva jeden vykurovací okruh – pri projektoch s viacerými okruhmi, napríklad pri kombinácii radiátorov a podlahového vykurovania riešenej ako oddelené okruhy s vlastnou reguláciou, je potrebné zvážiť iné riešenie regulácie, keďže táto zostava nie je určená na súčasnú prevádzku s iným centrálnym regulátorom.

Časté otázky montážnych firiem k tomuto modelu

Na aký dom stačí výkon 24 kW z tejto zostavy?
Menovitý výkon 24,5 kW (max. 25 kW pri 50/30 °C) je bežne postačujúci pre rodinný dom so štandardnou tepelnou stratou a jedným vykurovacím okruhom. Konkrétne dimenzovanie odporúčame vždy overiť výpočtom tepelnej straty objektu.

Prečo zvoliť CT 200 namiesto základného priestorového termostatu?
CT 200 podporuje moduláciu horáka, vzdialenú správu cez aplikáciu a GPS detekciu prítomnosti, čo pri kondenzačnom kotle s moduláciou 10 – 100 % umožňuje presnejšie a úspornejšie riadenie ako jednoduché zapínacie/vypínacie riadenie.

Dá sa CT 200 skombinovať s regulátorom CW 400?
Nie, CT 200 nie je možné kombinovať s iným regulátorom, napríklad s CW 400. Ide o samostatný centrálny riadiaci prvok pre daný okruh.

Umožňuje táto zostava reguláciu teploty po jednotlivých miestnostiach?
Nie priamo – k tomu je potrebné dokúpiť samostatné hlavice Smart TRV, ktoré nie sú súčasťou balenia.

Je táto zostava vhodná na riadenie podlahového vykurovania ako samostatného okruhu?
CT 200 je určený pre jeden vykurovací okruh spolu s prípravou teplej vody. Pri projektoch s viacerými samostatne riadenými okruhmi, napríklad radiátory a podlahovka oddelene, je potrebné zvážiť iné riešenie regulácie.

Ako sa regulátor CT 200 montuje?
CT 200 sa neupevňuje na stenu, je riešený ako stolný stojan so skleneným dotykovým displejom – pri návrhu technickej miestnosti alebo obývacieho priestoru treba počítať s voľnou plochou na jeho umiestnenie.

Aký objem má zásobník WST 120-5 O a na čo stačí?
Zásobník má využiteľný objem 116 l a konštrukčne umožňuje súčasný odber z viacerých odberných miest, čo pokrýva bežnú potrebu rodinného domu s viacerými kúpeľňami alebo kuchyňou a kúpeľňou.

Dá sa k zásobníku pripojiť cirkulácia teplej vody?
Áno, konštrukcia zásobníka umožňuje pripojenie cirkulačného okruhu, ak si to dispozícia rozvodov v objekte vyžaduje.

Ako kotol odvádza spaliny a nasáva spaľovací vzduch?

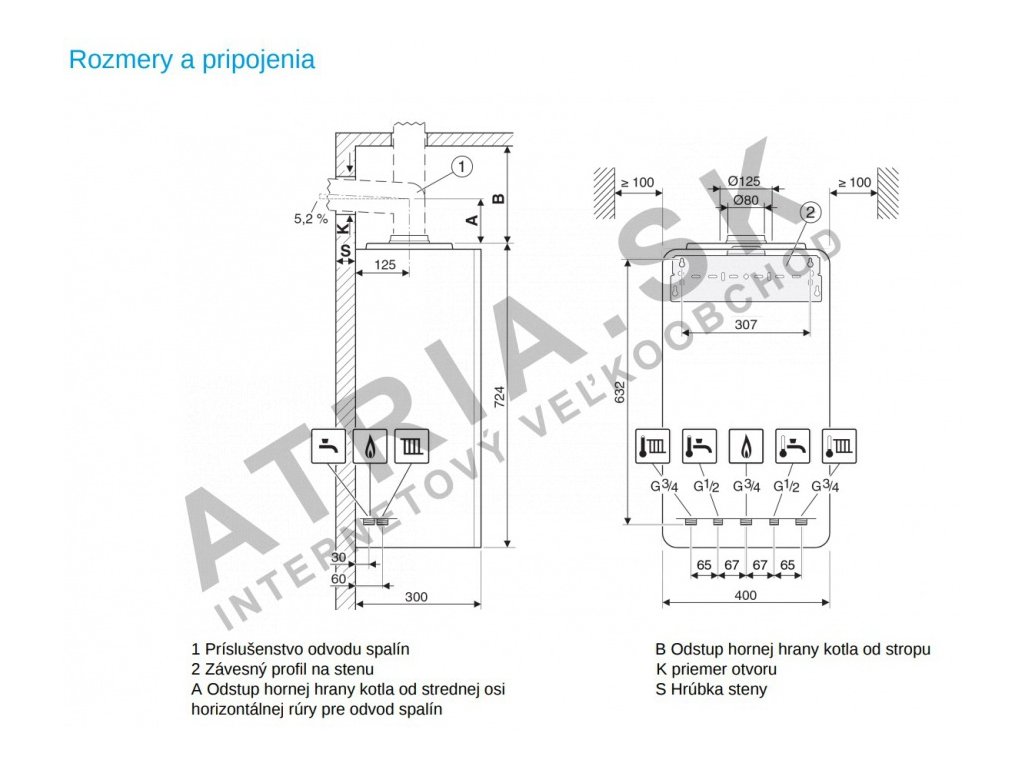

Kotol podporuje koncentrické odvodovo-nasávacie potrubie priemeru Ø 60/100 mm alebo Ø 80/125 mm, prípadne oddelené vedenie v profile Ø 80 mm – voľba závisí od konkrétnej dispozície komína alebo fasády objektu.

Je súčasťou balenia aj odtokový lievik so sifónom pre kondenzát?
Áno, zostava obsahuje aj odtokový lievik so sifónom potrebný pre odvod kondenzátu z kotla.
