BOSCH BASIC 15 2300 + WST 120-5 O + CR 120

Podrobný popis

Zostava pre jednoduchšie inštalácie s ekvitermickou reguláciou

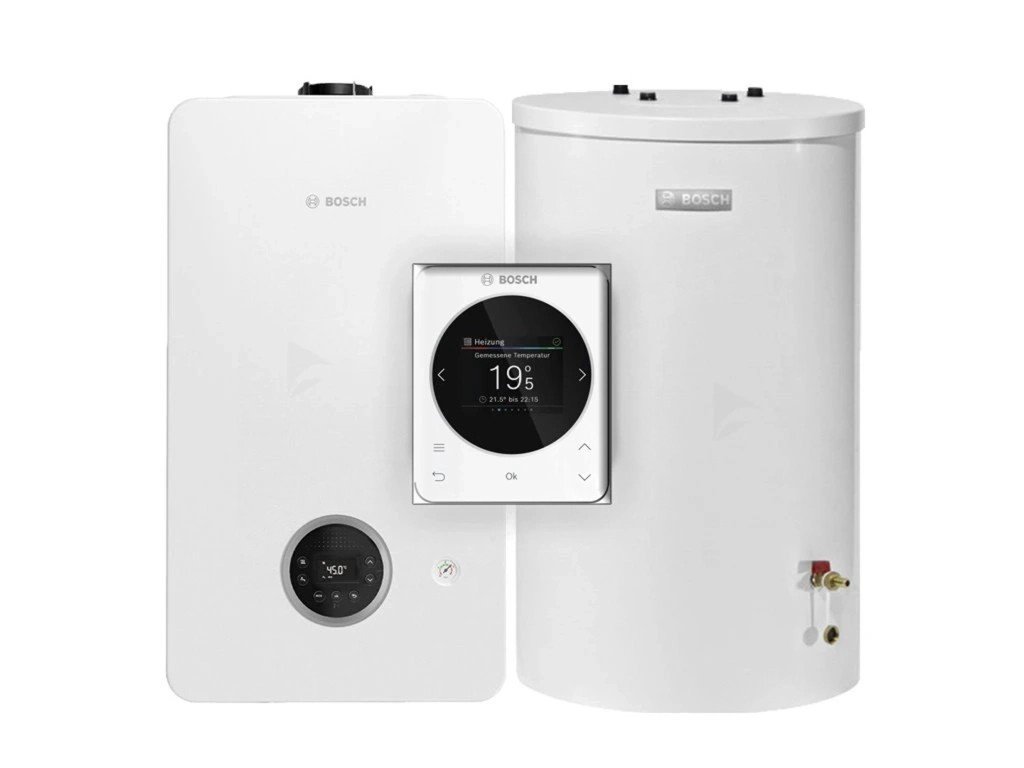

Bosch Basic 15 2300 + WST 120-5 O + CR 120 je kompletná zostava vykurovacieho zdroja určená predovšetkým pre potreby montážnych firiem, ktoré riešia jednozónové bytové alebo rodinné inštalácie a nepotrebujú komplikovanú, diaľkovo ovládanú reguláciu. Balík spája závesný kondenzačný kotol GC2300iW 15 P s integrovaným trojcestným ventilom, stacionárny nepriamo ohrievaný zásobník teplej vody s objemom 116 l a základný ekvitermický regulátor CR 120. Súčasťou dodávky je aj odtokový lievik so sifónom na bezpečné odvedenie kondenzátu.

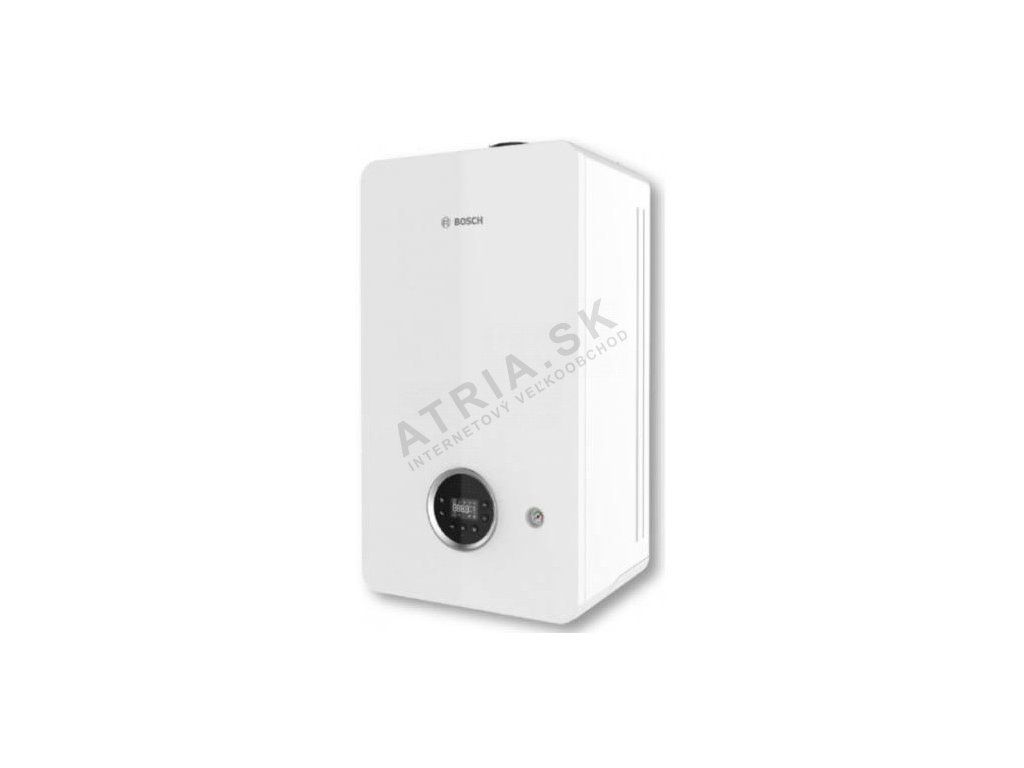

Kotol Bosch Condens GC2300iW 15 P

Jadrom zostavy je závesný kondenzačný kotol vo variante "P", teda s integrovaným prepínacím trojcestným ventilom pripraveným na pripojenie externého zásobníka bez ďalších stavebnicových prvkov. Výkonový rozsah kotla je 2,3 až 16,1 kW, čo pri menovitom výkone 15,3 kW pokrýva bežné rodinné domy aj menšie bytové jednotky s jedným vykurovacím okruhom.

Obsluha: Ovládanie je riešené tak, aby si nevyžadovalo naštudovanie manuálu – displej a menu sú prehľadné a bežné nastavenia zvládne koncový používateľ sám. Kotol je pripravený aj na pohodlné ovládanie cez aplikáciu cez internet.

Účinnosť: Modulovaný horák plynulo prispôsobuje výkon aktuálnej potrebe tepla v rozsahu 10 až 100 %, takže kotol nepracuje zbytočne na plný výkon pri čiastočnom zaťažení. Sezónna účinnosť vykurovania dosahuje až 94 %.

Tichý chod: Kvalitné odhlučnenie umožňuje umiestnenie priamo v obytných priestoroch bez rušenia prevádzky – využiteľné najmä pri bytových inštaláciách, kde sa kotol montuje v kuchyni alebo na chodbe.

Výhody pre montáž: vysoká účinnosť s automatickým prispôsobením aktuálnej potrebe tepla, moderný dizajn zodpovedajúci aktuálnej rade kondenzačných kotlov Bosch a úsporné kompaktné rozmery, ktoré umožňujú montáž aj v stiesnenejších priestoroch.

Prehľad funkcií: vysoká účinnosť pri úspornej zástavbe; prehľadný LCD displej; integrované elektronicky riadené obehové čerpadlo s nízkou spotrebou energie; rozsah modulácie 1:8; príprava TÚV cez externý nepriamo ohrievaný zásobník vďaka zabudovanému trojcestnému ventilu; kompatibilita s izbovými aj ekvitermickými regulátormi Bosch; možnosť napojenia na koncentrický odvod spalín/vzduchu Ø 60/100 mm alebo Ø 80/125 mm, prípadne na delený odvod Ø 80 mm.

Zásobník WST 120-5 O

Stacionárny valcový zásobník s objemom 116 l v bielom vyhotovení je konštrukčne určený na spoluprácu so závesným kondenzačným kotlom. Umožňuje súčasný odber teplej vody z viacerých odberných miest bez výrazného poklesu komfortu, čo pri bytových aj rodinných inštaláciách ocenia domácnosti s vyšším počtom odberných bodov.

Montáž zásobníka je jednoduchá a prevádzka hospodárna. Cirkulačný okruh je možné napojiť priamo na plášť zásobníka, čo zaisťuje bakteriologicky čistú vodu bez nutnosti ďalších tvaroviek na trase. Izolácia neobsahuje fluórované ani chlórované uhľovodíky. Vnútorný povrch je smaltovaný a doplnený vstavanými ochrannými anódami, čo zásobníku dáva vysokú odolnosť voči korózii pri dlhodobej prevádzke.

Regulátor CR 120

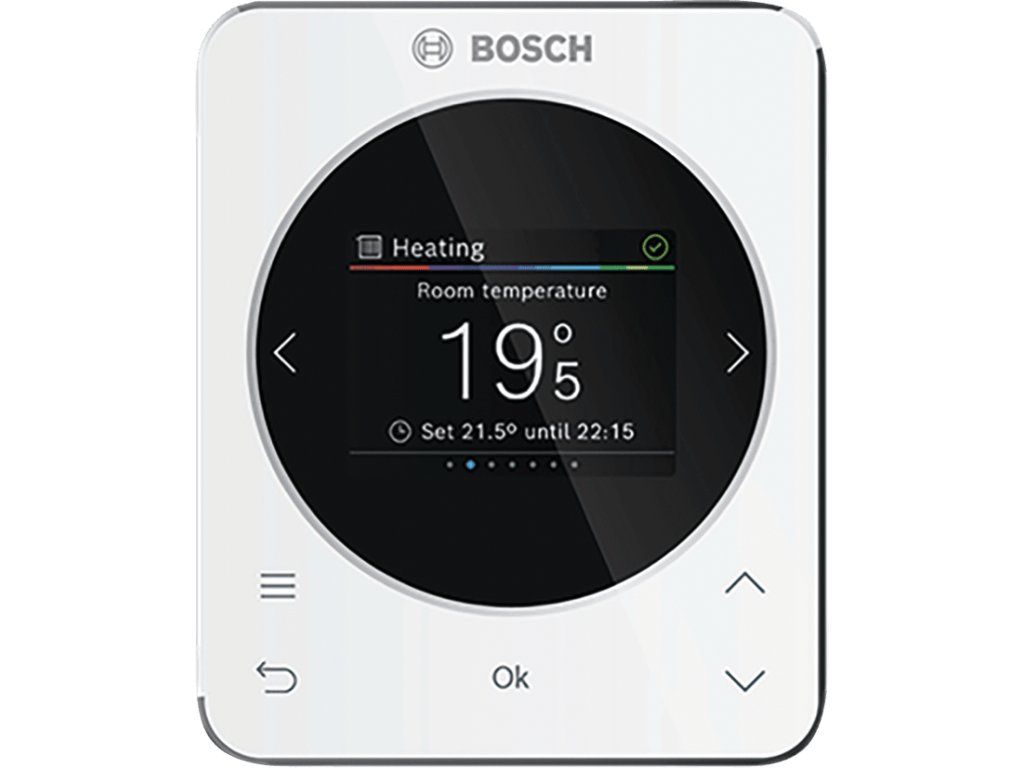

Ekvitermický regulátor so snímačom vonkajšej teploty riadi systém podľa aktuálnych vonkajších podmienok, nielen podľa nastavenej izbovej teploty. Zvláda až 4 vykurovacie okruhy a 2 okruhy prípravy TÚV, čo pokrýva jednoduché jednozónové inštalácie aj zložitejšie systémy s viacerými okruhmi. CR 120 nemá diaľkové ovládanie – ide o základnú variantu riadenia bez dotykového displeja a bez pripojenia cez internet, na rozdiel od inteligentného dotykového regulátora CT 200, ktorý sa v ponuke objavuje pri rovnakej kotlovo-zásobníkovej dvojici a je určený tam, kde investor požaduje diaľkové ovládanie cez aplikáciu.

Pre technika – ako zostava spolupracuje

Kotol GC2300iW 15 P má integrovaný trojcestný prepínací ventil, takže pripojenie zásobníka WST 120-5 O nevyžaduje žiadne externé prepínacie súčasti – hydraulické zapojenie je priamočiare a montážny čas kratší. Regulátor CR 120 riadi kotol podľa vonkajšej teploty a súčasne obsluhuje nabíjanie zásobníka TÚV, takže pri jednoduchšej inštalácii s jedným vykurovacím okruhom a jedným zásobníkom sa kompletný systém nastaví bez potreby ďalších externých modulov. Voľba odvodu spalín (koncentrický Ø 60/100 alebo Ø 80/125 mm, prípadne delený Ø 80 mm) sa volí podľa dispozície komína či fasády a dĺžky trasy – kotol podporuje obe varianty bez nutnosti prestavby vnútorných komponentov.

Integrované obehové čerpadlo je elektronicky riadené s triedou účinnosti EEI ≤ 0,23, čo znižuje spotrebu elektrickej energie samotného kotla popri vlastnej vykurovacej sústave – pri návrhu nie je potrebné počítať s externým obehovým čerpadlom na primárnom okruhu. Široký rozsah modulácie horáka 1:8 zároveň znamená, že kotol udrží stabilný chod aj pri nízkom čiastočnom zaťažení typickom pre prechodné obdobie (jar/jeseň), bez častého cyklovania horáka. Kotol je pripravený aj na spoluprácu s izbovými regulátormi Bosch, takže zostavu je možné v budúcnosti doplniť o izbový termostat bez výmeny kotla či regulátora CR 120 – prepojenie je súčasťou pripravenej kompatibility, nie dodatočnej úpravy.

Časté otázky montážnych firiem k tomuto modelu

Na aký typ objektu je táto 15kW zostava dimenzovaná?
Výkonový rozsah kotla 2,3–16,1 kW (menovitý výkon 15,3 kW) je vhodný pre bytové jednotky a menšie až stredné rodinné domy s jedným vykurovacím okruhom a bežnou spotrebou TÚV pokrývanou 116-litrovým zásobníkom.

Prečo zvoliť CR 120 namiesto smart regulátora CT 200?
CR 120 je základný ekvitermický regulátor bez diaľkového ovládania a bez dotykového displeja – vhodný tam, kde investor nepožaduje ovládanie cez aplikáciu a stačí mu spoľahlivá ekvitermická regulácia podľa vonkajšej teploty s možnosťou 1 až 4 okruhov. Pri požiadavke na diaľkové ovládanie cez internet a dotykové rozhranie je k rovnakej kotlovo-zásobníkovej dvojici k dispozícii varianta s regulátorom CT 200.

Je potrebný externý prepínací ventil pre pripojenie zásobníka?
Nie. Trojcestný prepínací ventil je integrovaný priamo v kotle (varianta "P"), zásobník WST 120-5 O sa pripája bez ďalších komponentov.

Aké odvody spalín kotol podporuje?
Koncentrický Ø 60/100 mm alebo Ø 80/125 mm, prípadne delený (samostatné nasávanie a výfuk) odvod Ø 80 mm – voľba závisí od dispozície na konkrétnej stavbe.

Koľko vykurovacích okruhov zvládne regulátor CR 120?
Až 4 vykurovacie okruhy a 2 okruhy prípravy TÚV, takže regulátor vystačí aj pre zložitejšie systémy nad rámec jednoduchej bytovej inštalácie.

Aké sú rozmery kotla pri montáži v stiesnenom priestore?
713 × 400 × 300 mm (výška/šírka/hĺbka) pri hmotnosti 36 kg – kotol sa zmestí napríklad do kuchynskej linky alebo menšej komory.

Ako je riešená cirkulácia teplej vody pri zásobníku WST 120-5 O?
Cirkulačný okruh sa napája priamo na plášť zásobníka, čo udržiava bakteriologicky čistú vodu bez nutnosti ďalších tvaroviek na trase.

Je súčasťou dodávky aj odvod kondenzátu?
Áno, súčasťou balenia je odtokový lievik so sifónom.

Aká je hlučnosť kotla pri montáži v obytnom priestore?
Hladina akustického výkonu podľa ErP15 je 43 dB(A), kvalitné odhlučnenie umožňuje inštaláciu priamo v obytných miestnostiach bez rušenia prevádzky.
