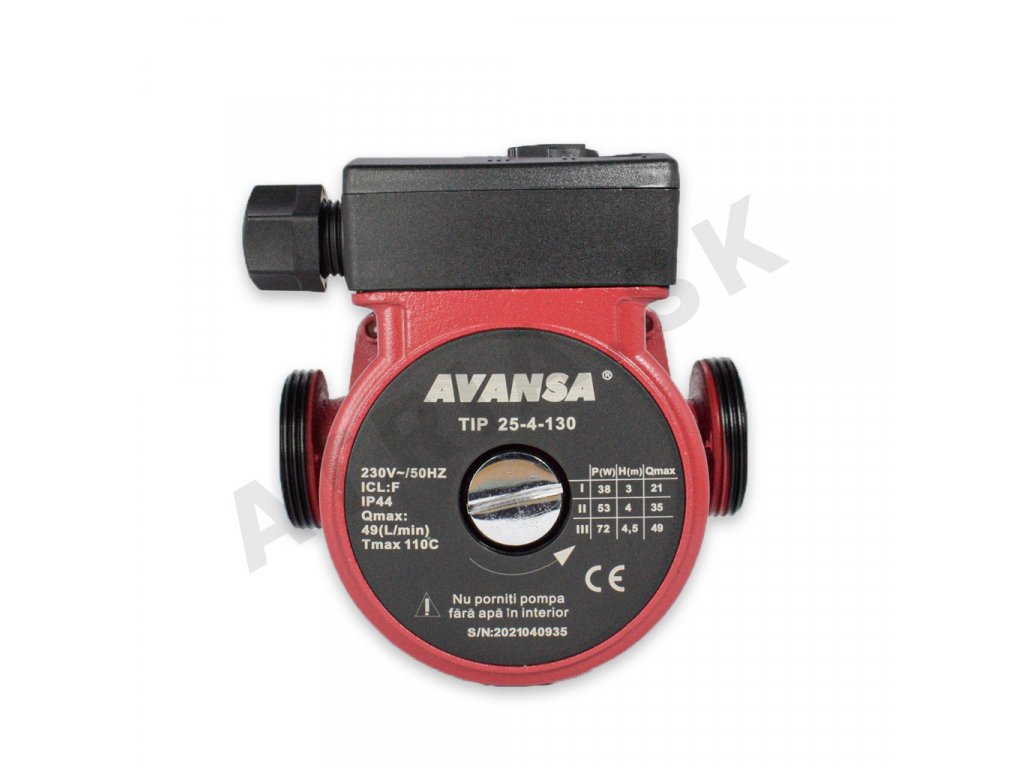

Obehové čerpadlo Avansa 25-4/130 – 6/4 palca
Kód: AVANSA 25/4/130Súvisiaci tovar
Podrobný popis
Pre koho: Čerpadlo Avansa 25-4/130 je určené pre montážne firmy a domácnosti s klasickými vodnými sústavami, najmä pri starších budovách a jednoduchej regulácii.
Kombinujte s: Pri dimenzovaní overte, či maximálny prietok 48 l/min a výtlak 4 m pokryjú odpor armatúr, potrubia a radiátorov.
Čím sa líši: Ide o základný model s tromi rýchlosťami, krytím IP44 a teplotným rozsahom -10 až +110 °C, bez elektronického riadenia.
Obehové čerpadlo Avansa 25-4/130 patrí medzi základné modely, ktoré sa bežne používajú v montážnych projektoch pre centrálny rozvod tepla, distribučné stanice alebo menšie priemyselné aplikácie. Je vhodné tam, kde nie je potrebné elektronické riadenie alebo silný výkon. Montážná firma ho využíva pri montáži klasických vodných sústav s jednoduchou reguláciou a kde sa systém nepredpokladá ako energiointenzívny. Tento typ čerpadla je ideálny pre objekty so stredným tlakom a bežným prietokom, čo sa líši od moderných energeticky efektívnych systémov. Najčastejšie sa inštaluje do starších budov, kde je potrebné nahradiť existujúci systém alebo modernizovať jeho časť.
Technické parametre
| Rozmer balenia (mm) | 130/210/150 |
|---|---|
| Maximálny pracovný tlak | 10 bar |
| DN sanie (mm) | 25 |
| DN výtlak (mm) | 25 |
| Krytie | IP44 |
| Materiál, časti čerpadla | liatina / plast |
| Maximálny prietok (l/min) | 48 |
| Prevedenie (V) | 230 |
| Príkon el. motora | 72/53/38 W |
| Pripojovacie rozmery | DN40, 6/4" |
| Rozmery V x Š x H (cm) | 13,5 x 17,5 x 14,5 |
| Teplota čerpaného média | -10 až +110°C |
| Trieda izolácie | FH |
| Váha (kg) | 2,7 |
| Výtlak (m) | 4 |
| Vzdialenosť medzi sacím a výtlačným hrdlom | 130 mm |
| EAN | 5949040800391 |
| Kód | AVANSA 25/4/130 |
| Značka | AVANSA |
Parametre čerpadla sú určené pre systémy s tradičnou reguláciou. Napríklad maximálny prietok 48 l/min a výtlak 4 m znamenajú, že ide o prostriedok pre stredne intenzívny rozvod vody. Výkon 72/53/38 W ukazuje, že čerpadlo má tri rýchlosti. Pre dimenzovanie systému je dôležité overiť, či tieto parametre pokryjú celkový odpor cez armatúry, potrubie a radiátory. Parametre IP44 a trieda izolácie FH zaručujú odolnosť voči atmosférickým vplyvom a teplotám.
Montáž a pripojenie
Pri montáži sa čerpadlo pripojí pomocou závitových hrdiel. Pripojovacie rozmery sú DN40 (1 1/2 palca) a 6/4 palca. Je možné použiť redukcie, ale montážna firma by mala uprednostniť zhodné rozmery pre stabilný priebeh toku. Dôležitým krokom je výber vhodného šróbeho materiálu – napríklad mosadzného pre lepšiu spoľahlivosť. Pred vložením do potrubia sa odporúča skontrolovať stav hrdiel a uložení. Po pripojení sa čerpadlo osadí do polohy, kde bude mať dostatočný kontakt so stenou alebo rámovou konštrukciou, aby zabránili oscilácii a vibráciám.
Za bežných chýb pri montáži je považované nedostatočné šróbenie, čo vedie k únikom, alebo nesprávne umiestnenie (napr. blízko kolena alebo ventilu), čo ovplyvňuje hydraulický rez. Po pripojení sa odporúča skontrolovať prítomnosť vzduchu v systéme a pred spustením prvého testovacieho cyklu vypustiť vzduch cez odvzdušňovacie kohútiky. Je tiež dôležité zabezpečiť dostatočný priestor pre prístup a údržbu.
Kompatibilita a príslušenstvo

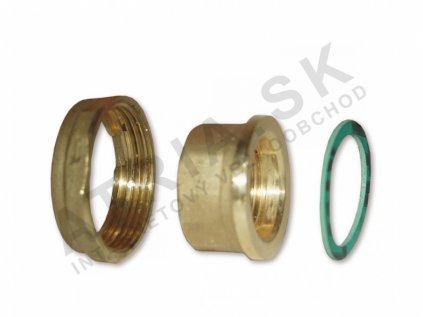

Toto čerpadlo je kompatibilné s rôznymi typmi rozvodov, vrátane rozvodov teplej vody, priemyselných cirkulačných systémov a jednoduchých klimatizačných systémov. Pri inštalácii sa odporúča dodatočné príslušenstvo ako svarové alebo rohaté adaptéry, ak je nutné prejsť medzi DN a palcami. Súvisiaci model Avansa 25-6/180 je vhodný pre vysokej výkonové systémy. Iné čerpadlá ako Avansa 700 W alebo IBO OHI 25/40-130 môžu poskytnúť alternatívne parametre. Na pripojenie je tiež dôležité objednať príslušenstvo typu šróbenie 1 × 6/4 FF. Ak je systém plánovaný ako energeticky efektívny, možno sa zvážiť model s elektronickým riadením, napr. Avansa 110 E.
Technické súvislosti pre projektanta
Čerpadlo Avansa 25-4/130 funguje ako súčasť hydraulického systému, kde posúva ohrevnú alebo studenú vodu. Má bipolárny, asynchrónny motor, ktorý nepotrebuje ochranu proti preťaženiu. Projektant musí zohľadniť dĺžku potrubia, počet armatúr a typ koncových zariadení, keďže to ovplyvňuje tlakové straty. Čerpadlo má tri rýchlosti, ktoré sa nastavujú manuálne. Odpor systému sa meria v metrickom ekvivalente, pričom čerpadlo musí zabezpečiť minimálny výtlak, aby všetky zariadenia dostali dostatočný prietok. Hydraulické pripojenie sa vykonáva cez DN hrdlá, ktoré sa navzájom zapájajú. Elektrické pripojenie sa robí cez svorkovnicu, kde je možné vybrať mezi rýchlosťami. Z hľadiska životnosti je dôležité, aby systém nebol stále pracoval na maximálnej kapacite, keďže to môže zhoršiť účinnosť a zvýšiť opotrebenie.
Servis a prevádzka
Prevádzka sa sleduje hlavne podľa hlučnosti a prítomnosti vibrácií. Ak sa čerpadlo začne chovať nestabilne, môže to znamenať prítomnosť vzduchu v systéme, čo sa vyrieši vycentrovanciou alebo výmenou ventila. Pri kontrole sa odporúča skontrolovať pevnosť šróbení, stav uloženia a funkčnosť ventilu. Dôležitým bodom je aj testovanie prietoku v rôznych rýchlostiach. Čerpadlo sa odporúča vyhnúť dlhému provozu na maximálnej rýchlosti, aby sa predlžila životnosť. Pri servise je možné vymeniť niektoré interné časti, ako sú usmernitele alebo karbidové teflónové tesnenia.
Časté otázky montážnych firiem
Je možné pripojiť toto čerpadlo k systému s elektronickým riadením?
Ano, je možné, ale z dôvodu manuálneho výberu rýchlostí je výhoda elektronického riadenia zbytočná. Elektronický modul by bol potrebný len v prípadoch, kde by sa potrebovalo automatické riadenie podľa senzorov.
Napájanie tohto čerpadla je 230 V – môže byť pripojené do trojfázového systému?
Nie, čerpadlo je vyrobené pre monofázový príkon 230 V, a preto sa do trojfázového systému nepripojí bez príslušnej transformácie alebo adaptéra.
Môže toto čerpadlo fungovať so snímačom teploty?
Čerpadlo nemá integráltu reguláciu, takže na využitie snímateľa teploty by bolo potrebné externe pridat röľový modul alebo riadiaci panel.
Aký typ teflónového tesnenia odporúčate pri montáži?
Odporúča sa teflónové koleso so sponcou alebo teflónová pásová forma. Dôležitá je pevnosť spojenia, aleby sa zabránilo únikom.
Dodatočné parametre
| Kategória: | Obehové čerpadlá pre vykurovanie |
|---|---|
| Záruka: | 2 roky |
| Hmotnosť: | 2.3 kg |
| EAN: | 5949040800391 |
| Maximálny pracovný tlak: | 10 bar |
| Použitie čerpadla: | obehové (kúrenie) |
| Výtlak: | do 4 m |
| Napätie: | 230 V |
| Stavebná dĺžka čerpadla: | 130 mm |
| Pripojenie čerpadla: | DN 25 (6/4") |
| DN sanie (mm): | 25 |
| DN výtlak (mm): | 25 |
| Krytie: | IP44 |
| Materiál, časti čerpadla: | liatina / plast |
| Maximálny prietok (l/min): | 48 |
| Prevedenie (V): | 230 |
| Príkon el. motora: | 72/53/38 W |
| Pripojovacie rozmery: | DN40, 6/4" |
| Rozmery V x Š x H (cm): | 13,5 x 17,5 x 14,5 |
| Teplota čerpaného média: | -10 až +110°C |
| Trieda izolácie: | FH |
| Váha (kg): | 2,7 |
| Výtlak (m): | 4 |
| Vzdialenosť medzi sacím a výtlačným hrdlom: | 130 mm |
| Rozmer balenia (mm): | 130/210/150 |
