Vaillant VU 25CS/1-5 ecoTEC plus IoniDetect + VIH R 120 B + VRT 51f + VR 940f

Podrobný popis

Táto zostava je stavaná na bežnú prax montážnych firiem, ktoré potrebujú overenú kombináciu kotla strednej výkonovej triedy, stacionárneho zásobníka TUV a bezdrôtovej regulácie bez zbytočného ťahania káblov. Ide o kotol Vaillant VU 25CS/1-5 ecoTEC plus IoniDetect (rozsah 2,5–24,7 kW pri 80/60 °C), podlahový (stacionárny) zásobník uniSTOR VIH R 120 B s objemom 117 l, bezdrôtový ekvitermický izbový regulátor VRT 51f a internetovú bránu VR 940f pre vzdialený prístup cez myVAILLANT. Dôležité pre kalkuláciu materiálu: prepojovacie potrubie medzi kotlom a zásobníkom nie je súčasťou tejto zostavy a je potrebné ho na stavbe doriešiť samostatne, rovnako ako zvyšný inštalačný materiál na strane vykurovacieho okruhu a TUV. Nižšie sú prehľadne uvedené parametre oboch hlavných komponentov aj praktické poznámky k montáži, aby sa dala zostava rýchlo posúdiť z hľadiska umiestnenia, pripojovacích rozmerov a nadväzujúcich prác na stavbe.

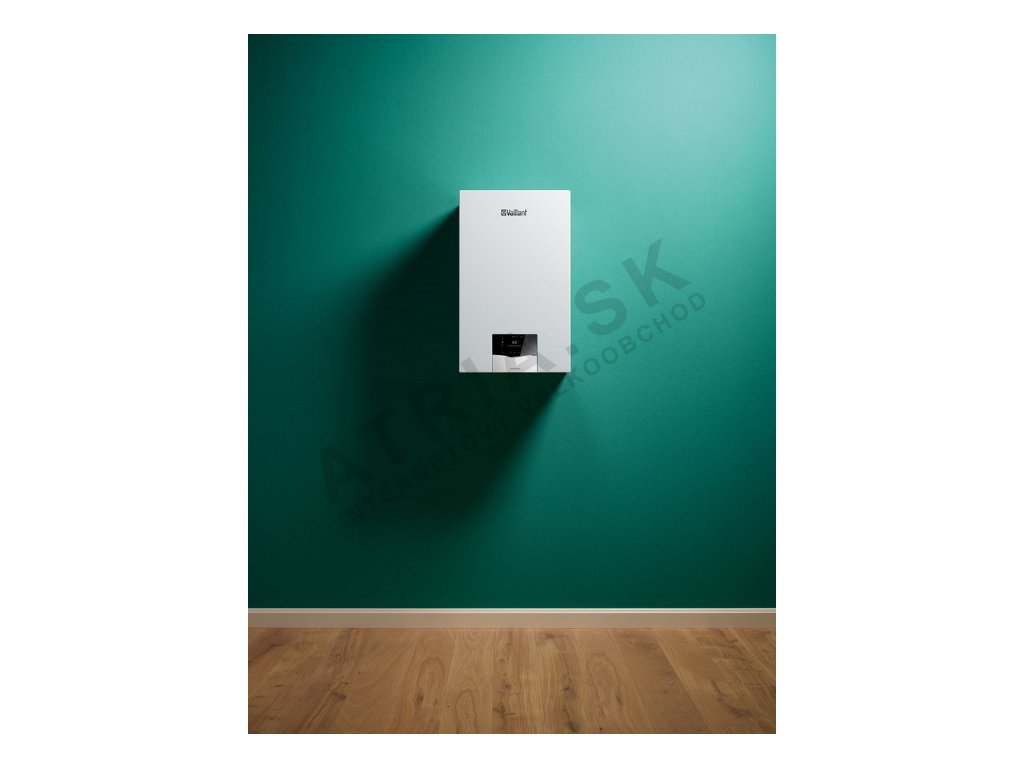

Kotol ecoTEC plus IoniDetect — konštrukcia a princíp

• Technológia IoniDetect: kotol automaticky rozpoznáva výkyvy v zložení privádzaného plynu a prispôsobuje im spaľovací proces tak, aby pracoval vždy s čo najvyššou účinnosťou.
• Dotykové ovládacie prvky a moderné užívateľské menu priamo na kotle.
• Kompatibilita s eBUS ekosystémom Vaillant — spoločná komunikačná zbernica pre ďalšie zdroje a príslušenstvo v tej istej sústave.
• Rozšíriteľnosť o tepelné čerpadlo, solárny ohrev alebo vetranie s rekuperáciou v rámci hybridnej/kombinovanej zostavy, bez potreby meniť riadiacu logiku kotla.

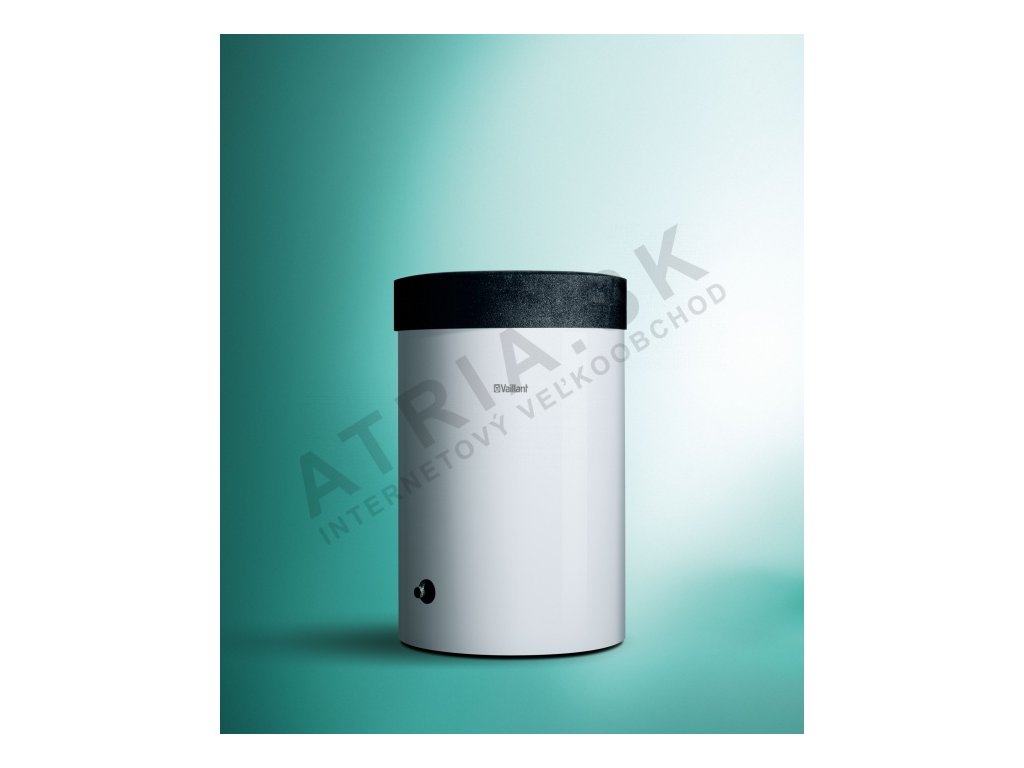

Zásobník uniSTOR VIH R 120 B

• Nepriamo ohrievaný, stacionárny (podlahový) zásobník TUV s objemom 117 l, určený pre závesné aj stacionárne kotly Vaillant.
• Energetická trieda B, štandardná tepelná izolácia triedy B.
• Oceľová nádoba aj vykurovacia špirála smaltované z vnútornej strany, vstavaná horčíková anóda ako ochrana proti korózii.
• Vypúšťací ventil a nastaviteľné vyrovnávacie skrutky pre presné ustavenie na nerovnej podlahe.

Regulácia — VRT 51f a VR 940f

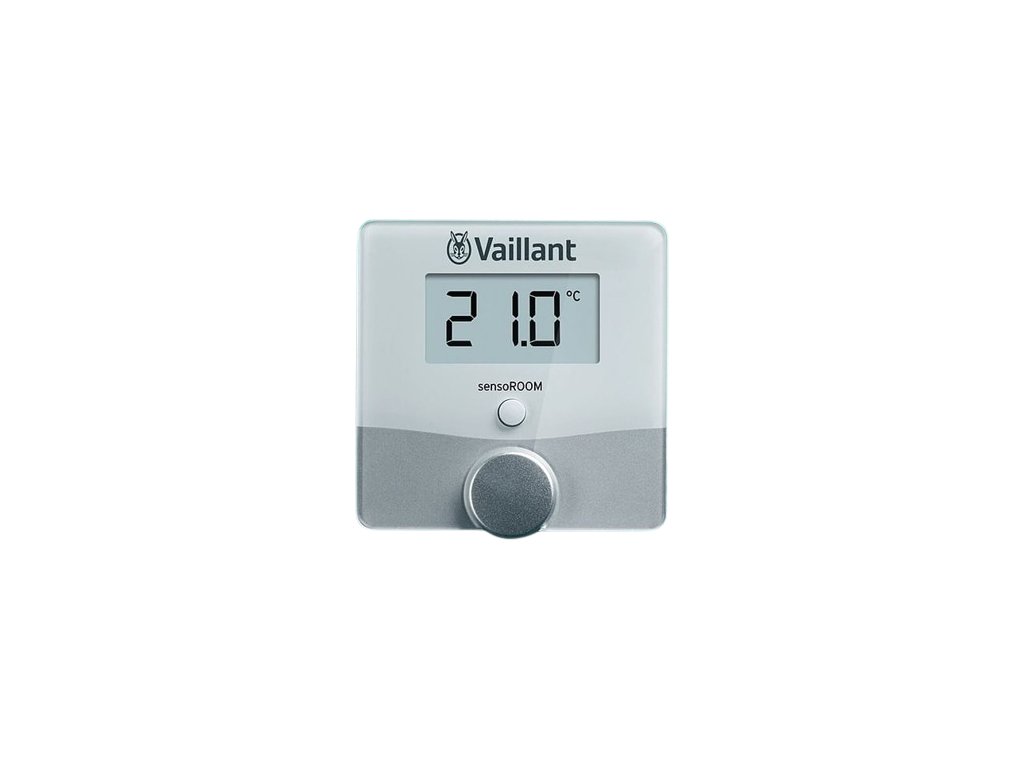

VRT 51f je bezdrôtový ekvitermický izbový regulátor — s kotlom komunikuje rádiovým signálom, takže medzi miestom jeho inštalácie a kotlom nie je potrebné viesť kábel. V praxi to montážnikovi zjednodušuje inštaláciu najmä pri rekonštrukciách a dodatočných osadeniach, kde by ťahanie novej kabeláže znamenalo búranie, drážkovanie alebo viditeľné lišty; oproti drôtovému riešeniu typu sensoCOMFORT tak odpadá práve táto časť práce. VR 940f (myVAILLANT connect) je internetová brána, ktorá dopĺňa reguláciu o vzdialené ovládanie a nastavenie teploty cez aplikáciu myVAILLANT, kompatibilná s plynovými kotlami aj tepelnými čerpadlami (od novembra 2022) s podporou pre 1 vykurovací okruh. Z pohľadu montáže tak ide o dvojicu doplnkov, ktoré sa dajú nasadiť samostatne aj spolu — VRT 51f rieši samotnú ekvitermickú reguláciu priestoru, VR 940f k nej pridáva výhradne diaľkový prístup a nemení nič na spôsobe, akým regulátor s kotlom komunikuje.

Parametre

Kotol

Zásobník uniSTOR VIH R 120 B

Pre technika

Prepojovacie potrubie medzi kotlom a zásobníkom nie je súčasťou tejto dodávky — počítajte s ním ako so samostatnou položkou pri kalkulácii materiálu a montážnych prác. Podlahové (stacionárne) vyhotovenie zásobníka VIH R 120 B na rozdiel od závesných zásobníkov vyžaduje voľnú podlahovú plochu v technickej miestnosti; pri výške 853 mm a dĺžke 590 mm sa oplatí pred montážou overiť dostupný priestor vedľa/pod kotlom vrátane manipulačného priestoru pre prípadný neskorší servis anódy alebo výmenníka. Pri výbere regulátora zvážte bezdrôtový VRT 51f najmä tam, kde by trasa kábla k drôtovému sensoCOMFORT musela viesť cez už hotové konštrukcie, priečky s podlahovým vykurovaním alebo bytové jadrá — ušetríte búranie aj lištovanie, výmenou za drobnú závislosť od dosahu rádiového signálu a stavu napájania v regulátore. Pri návrhu hydrauliky počítajte so zvyškovou dopravnou výškou obehového čerpadla kotla 0,025 MPa (0,25 bar) — pri rozsiahlejšej alebo hydraulicky náročnejšej sústave (viac okruhov, dlhšie trasy) to môže znamenať potrebu hydraulického vyrovnávača alebo posilňujúceho čerpadla, čo sa oplatí overiť už vo fáze projektu, nie až pri spúšťaní. Elektrické krytie kotla IPX4D zároveň určuje, do akej vzdialenosti od zdrojov striekajúcej vody (napr. sprchy) sa smie v technickej miestnosti umiestniť.

Časté otázky montážnych firiem k tomuto modelu

Dá sa VRT 51f dodatočne nahradiť drôtovým regulátorom, ak zákazník zmení názor?
Áno. Kotol VU 25CS/1-5 ecoTEC plus komunikuje cez eBUS, takže bezdrôtový aj drôtový regulátor pracujú na strane kotla s rovnakým rozhraním — zmena je otázka výmeny regulátora, nie zásahu do kotla.

Je súčasťou tejto zostavy aj prepojovacie potrubie medzi kotlom a zásobníkom?
Nie. Prepojenie kotol–zásobník nie je súčasťou dodávky a treba ho objednať a osadiť samostatne.

Postačuje výkon kotla na rýchly ohrev 117-litrového zásobníka?
Áno. Pri maximálnom výkone zásobníka 30,9 kW a deklarovanej dobe ohrevu z 10 na 60 °C za 15,8 minúty je kotol v tejto výkonovej triede bežne nasadzovaný zdroj pre tento typ zásobníka; reálny čas ohrevu v praxi limituje skôr výkon kotla než samotný výmenník.

Vyžaduje si VR 940f vlastnú SIM kartu alebo mobilné dáta?
Nie. VR 940f je internetová brána, ktorá sa pripája do siete na strane zákazníka (podľa inštalácie) a komunikuje s aplikáciou myVAILLANT cez jeho internetové pripojenie, nie cez vlastné mobilné dáta.

Je zásobník VIH R 120 B viazaný len na tento konkrétny model kotla?
Nie. Podľa výrobcu je uniSTOR VIH R 120 B určený pre závesné aj stacionárne kotly Vaillant všeobecne, takže nie je obmedzený len na VU 25CS/1-5.

Treba na horčíkovej anóde v zásobníku niečo servisovať?
Áno. Zásobník aj vykurovacia špirála sú z vnútornej strany smaltované a doplnené vstavanou horčíkovou anódou proti korózii — ide o opotrebiteľný diel, ktorého stav sa kontroluje pri pravidelnej údržbe a podľa opotrebenia sa vymieňa.

Stačí zvyšková dopravná výška obehového čerpadla kotla na väčšiu sústavu, alebo treba počítať s posilňujúcim čerpadlom?
Kotol udáva zvyškovú dopravnú výšku 0,025 MPa (0,25 bar); pre bežný jednoduchý okruh to spravidla postačuje, no pri viacerých okruhoch alebo dlhších trasách je vhodné hydrauliku vopred prepočítať a podľa potreby doplniť hydraulický vyrovnávač dynamických tlakov alebo samostatné obehové čerpadlo okruhu.
