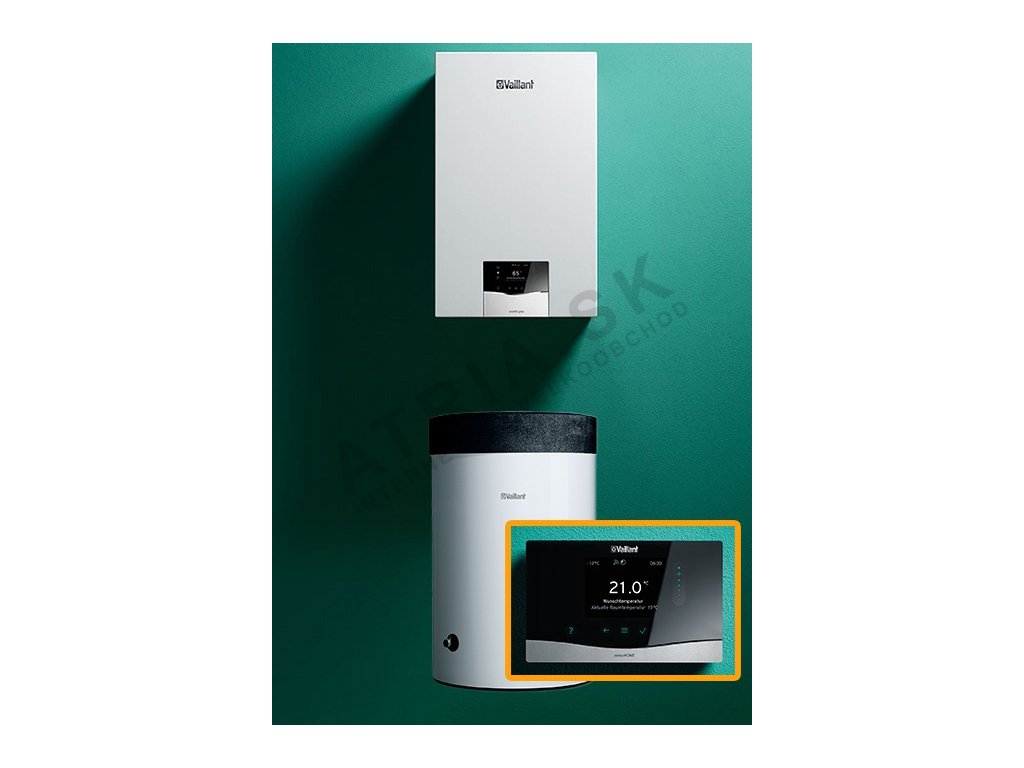

Vaillant VU 25CS/1-5 ecoTEC plus IoniDetect + VIH R 120 B + sensoCOMFORT 720
Kód: 0010044674Súvisiaci tovar
Podrobný popis
Zostava je určená pre montážnych firiem, ktoré hľadajú vyváženú a overenú kombináciu pre bežný rodinný dom so stredne veľkou až vyššou potrebou teplej vody – kondenzačný kotol strednej výkonovej triedy (2,5 – 24,7 kW pri 80/60 °C) je tu spárovaný s väčším, 117-litrovým stacionárnym (podlahovým) zásobníkom uniSTOR VIH R 120 B. Ide o štandardnú, často realizovanú konfiguráciu tam, kde je v dome dostatok podlahovej plochy na osadenie samostatne stojaceho zásobníka a zároveň sa počíta s vyšším komfortom prípravy teplej vody než pri závesných zásobníkoch nižších objemov. Regulácia je riešená systémovým ekvitermickým regulátorom sensoCOMFORT 720. Dôležité pre kalkuláciu zákazky: prepojovacie potrubie medzi kotlom a zásobníkom (vratné aj výstupné vetvy, poistný okruh) nie je súčasťou tejto zostavy a treba ho na stavbe doplniť/nadimenzovať samostatne.

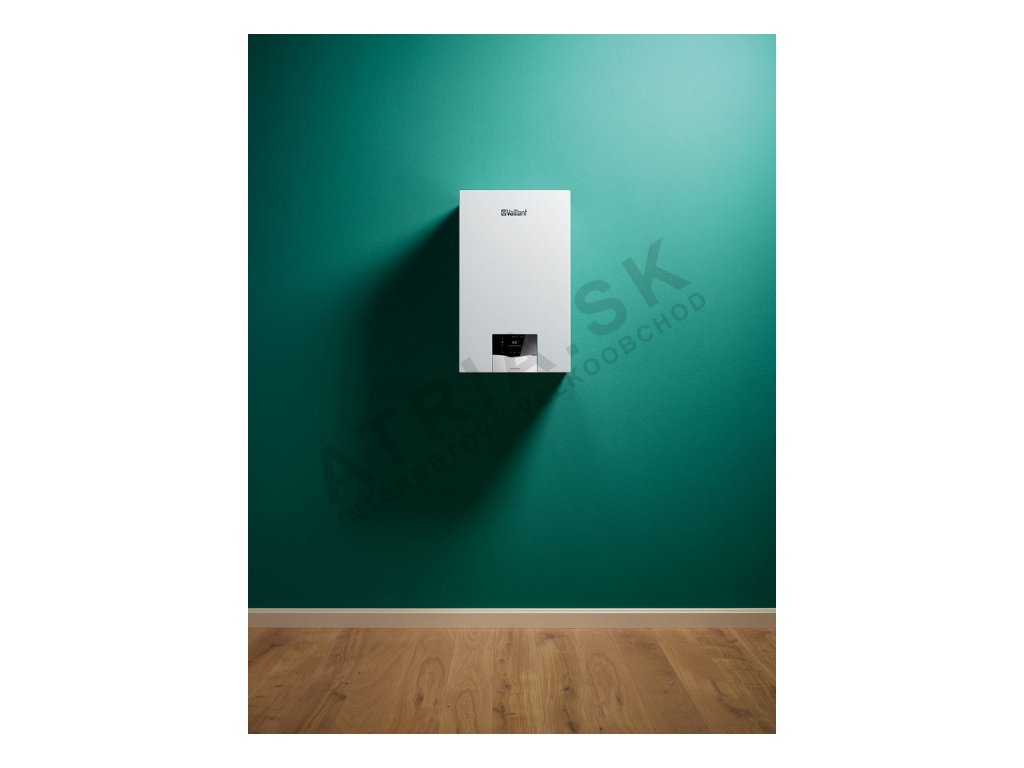

Kotol ecoTEC plus IoniDetect — konštrukcia a princíp
- Technológia IoniDetect – kotol priebežne vyhodnocuje kolísanie zloženia zemného plynu a automaticky prispôsobuje spaľovací proces tak, aby pracoval vždy s najvyššou účinnosťou bez ohľadu na kvalitu dodávaného plynu.
- Dotykové ovládacie prvky a prehľadné užívateľské menu priamo na kotle, moderné konštrukčné vyhotovenie.
- Plná kompatibilita s ekosystémom eBUS – spoločná komunikačná zbernica pre reguláciu, zásobník aj prípadné doplnkové zdroje.
- Systém je navrhnutý ako otvorený pre budúce rozšírenie o tepelné čerpadlo, solárny ohrev alebo vetranie s rekuperáciou – všetky komponenty komunikujú cez rovnaké rozhranie, čo zjednodušuje prípadnú neskoršiu dostavbu systému bez výmeny riadiacej elektroniky.
- V spojení s regulátorom sensoCOMFORT je možné systém presne doladiť na konkrétny objekt (vykurovacia krivka, prevádzkové časy, TÚV) a reálne znížiť prevádzkové náklady.
Zásobník uniSTOR VIH R 120 B
- Nepriamo ohrievaný stacionárny (podlahový) zásobník teplej vody s objemom 117 l, určený pre pripojenie k závesným aj stacionárnym kotlom.
- Energetická trieda B, štandardná tepelná izolácia triedy B.
- Oceľová nádoba aj vyhrievacia špirála (výmenník) sú z vnútornej strany smaltované – ochrana proti korózii spôsobenej vodným kameňom a chemickým zložením vody.
- Vstavaná ochranná horčíková anóda ako dodatočná katodická ochrana nádoby.
- Vypúšťací ventil pre servis a údržbu.
- Nastaviteľné vyrovnávacie skrutky na nohách – umožňujú presné vyrovnanie na nerovnej podlahe bez podkladania.

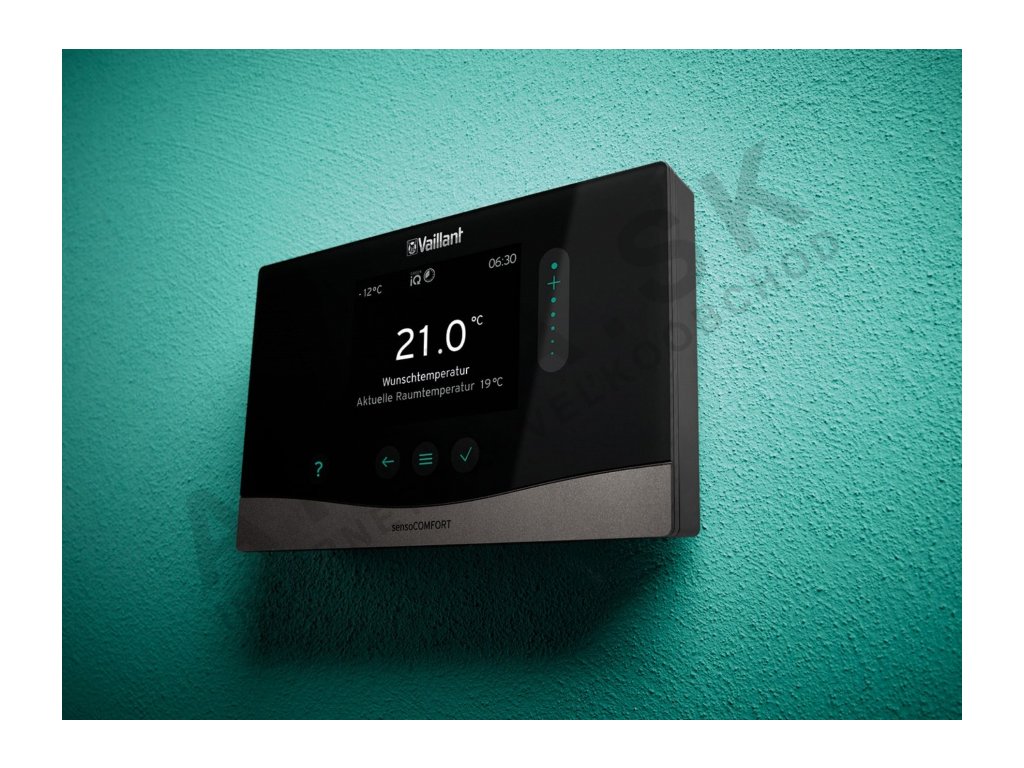

Regulátor sensoCOMFORT 720
- Ekvitermický systémový regulátor s 3,5" displejom s vysokým rozlíšením a 6 podsvietenými dotykovými tlačidlami.
- Riadi prípravu teplej vody a súčasne až 9 zmiešaných vykurovacích okruhov (pri osadení príslušných rozširujúcich modulov).
- Podporuje kaskádové zapojenie 2 – 7 kotlov.
- Kompatibilný s tepelnými čerpadlami, hybridnými systémami (kombinácia kotol + tepelné čerpadlo), solárnym ohrevom aj centrálnym vetraním – regulátor teda počíta aj s prípadnou budúcou dostavbou systému nad rámec tejto zostavy.
- Funkcie inštalačného asistenta a asistenta časových programov uľahčujú prvotné uvedenie do prevádzky a nastavenie prevádzkových režimov na stavbe.
- Voliteľne ovládateľný aj cez aplikáciu sensoAPP, funkcia vysúšania podláh a snímač vlhkosti vzduchu.
Parametre
Kotol
Zásobník uniSTOR VIH R 120 B
Pre technika
Pripojenie zásobníka ku kotlu (prepojovacie potrubie výstup/vstup kúrenia aj TÚV, poistný okruh) nie je súčasťou dodávky – s materiálom a prácou na tejto časti treba počítať v cenovej ponuke pre zákazníka samostatne. Zásobník je riešený ako stacionárny (podlahový), preto je potrebná voľná podlahová plocha na jeho osadenie vedľa kotla; pri návrhu priestoru počítajte s výškou zásobníka 853 mm plus manipulačný priestor okolo pripojovacích hrdiel a vypúšťacieho ventilu. Oproti drahšej línii "exclusive" táto zostava neobsahuje internetový modul VR 940f – diaľkové ovládanie a vzdialený dohľad nad systémom cez appku tu nie je súčasťou dodávky a je potrebné ho prípadne doplniť samostatným modulom. Rovnako zásobník je tu v štandardnej energetickej triede B (nie v prémiovej triede A+, ako je to pri niektorých "exclusive" zostavách) – pri kalkulácii pre zákazníka, ktorý porovnáva ponuky, je vhodné na tento rozdiel v triede aj vo výbave vopred upozorniť.
Časté otázky montážnych firiem k tomuto modelu
Je v cene zostavy zahrnuté aj prepojovacie potrubie medzi kotlom a zásobníkom?
Nie. Zostava obsahuje kotol, zásobník, regulátor, snímač teploty TÚV v zásobníku a dištančný rám pod kotol. Prepojovacie potrubie (vykurovacia aj TÚV vetva) treba naceniť a dodať samostatne podľa reálnej dispozície na stavbe.
Dá sa k tejto zostave dodatočne pripojiť tepelné čerpadlo alebo solárny ohrev?
Áno. Kotol aj regulátor sensoCOMFORT 720 komunikujú cez zbernicu eBUS a regulátor priamo podporuje hybridné systémy (kotol + tepelné čerpadlo) aj solárny ohrev – rozšírenie systému je možné bez výmeny riadiacej elektroniky, stačí doplniť príslušné moduly a snímače.
Koľko vykurovacích okruhov vie regulátor reálne obslúžiť?
Základ je príprava TÚV a jeden vykurovací okruh, po osadení rozširujúcich modulov (zmiešavacie moduly) vie sensoCOMFORT 720 riadiť až 9 zmiešaných vykurovacích okruhov, prípadne kaskádu 2 až 7 kotlov.
Je potrebný neutralizátor kondenzátu?
Kotol má triedu NOx 6, kondenzát je však štandardne kyslý ako pri každom kondenzačnom kotle tejto kategórie – potrebu neutralizácie posúďte podľa spôsobu odvodu (verejná kanalizácia vs. vlastná ČOV/žumpa) a miestnych predpisov, hadica na odvod kondenzátu má rozmer 19 mm.
Obsahuje zostava internetový modul na diaľkové ovládanie?
Nie, táto konfigurácia (na rozdiel od "exclusive" línie s modulom VR 940f) internetový modul neobsahuje. Diaľkové ovládanie cez appku sensoAPP je možné doplniť samostatným modulom sensoNET, ktorý nie je súčasťou tejto zostavy.
Aké pripojovacie rozmery treba pripraviť na strane zásobníka?
Pripojenie výmenníka R 3/4", pripojenie TÚV R 1", pripojenie cirkulácie R 3/4". Zásobník má výšku 853 mm a dĺžku (priemer) 590 mm, hmotnosť 68 kg – pri podlahovej inštalácii počítajte aj s nastaviteľnými vyrovnávacími skrutkami na kompenzáciu nerovnej podlahy.
Dodatočné parametre
| Kategória: | Vaillant ecoTec plus, pro |
|---|---|
| Záruka: | 2 roky |
| Hmotnosť: | 60 kg |
| Bezpečnostný termostat: | áno |
| Dodávané príslušenstvo: | elektrický kábel, sifón, návod, záručný list |
| Elektrické krytie: | IPX4D |
| Elektronické zapaľovanie: | áno |
| Elektronika: | eBus 2.0 (od verzie 2014) |
| Hmotnosť prázdneho kotla: | 34 kg |
| Horný výkon kotla: | 26,4 kW |
| Krajina pôvodu: | EU |
| Letný režim: | áno |
| Maximálny pracovný tlak: | 300 kPa |
| Maximálny tlak TV: | 1 mPa |
| Možnosť pripojenia zásobníka: | áno |
| Možnosť rozšírenej záruky: | áno |
| Napätie/frekvencia: | 230V/50Hz |
| Nastaviteľný rozsah teploty VV: | 15 - 80 °C |
| Normovaný stupeň využitia pri 40/30 °C: | max. 109,5 % |
| Palivo: | zemný plyn / propán |
| Prevedenie komína: | TURBO |
| Priebeh zmeny výkonu: | modulovaný |
| Pripojenie el. napätia: | 230V |
| Pripojenie koncentrického dymovodu: | áno |
| Pripojenie oddeleného dymovodu: | áno |
| Prípojka TUV: | 1/2" |
| Prípojka vody: | 3/4" |
| Rozmery: | 720 x 440 x 338 mm |
| Spodný výkon kotla: | 2,8 kW |
| Spustenie kotla: | servisným technikom VAILLANT |
| Trieda emisií NOx: | 6 |
| Určenie kotla: | s možnosťou pripojenia zásobníka, kotol v zostave so 120 l zásobníkom |
| Veľkosť zásobníka TÚV: | 117 l |
| Vhodný pre podlahové kúrenie: | áno |
| Výkon pri ohreve TV: | 27,5 kW |
| Výkon pri tepl. spáde 50/30 °C: | 2,8 - 26,4 kW |
| Výkon pri tepl. spáde 80/60 °C: | 2,5 - 24,7 kW |
| Výkon TUV: | 27 kW |
| Zabudovaný filter vody: | nie |
| Výkon kotla na vykurovanie: | vysoký výkon nad 16 kW |
| Výrobca: | Vaillant |
-
(4,83 MB) Návod na obsluhu
-
(192 kB) Prospekt
-
(938 kB) Prehlásenie o zhode
-
(711 kB) Prospekt ecoTEC plus
-
(587 kB) Návod na obsluhu ecoTEC plus
-
(299 kB) Vyhlásenie o zhode ecoTEC plus
-
(604 kB) Návod na obsluhu uniSTOR VIH R
