Vaillant VU 246/5-3 ecoTEC pro + VIH R 120 B
Kód: 0010013506Súvisiaci tovar
Podrobný popis
Zostava pre montážne firmy, ktoré potrebujú funkčnú kombináciu kotla a zásobníka strednej veľkosti bez zbytočného predimenzovania priestoru: závesný kondenzačný kotol Vaillant VU 246/5-3 ecoTEC pro (rozsah menovitého tepelného výkonu 6,2–24,0 kW pri 80/60 °C) v zostave so stacionárnym (podlahovým) nepriamo ohrievaným zásobníkom teplej vody uniSTOR VIH R 120 B s objemom 117 l. Súčasťou dodávky je aj snímač teploty teplej vody do zásobníka a dištančný rám pod kotol. Dôležité pre kalkuláciu materiálu a montážneho postupu: prepojovacie potrubie medzi kotlom a zásobníkom NIE JE súčasťou tejto zostavy a treba ho objednať samostatne podľa dispozície konkrétnej kotolne. Ide o overenú zostavu strednej veľkosti (117 l), ktorá pokrýva bežnú spotrebu teplej vody v rodinnom dome bez nutnosti riešiť nadrozmerný zásobník tam, kde nie je potrebný.
Kotol VU 246/5-3 ecoTEC pro — konštrukcia a princíp
- Thermo-Compact modul s nerezovým horákom a ventilátorom, integrálny kondenzačný výmenník tepla z nerezovej ocele
- Funkcia Aqua-Power Plus – až o 21 % vyšší výkon pri príprave teplej vody
- Vstavaný kompozitný trojcestný prepínací ventil a vstavaná regulácia nepriamo vykurovaného zásobníka – kotol je pripravený na pripojenie zásobníkového ohrievača bez potreby externého ventilu
- Automatický diagnostický systém s digitálnym zobrazovaním prevádzkových stavov a analýzou režimu kotla
- Dvojstupňové energeticky úsporné obehové čerpadlo, expanzná nádoba, automatický odvzdušňovač a odvádzač kondenzátu (sifón) sú súčasťou vybavenia kotla
- Normovaný stupeň využitia 109 %, hodnota NOx v spalinách pod 60 mg/m³, energetická trieda A
Nasadenie
- Vhodný na podlahové aj radiátorové vykurovanie
- Kompaktné rozmery (720 × 440 × 338 mm) umožňujú inštaláciu aj v podkrovných a inak stiesnených priestoroch
- Vykurovací systém možno pripraviť (rozvody, napojenia) ešte pred samotnou montážou kotla, čo uľahčuje koordináciu s ostatnými remeslami na stavbe
- Prevádzka nezávislá alebo závislá od objemu miestnosti (prívodu spaľovacieho vzduchu) – voliteľné podľa typu odťahu spalín

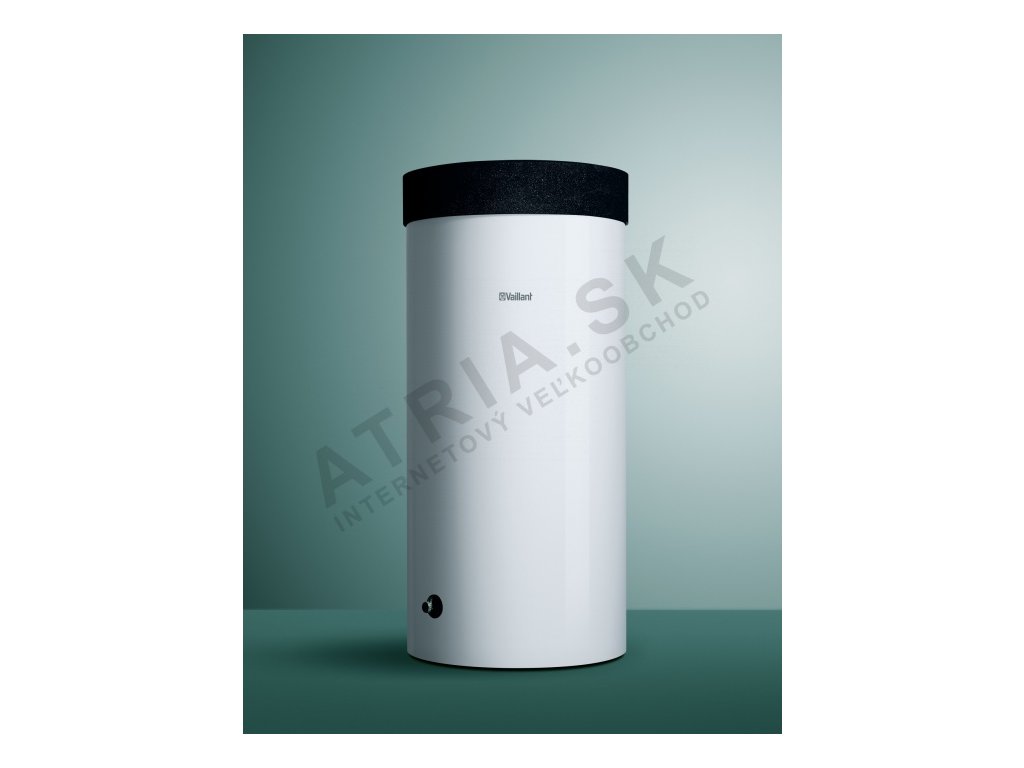

Zásobník uniSTOR VIH R 120 B
- Nepriamo ohrievaný stacionárny (podlahový) zásobník teplej vody s objemom 117 l, určený pre závesné aj stacionárne kotly
- Zásobník aj vyhrievacia špirála sú z vnútornej strany smaltované, so vstavanou ochrannou horčíkovou anódou
- Štandardná tepelná izolácia triedy B, energetická trieda B
- Nastaviteľné vyrovnávacie skrutky pre presné ustavenie na nerovnom podklade
- Vypúšťací ventil je súčasťou zásobníka
Parametre
Kotol Vaillant VU 246/5-3 ecoTEC pro
Zásobník uniSTOR VIH R 120 B
Pre technika
Prepojenie medzi kotlom a zásobníkom (potrubie teplej vody, vykurovacej vody a príslušné tvarovky) nie je súčasťou dodávky tejto zostavy – treba ho objednať a nadimenzovať samostatne podľa konkrétnej dispozície kotolne a vzdialenosti medzi kotlom a zásobníkom. Pri manipulácii a osadzovaní počítajte s hmotnosťou prázdneho zásobníka 68 kg; po naplnení (117 l vody) je celková hmotnosť podstatne vyššia, čo treba zohľadniť pri statike podlahy alebo podstavca, najmä pri inštalácii v podkroví alebo na medziposchodí. Pri objednávke prepojovacieho potrubia odporúčame vopred overiť aj trasu vedenia (dĺžku, počet kolien) priamo na mieste stavby – zostava sama osebe žiadnu konkrétnu dĺžku ani typ potrubia nepredpisuje.
Časté otázky montážnych firiem k tomuto modelu
Čo presne je súčasťou tejto zostavy a čo nie?
Zostava obsahuje kotol VU 246/5-3 ecoTEC pro, zásobník uniSTOR VIH R 120 B, snímač teploty teplej vody do zásobníka a dištančný rám pod kotol. Prepojovacie potrubie medzi kotlom a zásobníkom súčasťou zostavy nie je a treba ho objednať zvlášť.
Aký je rozdiel oproti zostave s menším zásobníkom VIH Q75 B?
VIH Q75 B je menší, nástenný zásobník s objemom 68 l, vhodný skôr pre menšie domácnosti alebo byty s nižšou špičkovou spotrebou teplej vody. VIH R 120 B je stacionárny (podlahový) zásobník s takmer dvojnásobným objemom 117 l, vhodný pre bežnú rodinnú prevádzku.
Aký je rozdiel oproti zostave s väčším zásobníkom VIH R150 B?
Ide o rovnaký konštrukčný typ (stacionárny podlahový zásobník). VIH R150 B má vyšší objem 144 l a je vhodný pre domácnosti s vyššou špičkovou spotrebou teplej vody alebo väčším počtom odberných miest. VIH R 120 B s objemom 117 l je bežná stredná voľba pre typický rodinný dom.
Aké pripojovacie rozmery treba zohľadniť pri objednávaní prepojovacieho potrubia?
Výmenník zásobníka má pripojenie R 3/4", vývod teplej vody R 1" a cirkulácia R 3/4". Potrubie a tvarovky treba objednať samostatne podľa týchto rozmerov a reálnej vzdialenosti medzi kotlom a zásobníkom na mieste inštalácie – zostava neobsahuje žiadny predpísaný dĺžkový diel, takže voľba materiálu (napr. meď, nerez) ostáva na montážnej firme podľa zvyklostí a požiadaviek investora.
Je potrebný samostatný trojcestný ventil na prepojenie so zásobníkom?
Nie, kotol má vstavaný kompozitný trojcestný prepínací ventil aj vstavanú reguláciu nepriamo vykurovaného zásobníka, takže dodatočný externý ventil nie je potrebný.
Dá sa vykurovací systém pripraviť ešte pred montážou kotla?
Áno, kotol umožňuje prípravu vykurovacieho systému (rozvody, napojenia) ešte pred vlastnou montážou samotného kotla, čo sa oplatí využiť pri koordinácii s ostatnými remeslami na stavbe – kotol samotný sa tak môže osadiť až v neskoršej fáze, keď je priestor kotolne kompletne pripravený.
Na čo si dať pozor pri statike umiestnenia zásobníka?
Prázdny zásobník váži 68 kg, po naplnení 117 l vody je hmotnosť výrazne vyššia – pri osadzovaní na medziposchodí, v podkroví alebo na ľahkej konštrukcii je potrebné vopred overiť únosnosť podkladu a zásobník ustaviť pomocou nastaviteľných vyrovnávacích skrutiek.
Dodatočné parametre
| Kategória: | Vaillant ecoTec plus, pro |
|---|---|
| Záruka: | 2 roky |
| Hmotnosť: | 60 kg |
| Automatický diagnostický systém: | áno |
| Bezpečnostný termostat: | áno |
| Číslo CE: | 1312BV5392 |
| Dodávané príslušenstvo: | elektrický kábel, sifón, návod, záručný list |
| Elektrická trieda: | I |
| Elektrické krytie: | IPX4D |
| Elektronické zapaľovanie: | áno |
| Elektronika: | eBus 2.0 (od verzie 2014) |
| ? Expanzná nádoba: | 10 litrová |
| Hmotnosť prázdneho kotla: | 37 kg |
| Hodnota spalín CO: | 98 ppm / 105 mg/kWh |
| Hodnota spalín CO2: | 105 % |
| Horný výkon kotla: | 25,5 kW |
| Intenzita prúdu: | 0,75 A |
| Krajina pôvodu: | EU |
| Letný režim: | áno |
| Maximálny pracovný tlak: | 300 kPa |
| Maximálny tlak TV: | 1 mPa |
| Množstvo kondenzátu: | 1,7 l/hod |
| Možnosť dvojbodovej regulácie: | nie |
| Možnosť nastavenia výkonu čerpadla: | áno |
| Možnosť prestavby na PB: | áno |
| Možnosť prevádzky bez termostatu: | áno |
| Možnosť pripojenia bezdrôtového termostatu: | áno |
| Možnosť pripojenia soláru: | nie |
| Možnosť pripojenia zásobníka: | nie |
| Možnosť rozšírenej záruky: | áno |
| Možnosť úpravy výkonu kotla: | áno |
| Napájací tlak plynu: | 20 mbar/ 0,002 MPa, 37 mbar/ 0,0037 MPa |
| Napätie/frekvencia: | 230V/50Hz |
| Nastaviteľný rozsah teploty TV: | 45 - 65 °C |
| Nastaviteľný rozsah teploty VV: | 10 - 80 °C |
| Normovaný stupeň využitia pri 40/30 °C: | max. 108,4 % |
| Odporučený filter vykurovania: | Total filter 3/4" |
| Odporučený regulátor: | Vaillant calormatic 450 |
| Odporučený solárny set: | HEWALEX |
| Palivo: | zemný plyn / propán |
| Poistka: | 2 A |
| Prevedenie komína: | TURBO |
| Priebeh zmeny výkonu: | modulovaný |
| Príkon: | 178 W |
| Pripojenie el. napätia: | 230V |
| Pripojenie koncentrického dymovodu: | áno |
| Pripojenie oddeleného dymovodu: | áno |
| Prípojka TUV: | 1/2" |
| Prípojka vody: | 3/4" |
| Propán G31 - prietok plynu pri maximálnom výkone v režime teplej vody: | 1,98 kg/h |
| Propán G31 - prietok plynu pri maximálnom výkone v režime vykurovania: | 1,44 kg/h |
| Propán G31 - prietok plynu pri minimálnom výkone: | 0,40 kg/h |
| Rozmery: | 720 x 440 x 338 mm |
| Spodný výkon kotla: | 6,9 kW |
| Spustenie kotla: | servisným technikom VAILLANT |
| Špecifický prietok TV: | 15 l/min |
| Určenie kotla: | s integrovaným zásobníkom |
| Vážená hodnota NOx: | 22,0 ppm / 39,9 mg/kWh |
| Večný plamienok: | nie |
| Veľkosť zásobníka TÚV: | 115 |
| Vhodný pre podlahové kúrenie: | áno |
| Výkon pri ohreve TV: | 28 kW |
| Výkon pri tepl. spáde 50/30 °C: | 6,9 - 25,5 kW |
| Výkon pri tepl. spáde 80/60 °C: | 6,2 - 24,0 kW |
| Výkon TUV: | 28 kW |
| Zabudovaný filter vody: | nie |
| Zemný plyn G20 - prietok plynu pri maximálnom výkone v režime teplej vody: | 2,70 m3/h |
| Zemný plyn G20 - prietok plynu pri maximálnom výkone v režime vykurovania: | 1,96 m3/h |
| Zemný plyn G20 - prietok plynu pri minimálnom výkone: | 0,54 m3/h |
| Výkon kotla na vykurovanie: | vysoký výkon nad 16 kW |
| Výrobca: | Vaillant |
