Vaillant VU 20CS/1-7 ecoTEC exclusive IoniDetect + VIH Q 75 B pod kotlom + sensoCOMFORT 720 + VR 940f
Kód: 0010039692Súvisiaci tovar
Podrobný popis
Štvordielna zostava Vaillant pre montážnych firiem, ktorá spája závesný kondenzačný kotol VU 20CS/1-7 ecoTEC exclusive IoniDetect, zásobník TÚV uniSTOR VIH Q 75 B, ekvitermický regulátor sensoCOMFORT 720 a internetový modul VR 940f do jedného zladeného riešenia s jednotným dizajnom krytov. V tomto variante je zásobník riešený ako podstavný – montuje sa priamo pod kotol, čím zostava zaberá výrazne užší úsek steny než bočná verzia s rovnakým zásobníkom (tá si vyžaduje voľný priestor vedľa kotla, tu stačí voľný priestor smerom nadol). Ide teda o riešenie určené predovšetkým na miesta, kde je šírka steny obmedzená a naopak je k dispozícii dostatočná výška – typicky zamurované výklenky, technické miestnosti s nízkym pôdorysom alebo rekonštrukcie bytových kotolní, kde sa mení pôvodný zásobníkový kotol za závesnú kondenzačnú jednotku so samostatným zásobníkom. Súčasťou dodávky sú estetické izolačné kryty a dištančný rám zjednocujúce vzhľad oboch telies a originálna chrómovaná poistná skupina pre zásobník. Prepojovacie potrubie medzi kotlom a zásobníkom nie je súčasťou tejto zostavy a treba ho pri kalkulácii zákazky počítať ako samostatnú položku.

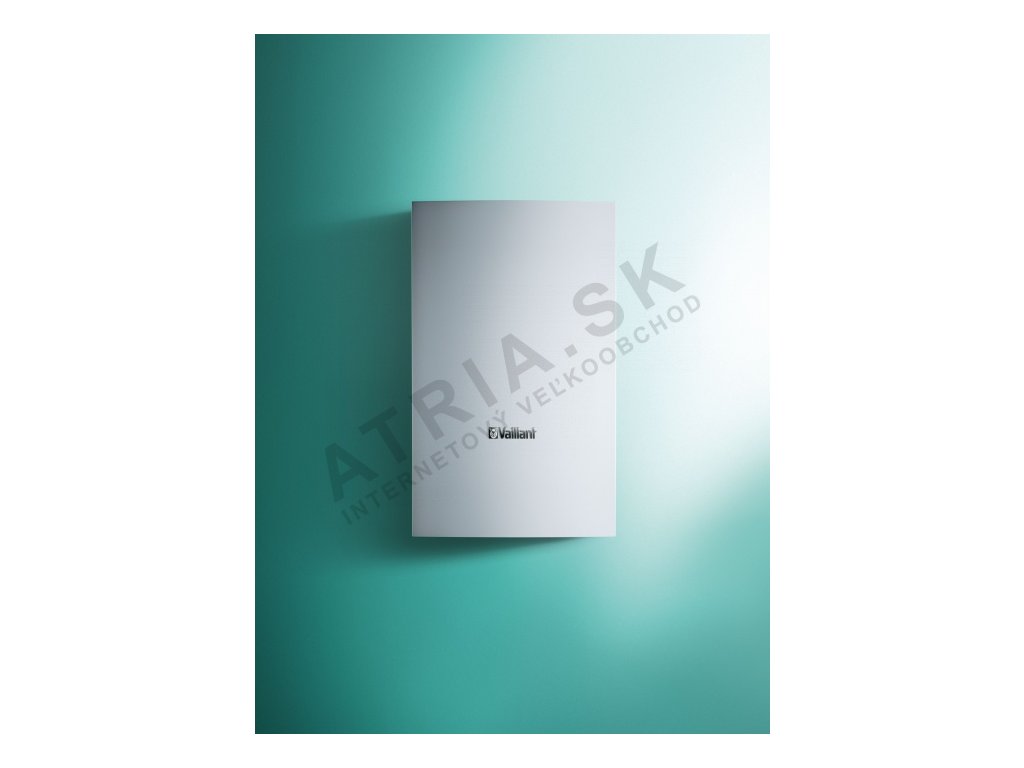

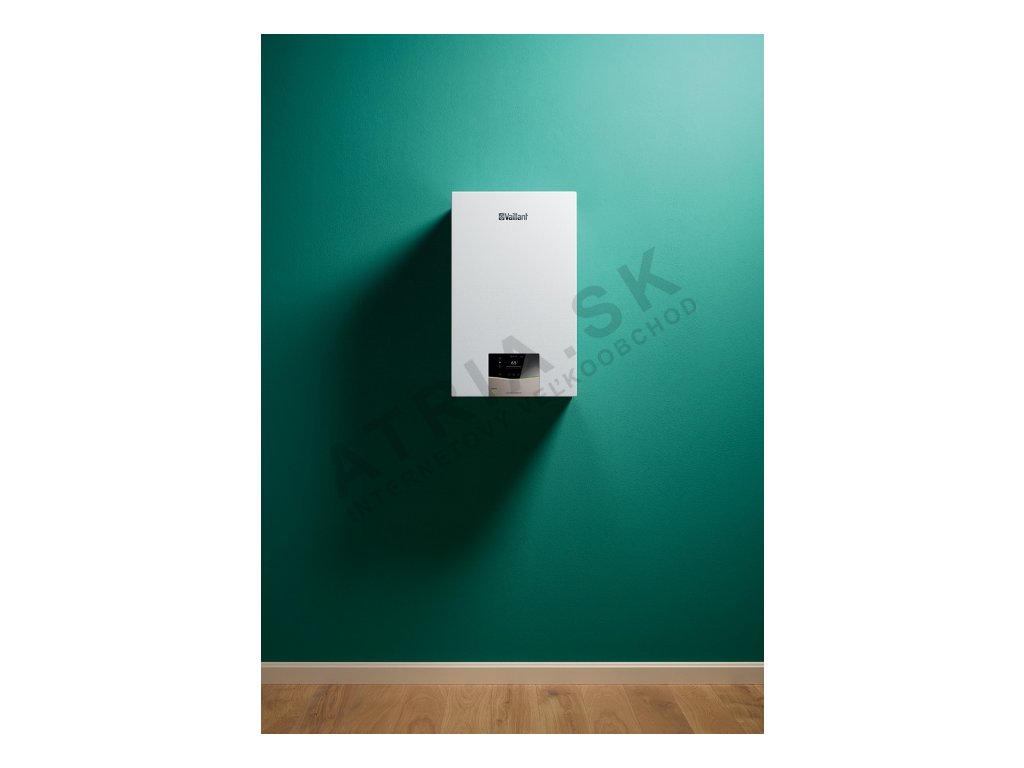

Kotol ecoTEC exclusive IoniDetect — konštrukcia a princíp
- Technológia IoniDetect priebežne vyhodnocuje zloženie a vlastnosti privádzaného plynu a spaľovací proces si podľa nameraných hodnôt sám optimalizuje na maximálny energetický výnos – rovnaký princíp funguje aj pri budúcich zmenách kvality dodávaného plynu bez zásahu servisného technika.
- Modulácia horáka v pomere 1:10 umožňuje plynulé prispôsobenie výkonu aktuálnej potrebe objektu, čo je pri tejto výkonovej triede (2,5–20,0 kW) výhodou najmä v prechodných obdobiach vykurovacej sezóny.
- Kotol patrí do radu Green iQ – kombinuje smart pripojenie cez WLAN s výrobným postupom šetriacim zdroje.

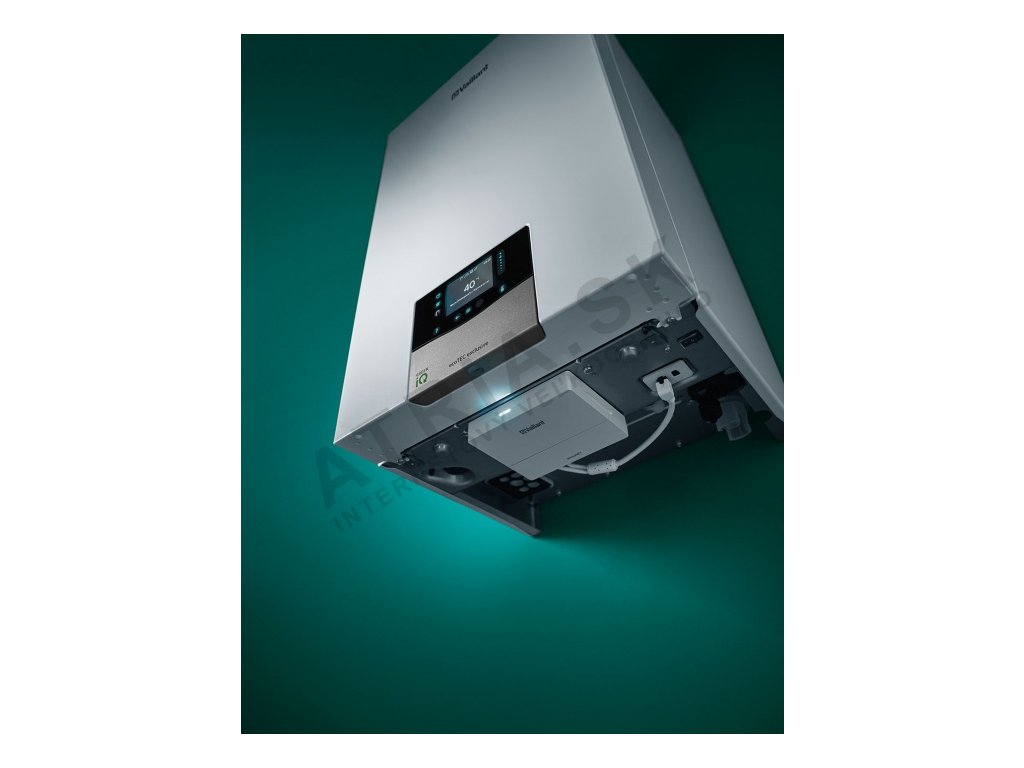

- Ovládací panel má dotykové prvky s posuvným ovládaním a osvetlený čierno-farebný displej s plným zobrazením textu, čo zjednodušuje nastavovanie priamo na kotle bez nutnosti mať pri sebe aplikáciu.
- Internetový komunikačný modul sensoNET je súčasťou balenia kotla a v kombinácii s regulátorom sensoCOMFORT a aplikáciou sensoAPP sprístupňuje diaľkové ovládanie zariadenia.
- Pripojenie cez eBUS/WLAN a modulárna koncepcia umožňujú kotol neskôr rozšíriť o tepelné čerpadlo, solárny systém alebo vetranie s rekuperáciou bez výmeny riadiacej elektroniky.
- Odvod spalín je riešený variabilne – cez stenu, strechu, existujúcou šachtou alebo svetlíkom, čo dáva montážnej firme voľnosť pri návrhu trasy dymovodu podľa dispozície konkrétneho objektu.
Zásobník uniSTOR VIH Q 75 B — montáž pod kotlom
- Nepriamo ohrievaný zásobník TÚV s objemom 68 l, energetickou triedou B, konštrukčne určený pre menšie domácnosti a pre kombináciu so závesnými kotlami radov ecoTEC plus a ecoTEC pro.
- Výrobca počíta s inštaláciou zásobníka vedľa alebo pod kotlom – táto zostava využíva variant pod kotlom, teda kompaktnejší pôdorys pripojenia oproti bočnému riešeniu.
- Vnútorný povrch nádoby má kvalitnú smaltovanú ochranu doplnenú vstavanou horčíkovou anódou proti korózii.
- Farebné vyhotovenie a dizajn krytu sú zladené s kotlom, takže zostava pôsobí ako jeden kompaktný celok aj vizuálne, nie ako dodatočne pripojený zásobník iného výrobcu.
- Vysoký trvalý výkon TÚV (738 l/h) a krátky čas ohrevu (12 minút z 10 na 60 °C) pokrývajú aj situácie so zvýšeným odberom teplej vody v krátkom čase.
- Tepelné straty zásobníka (0,9 kWh/24h) sú pri tomto objeme nízke, čo sa prejaví najmä pri celoročnej prevádzke, keď je zásobník väčšinu dní udržiavaný na nastavenej teplote bez aktuálneho odberu.
Regulátor sensoCOMFORT 720
- Ekvitermický systémový regulátor s 3,5" displejom s vysokým rozlíšením, 6 dotykovými tlačidlami a podsvietením.
- Funkcia asistenta inštalácie a vyhradené tlačidlo nápovede uľahčujú prvotné uvedenie systému do prevádzky priamo na mieste.
- Cez aplikáciu sensoAPP je možné nastavovať teploty, definovať časové intervaly s presnosťou na minútu a zapínať režim neprítomnosti.
- Regulátor riadi prípravu teplej vody a súčasne až 9 zmiešaných vykurovacích okruhov, čo ho predurčuje aj na väčšie objekty s rozvetveným rozvodom.
- Je kompatibilný s tepelnými čerpadlami, hybridnými systémami, solárnym ohrevom aj centrálnym vetraním a podporuje riadenie kaskády 2–7 kotlov – zostavu je preto možné použiť aj ako základ pre budúce rozšírenie o ďalší zdroj tepla.
Internetový modul VR 940f (myVAILLANT connect)
Modul VR 940f sprístupňuje diaľkové ovládanie celého vykurovacieho zariadenia cez aplikáciu myVAILLANT vrátane kontroly a nastavenia teploty na diaľku. Riadenie a optimalizácia prevádzky prebieha na základe údajov v reálnom čase, spracovaných na vysokovýkonných serveroch v rámci zabezpečenej IT infraštruktúry v súlade s GDPR. Modul je kompatibilný s plynovými kotlami a tepelnými čerpadlami vyrobenými od novembra 2022 a podporuje pripojenie 1 vykurovacieho okruhu. Funguje v spojení s regulátormi sensoROOM VRT 51f, VRT 50/2, sensoHOME aj sensoCOMFORT, takže rovnaký modul je možné použiť aj pri budúcej výmene alebo doplnení regulátora.
Parametre
Pre technika
Pripojovacie potrubie medzi kotlom a zásobníkom nie je súčasťou tejto zostavy – pri príprave zákazky ho treba objednať ako samostatnú položku podľa skutočnej dispozície kotolne. Montáž zásobníka pod kotol si vyžaduje dostatočnú svetlú výšku od podlahy po spodnú hranu kotla (spolu so servisným priestorom pre výmenu anódy a prípadný zásah do výmenníka), zato je nárok na šírku steny nižší než pri bočnej montáži rovnakého zásobníka vedľa kotla – v praxi ide o výhodnejšiu voľbu pri úzkych stenových segmentoch, napríklad v zamurovaných výklenkoch alebo pri rekonštrukciách bytových kotolní. Estetické izolačné kryty a dištančný rám riešia mechanické prepojenie a vizuálne zladenie oboch telies, chrómovaná poistná skupina je určená priamo pre tento zásobník. Pri návrhu rozvodu treba počítať s pripojeniami G 3/4" na strane výmenníka aj TÚV a s obmedzeným maximálnym výkonom zásobníka 30 kW – pri kotle s max. výkonom 24 kW pri ohreve TV je táto rezerva postačujúca. Pri objednávaní zostavy pre konkrétnu zákazku odporúčame vopred overiť u zákazníka dostupné napätie a umiestnenie prípojky WLAN v mieste inštalácie, keďže diaľková správa cez modul VR 940f aj cez zabudovaný sensoNET vyžaduje stabilné pripojenie k internetu.
Časté otázky montážnych firiem k tomuto modelu
Dá sa táto zostava použiť aj s bočnou montážou zásobníka, alebo je viazaná len na variant pod kotlom?
Táto konkrétna zostava je dodávaná s dištančným rámom a krytmi navrhnutými pre montáž zásobníka pod kotlom. Pre bočnú montáž toho istého zásobníka Q75B existuje samostatný variant zostavy s inou sadou krytov.
Je v cene zostavy aj prepojovacie potrubie medzi kotlom a zásobníkom?
Nie. Prepojenie kotla a zásobníka nie je súčasťou dodávky a treba ho objednať samostatne podľa konkrétnej dispozície u zákazníka.
Aký priestor treba počítať pod kotlom pre zásobník s objemom 68 l?
Zásobník má rozmery 720 × 440 × 440 mm (V׊×H) a hmotnosť 55 kg – pri návrhu kotolne treba počítať s touto svetlou výškou pod kotlom plus rezervou na servisný prístup k pripojeniam G 3/4" a k horčíkovej anóde.
Je kotol vhodný aj na kaskádové zapojenie viacerých zdrojov?
Samotný kotol je jednozdrojová jednotka, ale regulátor sensoCOMFORT 720 podporuje riadenie kaskády 2–7 kotlov, takže zostava sa dá použiť aj ako súčasť väčšieho systému s viacerými kotlami rovnakej rady.
Ako sa rieši diaľková správa – cez sensoNET v kotle, alebo cez modul VR 940f?
Kotol má sensoNET zabudovaný už z výroby a v kombinácii so sensoCOMFORT a aplikáciou sensoAPP zabezpečuje základné diaľkové ovládanie. Modul VR 940f v tejto zostave rozširuje pripojenie o funkcionalitu myVAILLANT connect vrátane vzdialenej kontroly a nastavenia teploty cez aplikáciu myVAILLANT, pričom podporuje 1 vykurovací okruh.
Dá sa regulátor sensoCOMFORT 720 neskôr doplniť o tepelné čerpadlo alebo solárny ohrev?
Áno, regulátor je už z výroby pripravený na riadenie tepelných čerpadiel, hybridných systémov, solárneho ohrevu aj centrálneho vetrania – doplnenie ďalšieho zdroja teda nevyžaduje výmenu regulátora, len jeho rozšírenie o príslušný modul.
Aký je maximálny prevádzkový tlak na strane zásobníka a treba počítať s poistným ventilom mimo dodávky?
Maximálny prevádzkový tlak zásobníka je 10 bar. Zostava obsahuje originálnu chrómovanú poistnú skupinu určenú priamo pre tento zásobník, netreba ju teda dokupovať samostatne.
Dodatočné parametre
| Kategória: | Kondenzačné kombinácie Vaillant |
|---|---|
| Záruka: | 2 roky |
| Hmotnosť: | 60 kg |
| Maximálny prevádzkový tlak: | 10 bar |
| Doba ohrevu TUV z 10 na 60 °C: | 12 min |
| Hĺbka: | 440 mm |
| Hmotnosť: | 55 kg |
| Maximálna teplota TUV: | 85 °C |
| Maximálna teplota vykurovacej vody: | 110 °C |
| Maximálny výkon: | 30 kW |
| Menovitý objem: | 68 l |
| Montáž: | na stenu |
| Objem vody vo výmeníku: | 3,5 l |
| Prevedenie: | drôtové |
| Pripojenie cirkulácie: | G 3/4" |
| Pripojenie TUV: | G 3/4" |
| Pripojenie výmeníku: | G 3/4" |
| Šírka: | 440 mm |
| Tepelné straty: | 0,9 kWh/24 hod |
| Teplonosná plocha výmeníku: | 0,85 m² |
| Trieda energetickej účinnosti: | II, VI, VIII |
| Trvalý výkon TUV: | 738 l/h |
| Výška: | 720 mm |
-
