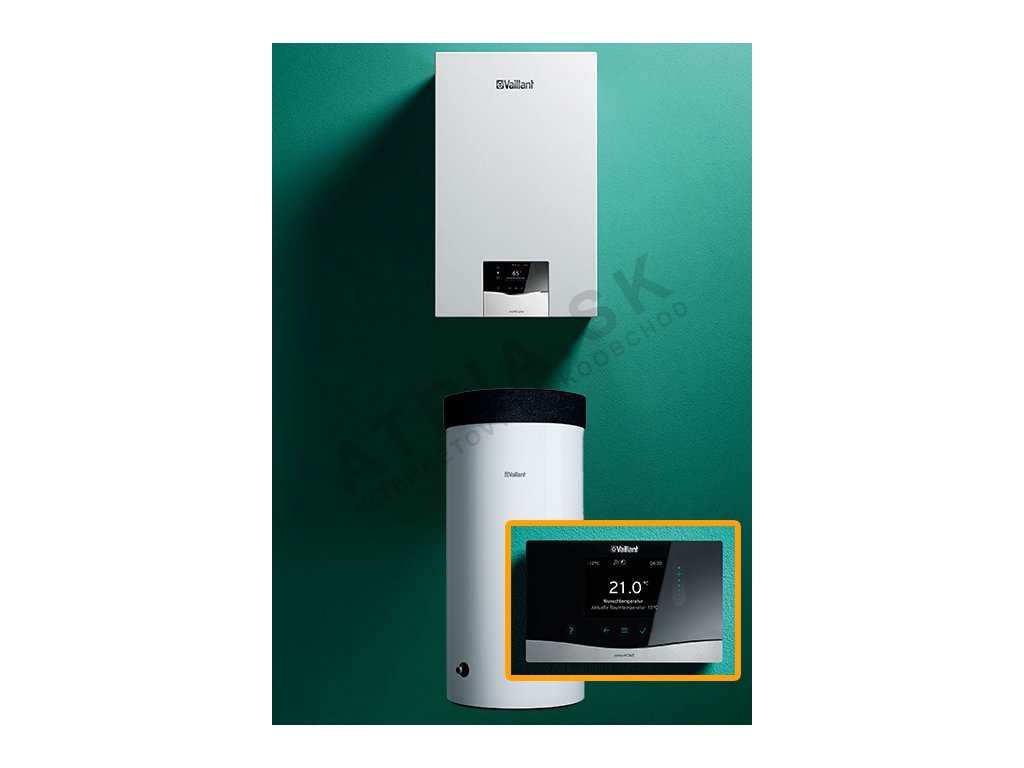

Vaillant VU 10CS/1-5 ecoTEC plus IoniDetect + VIH R 150 B + sensoCOMFORT 720

Podrobný popis

Zostava pre montážnych firiem spája závesný kondenzačný kotol Vaillant VU 10CS/1-5 ecoTEC plus IoniDetect s najnižším výkonovým stupňom v celom rade ecoTEC plus (2,9-10,9 kW), stacionárny (podlahový) zásobník teplej vody uniSTOR VIH R 150 B s objemom 144 l – najväčší zásobník v tejto rodine – a ekvitermický systémový regulátor sensoCOMFORT 720 vrátane snímača teploty teplej vody v zásobníku a dištančného rámu pod kotol. Prepojovacie potrubie medzi kotlom a zásobníkom NIE JE súčasťou dodávky a treba ho na stavbe doplniť samostatne podľa reálnej dispozície kotolne. Na prvý pohľad ide o nezvyčajnú kombináciu – najmenší výkonový stupeň kotla spárovaný s najväčším zásobníkom radu – v skutočnosti však presne vystihuje profil objektov s nízkou tepelnou stratou (novostavby v nízkoenergetickom až pasívnom štandarde) a súčasne vysokým špičkovým odberom teplej vody (viacpodlažné rodinné domy s viacerými kúpeľňami, väčšie domácnosti). Kotol tak nemusí byť predimenzovaný na vykurovací výkon, zatiaľ čo veľkoobjemový zásobník spoľahlivo pokryje aj súbežný odber z viacerých odberných miest bez poklesu teploty.

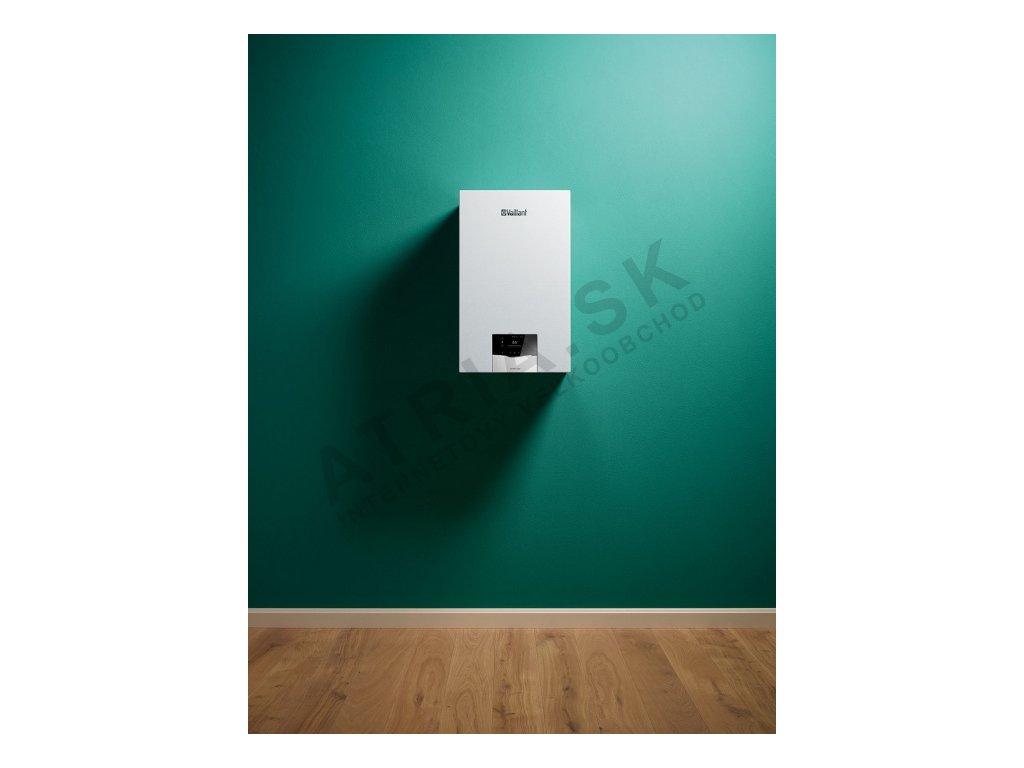

Kotol ecoTEC plus IoniDetect — konštrukcia a princíp

• Technológia IoniDetect automaticky rozpoznáva výkyvy v zložení privádzaného zemného plynu a priebežne prispôsobuje spaľovací proces, takže kotol pracuje trvalo v optimálnom bode účinnosti bez ohľadu na kolísajúcu kvalitu paliva.
• Dotykové ovládacie prvky a prehľadné užívateľské menu priamo na kotle.
• Otvorená architektúra eBUS umožňuje zapojenie ďalších zdrojov do jedného systému – tepelné čerpadlo, solárny ohrev teplej vody alebo vetranie s rekuperáciou – bez nutnosti riešiť komunikáciu medzi zariadeniami rôznych výrobcov.
• Kotol je pripravený aj na voliteľný (mimo tejto zostavy) internetový modul sensoNET pre vzdialené ovládanie a diagnostiku.

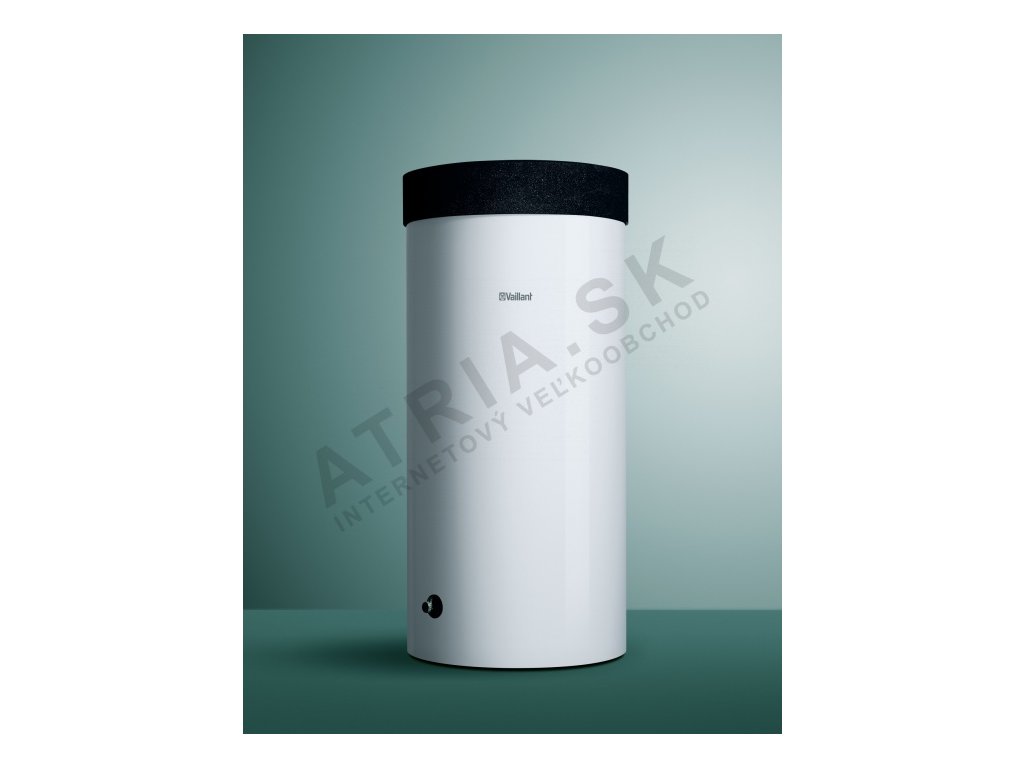

Zásobník uniSTOR VIH R 150 B

• Nepriamo ohrievaný stacionárny (podlahový) zásobník teplej vody s objemom 144 l, určený na pripojenie k závesným aj stacionárnym plynovým kotlom Vaillant cez samostatný okruh vykurovacej špirály.
• Energetická trieda B, štandardná tepelná izolácia triedy B – tepelné straty 1,2 kWh/24 h.
• Oceľová nádoba aj vykurovacia špirála sú z vnútornej strany smaltované, čo v kombinácii so vstavanou horčíkovou ochrannou anódou tvorí dvojitú protikoróznu ochranu.
• Vypúšťací ventil na servisné vyprázdnenie a nastaviteľné vyrovnávacie skrutky na kompenzáciu drobných nerovností podlahy pri inštalácii.

Regulátor sensoCOMFORT 720

• Ekvitermický systémový regulátor s 3,5" displejom s vysokým rozlíšením, 6 dotykovými tlačidlami a podsvietením.
• Riadi prípravu teplej vody a súčasne až 9 zmiešaných vykurovacích okruhov – využiteľné aj vo viaczónových alebo viacpodlažných objektoch.
• Podporuje kaskádové zapojenie 2 až 7 kotlov, hybridné systémy, tepelné čerpadlá, solárny ohrev aj centrálne vetranie.
• Funkcia inštalačného asistenta a asistenta časových programov zjednodušuje uvedenie do prevádzky; k dispozícii je aj snímač vlhkosti vzduchu a funkcia vysúšania podláh (poter).
• Diaľkové ovládanie cez aplikáciu sensoAPP, možnosť pripojiť až 4 izbové ovládacie jednotky.

Parametre

Pre technika

Prepojovacie potrubie medzi kotlom VU 10CS/1-5 a zásobníkom VIH R 150 B nie je súčasťou dodávky tejto zostavy – treba ho navrhnúť a osadiť samostatne, vrátane príslušných uzatváracích armatúr a izolácie, podľa reálnej vzdialenosti a dispozície v kotolni (pripojenie zásobníka na strane kotla G 1/2", pripojenie výmenníka na strane zásobníka R 3/4"). Zásobník má výšku 988 mm a prázdnu hmotnosť 79 kg (naplnený vodou výrazne viac), preto je pred montážou potrebné overiť nielen dostatočný podlahový priestor a prístupovú výšku (dvere, schodisko pri doprave na miesto), ale aj únosnosť podlahy v mieste osadenia. Nastaviteľné vyrovnávacie skrutky pod zásobníkom slúžia na kompenzáciu drobných nerovností podlahy, nenahrádzajú však rovný a dostatočne únosný základ. Pri komunikácii so zákazníkom je vhodné vysvetliť, že táto zostava nie je "predimenzovaná" ani "poddimenzovaná" – ide o zámerné rozdelenie výkonu: kotol s rozsahom 2,9-10,9 kW pokrýva reálnu tepelnú stratu dobre zatepleného objektu, zatiaľ čo 144-litrový zásobník s trvalým výkonom teplej vody 674 l/h a dobou ohrevu 18,8 minúty rieši špičkový, časovo koncentrovaný odber teplej vody (viacero kúpeľní, ranná či večerná špička), ktorý by malý prietokový alebo kombinovaný ohrev nezvládol bez poklesu komfortu.

Časté otázky montážnych firiem k tomuto modelu

Je výkon kotla 2,9-10,9 kW dostatočný na súčasné vykurovanie aj rýchly ohrev 144 l zásobníka?
Áno – kotol má na prípravu teplej vody vyhradený samostatný, výrazne vyšší výkonový režim až 20 kW, nezávislý od výkonu určeného na vykurovanie, takže aj pri nízkom výkonovom stupni na vykurovanie dokáže zásobník ohriať z 10 na 60°C za 18,8 minúty.

Dá sa táto kombinácia použiť aj v objekte s vyššou tepelnou stratou?
Výkonový rozsah kotla (max. tepelné zaťaženie vykurovania 10,2 kW) je potrebné vždy porovnať s vypočítanou tepelnou stratou objektu podľa platnej normy – zostava je navrhnutá primárne pre nízkoenergetické až pasívne domy s vysokou súčasnou potrebou teplej vody, nie ako univerzálne riešenie pre každý objekt.

Aké potrubie a armatúru treba doobjednať na prepojenie kotla a zásobníka?
Zostava neobsahuje prepojovacie potrubie medzi kotlom a zásobníkom ani príslušné uzatváracie armatúry – tie sa dimenzujú podľa pripojovacích rozmerov kotla (výstup/vstup zásobníka G 1/2") a zásobníka (pripojenie výmenníka R 3/4") a reálnej trasy v kotolni.

Je potrebný samostatný elektrický okruh pre regulátor sensoCOMFORT 720?
Regulátor sa pripája cez zbernicu eBUS priamo na kotol a napájanie preberá z kotla (menovité napätie kotla 230V/50Hz) – samostatný silový rozvod pre regulátor nie je potrebný, treba však doriešiť vedenie k izbovým jednotkám a rozširovacím modulom podľa počtu vykurovacích okruhov.

Obsahuje zostava internetový modul na vzdialený prístup?
Nie – táto konkrétna zostava neobsahuje modul sensoNET/VR 940f. Regulátor sensoCOMFORT 720 aj bez neho ponúka lokálne ovládanie cez aplikáciu sensoAPP v rámci domácej siete; diaľkový prístup mimo siete je potrebné doriešiť dodatočným modulom, ak si to zákazník vyžaduje.

Je horčíková anóda v zásobníku bezúdržbová?
Vstavaná horčíková anóda je súčasťou protikoróznej ochrany zásobníka, ako spotrebný diel však podlieha opotrebeniu – jej stav je potrebné zahrnúť do pravidelnej servisnej kontroly zásobníka.
