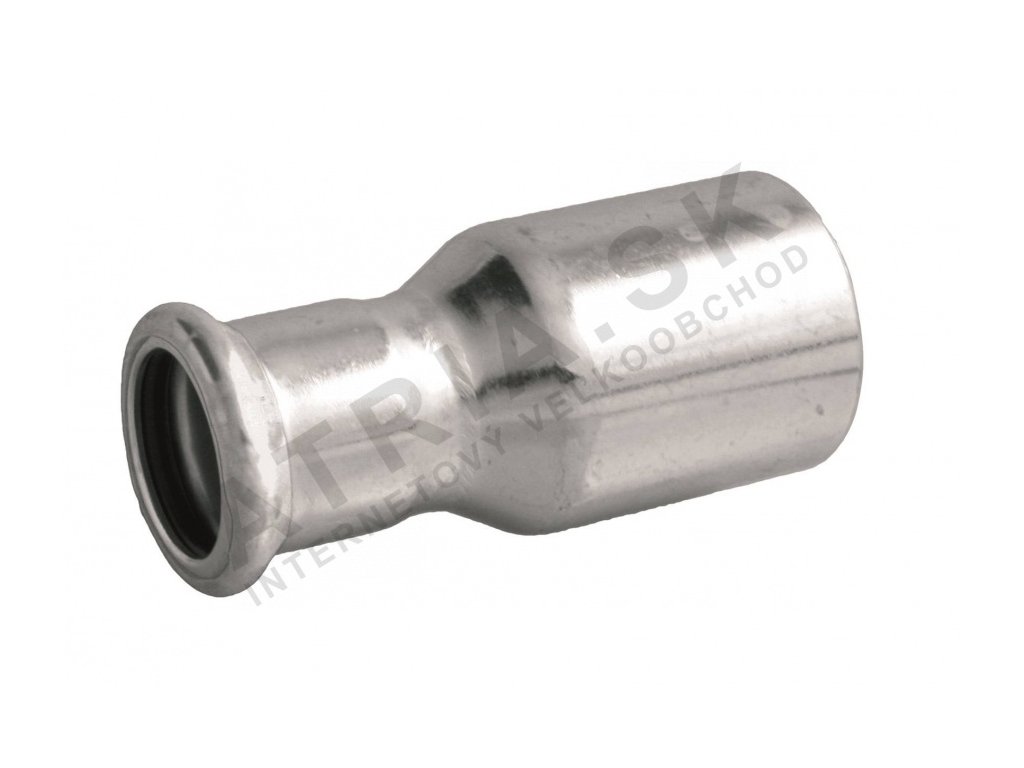

Spojka redukovaná IVAR IVC12.108-76,1mm – PN 16 IVAR.IVC12
Kód: IVC12.10876Súvisiaci tovar
Podrobný popis
Pre koho: Redukovaná spojka IVAR IVC12.108-76,1mm je určená montážnym firmám a odborníkom na rozvody vykurovania, chladenia a studenej vody v uzavretých tlakových systémoch s menovitým tlakom PN 16.
Kombinujte s: Pre pevné a tesné pripojenie ju použite spolu s čelusťami typu M a lisovacím nástrojom, pričom potrubie musí byť pred montážou čisté a rovné.
Čím sa líši: Oproti zváraným spojom umožňuje rýchlu montáž bez zvarovania a jej uhlíková pozinkovaná oceľ je odolná voči korózii a pracuje pri teplote od -20 °C a tlaku do 16 bar.
Redukcia IVAR IVC12.108-76,1mm sa často používa v montážnych prácach vykurovacích, chladiacich a protipožiarnych systémov. Je vhodná pre uzavreté tlakové systémy, kde je potrebné rýchlo a bezpečne pripojiť potrubie rôznych priemerov. Tento typ spojky je často používaný v praxi montážnych firiem pri inštalácii rozvodov studenej vody, kúrenia, chladiacich systémov a solárnych inštalácií. Vďaka svojej konštrukcii umožňuje rýchlu montáž bez zvarovania, čo znižuje časové nároky a zvyšuje bezpečnosť pri práci. V praxi je často kombinovaná s ďalším príslušenstvom, ktoré zabezpečuje pevné a tesné pripojenie.
Technické parametre
| Materiál | uhlíková pozinkovaná oceľ |
|---|---|
| Prevádzková teplota | -20 °C |
| Menovitý tlak | PN 16 |
| Odolnosť na vysoké tlaky do | 16 bar |
| Hmotnosť | 0,982 kg |
| Kód | IVC12.10876 |
| Značka | IVAR |
Parametre ako PN 16 a prevádzková teplota do +120 °C znamenajú, že táto redukcia je vhodná pre systémy s vysokým tlakom a teplotou. Hmotnosť 0,982 kg je výhodná pre manipuláciu a inštaláciu. Uhlíková pozinkovaná oceľ zaručuje odolnosť proti korózii a dlhú životnosť. Pri dimenzovaní systému je dôležitá kompatibilita s ostatnými komponentmi, najmä s čelusťami typu M.
Montáž a pripojenie
Montáž spojky IVAR IVC12.108-76,1mm vyžaduje použitie čelustí typu M a lisovacieho nástroja. Postup zahŕňa nasledovné kroky: pripraviť trubku, zabezpečiť jej čistotu a rovnosť, vložiť O-krúžok EPDM, vložiť spojku na trubku až po indikátor zalisovania, a následne zalisovať čelusti. Po montáži je dôležitá kontrola tesnosti spojky a pevnosti zalisovania. Bežné chyby pri montáži zahŕňajú nedostatočné zalisovanie, použitie nekompatibilných čelustí alebo poškodenie O-krúžka. Preto je dôležitá kvalitná príprava trubky a dodržiavanie výrobcových pokynov.
Kompatibilita a príslušenstvo
Táto spojka je kompatibilná s potrubím a ďalším príslušenstvom z uhlíkového pozinkovaného materiálu. Pri inštalácii je potrebné doobjednať čelusť typu M a O-krúžok EPDM. V praxi sa často kombinuje s potrubím PEX-AL-PEX 20 x 2, izoláciou 18 mm (3/8") / 9 mm, kotlami ako Protherm Tiger Condens 20/26 KKZ 42 alebo BOSCH Condens GC2300iW 24 P. Pre správnu funkciu systému je dôležitá kompatibilita všetkých komponentov, vrátane hydrauliky a elektrického pripojenia.
Technické súvislosti pre projektanta
Spojka IVAR IVC12.108-76,1mm je zhotovená z uhlíkového pozinkovaného materiálu, ktorý zaručuje odolnosť proti korózii a dlhú životnosť. Je vhodná pre systémy s pracovnou teplotou do +120 °C a tlakom do 16 bar. V systéme je dôležitá hydraulická rovnováha, ktorá zabezpečuje efektívne prenos tepla a chladiacej kapaliny. Elektrické pripojenie nie je potrebné, ale je dôležitá správna inštalácia a pripojenie k systému. Pre zabezpečenie životnosti a účinnosti systému je dôležitá správna dimenzácia a kompatibilita všetkých komponentov.
Servis a prevádzka
Údržba spojky IVAR IVC12.108-76,1mm zahŕňa pravidelné kontroly tesnosti a pevnosti zalisovania. Je dôležitá kontrola O-krúžka EPDM a čelustí typu M. V prípade poškodenia alebo úniku je potrebné spojku vymeniť. Intervaly údržby závisia od intenzity používania a pracovných podmienok. V praxi sa odporúča ročná kontrola tesnosti a pevnosti spojky. Na čo si dať pozor: nedovoliť nadmerný tlak v systéme, zabezpečiť správnu teplotu pracovného média a predchádzať mechanickému poškodeniu spojky.
Časté otázky montážnych firiem
Dá sa spojka IVAR IVC12.108-76,1mm použiť v systéme s pitnou vodou?
Ne, toto potrubie nie je certifikované na pitnú vodu.
Aké čelusťové nástroje sú kompatibilné s touto spojkou?
Spojka je kompatibilná s čelusťami typu M. Použitie iných typov čelustí môže spôsobiť nekompatibilitu a poškodenie spojky.
Aké sú bežné chyby pri montáži tejto spojky?
Nedostatočné zalisovanie, použitie nekompatibilných čelustí a poškodenie O-krúžka sú najčastejšie chyby. Preto je dôležitá kvalitná príprava trubky a dodržiavanie výrobcových pokynov.
Aké sú požiadavky na údržbu tejto spojky?
Je dôležitá pravidelná kontrola tesnosti a pevnosti zalisovania. Odporúča sa ročná kontrola a v prípade poškodenia alebo úniku je potrebné spojku vymeniť.
Dokumenty na stiahnutie
Dodatočné parametre
| Kategória: | Redukované spojky pre vykurovanie |
|---|---|
| Záruka: | 2 roky |
| Hmotnosť: | 0.982 kg |
| Materiál: | uhlíková pozinkovaná oceľ |
| Prevádzková teplota: | -20 °C |
| Druh výrobku: | spojka / nátrubok |
| Priemer rúrky: | 63 mm a viac |
| Materiál: | oceľ / liatina |
| Menovitý tlak: | PN 16 |
| Odolnosť na vysoké tlaky do: | 16 bar |
| Posledná aktuálizacia ceny: | 13.04.2026 1:12:14 |
