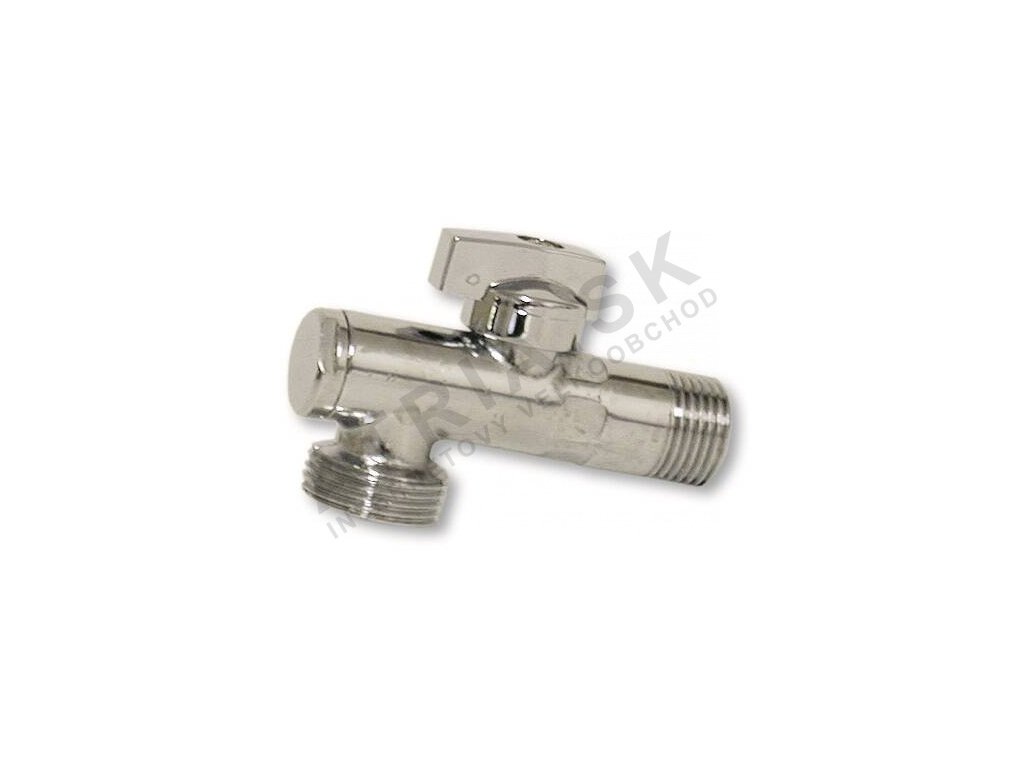

Rohový guľový uzáver IVAR ART.240 – 1/2 x 3/4 palca IVAR.ART.240

Podrobný popis

Rohový guľový uzáver IVAR ART.240 sa často používa v systémoch podlahového kúrenia, vodovodnom a sanitárnom inžinierstve. Je vhodný pre montážne firmy pri inštalácii armatúr do rozvodov vodovodného a vykurovacého systému. Tento typ uzáveru umožňuje rýchlu a jednoduchú montáž, čo je výhodné pri sériových inštaláciách. Vzhľadom na svoje rozmery (1/2 x 3/4 palca) sa ide o univerzálny prvok, ktorý sa dá použiť v rôznych typoch objektov – od rodinných domov po bytové domy a priemyselné objekty.

Technické parametre

Menovitý tlak PN 10 znamená, že armatúra vydrží pracovný tlak do 10 bar. Prevádzková teplota do +90 °C zaručuje použitie v systémoch s teplou vodou. Rozmery 1/2 x 3/4 palca zabezpečujú kompatibilitu s bežnými rozmermi potrubia. Materiál – chrómovaná mosadz CW617N – má dobré korozióne vlastnosti a vysokú odolnosť voči opotrebeniu.

Montáž a pripojenie

Montáž rohového guľového uzáveru IVAR ART.240 vyžaduje pečlivé pripravenie. Prvým krokom je overenie pripojovacích rozmerov – 1/2 palca na jednej strane a 3/4 palca na druhej. Uistite sa, že pripojovacie potrubie má rovnaké rozmery. Montáž sa vykonáva bez matice, čo znamená, že armatúra sa pripevňuje priamo do potrubia. Dôležitým kontrolným bodom je správne nastavenie polohy armatúry – musí byť vodorovná alebo kolmá podľa potreby systému. Bežnou chybou pri montáži je nesprávne pripojenie alebo nedostatočné pripevnenie, čo môže spôsobiť úniky. Preto je dôležité, aby montáž bol vykonaná podľa technického listu výrobcu.

Kompatibilita a príslušenstvo

Guľový uzáver IVAR ART.240 je kompatibilný s potrubiami PEX-AL-PEX 20 x 2, ako aj s inými typmi potrubí s rovnakými pripojovacími rozmermi. Pri inštalácii je vhodné doobjednať izoláciu 18 mm (3/8 palca) alebo 9 mm, aby bol uzáver ochránený pred teplotnými stratami a mechanickým poškodením. Pri inštalácii v systéme s kotlom, napr. Protherm Tiger Condens 20/26 KKZ 42, je dôležité, aby armatúra spĺňala všetky hydraulické požiadavky systému. Pri inštalácii v solárnom systéme je vhodné použiť solárnu nerezovú dvojrúru.

Technické súvislosti pre projektanta

Guľový uzáver IVAR ART.240 funguje na princípe uzatvárania toku vody alebo teplej vody. Pri otvorenom polohu sa tok pohybuje voľne, pri uzavretom sa zastaví. Materiál – chrómovaná mosadz – má vysokú odolnosť voči korozií a opotrebeniu, čo zaručuje dlhú životnosť. Hydraulické zapojenie v systéme zahŕňa správne nastavenie polohy armatúry a jej pripojenie do rozvodov. Elektrické zapojenie nie je potrebné. Pretože armatúra nie je regulátor, nemá vplyv na reguláciu teploty alebo tlaku. Dôležitým faktorom pre životnosť armatúry je čistota média – pri použití vody s vysokým obsahom nečistôt môže dôjsť k poškodeniu uzávierky.

Servis a prevádzka

Guľový uzáver IVAR ART.240 vyžaduje minimálnu údržbu. Dôležitým kontrolným bodom je pravidelné skúmanie uzávierky na prípadné známky opotrebenia alebo úniku. V prípade výskumu alebo nečistôt je vhodné vykonať demontáž a očistu armatúry. Servisné intervaly závisia od intenzity používania – pre bežné systémy sa odporúča kontrola každých 2–3 rokov. Pri výskyte nečistôt alebo únikov je vhodné vykonať servis podľa technického listu výrobcu.

Časté otázky montážnych firiem

Dá sa guľový uzáver IVAR ART.240 použiť v systéme s teplotou vyššou ako +90 °C?
Nie, armatúra je určená pre prevádzkovú teplotu do +90 °C. Pri vyšších teplotách môže dôjsť k poškodeniu materiálu.

Dá sa armatúra použiť v systéme s tlakom vyšším ako 10 bar?
Nie, menovitý tlak PN 10 znamená, že armatúra vydrží maximálne 10 bar. Pri vyššom tlaku môže dôjsť k poškodeniu.

Je možné použiť armatúru bez matice?
Áno, armatúra je navrhnutá na montáž bez matice, čo znamená pripevnenie priamo do potrubia.

Je možné použiť armatúru v systéme s plynovým kotlom?
Áno, armatúra je vhodná pre systémy s plynovým kotlom, napr. BOSCH Condens GC2300iW 24 P, pričom musí spĺňať všetky hydraulické požiadavky systému.

Dokumenty na stiahnutie

• Technický list (PDF)
