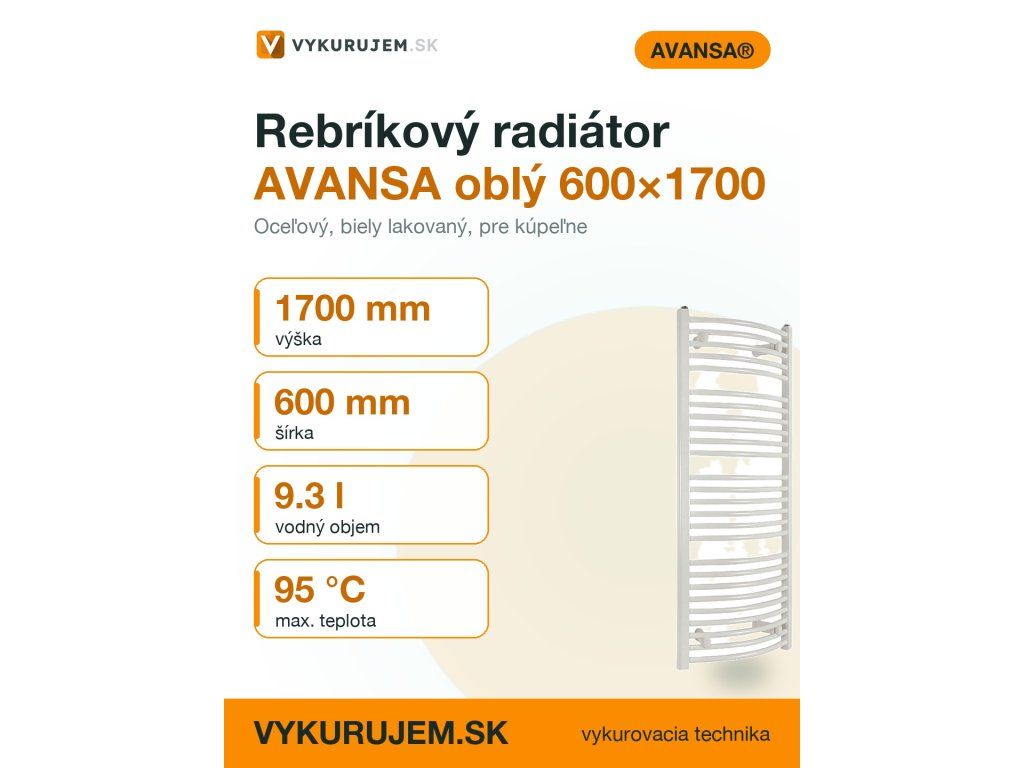

Rebríkový radiátor AVANSA – oblý 600 × 1700

Podrobný popis

Oblý rebríkový radiátor AVANSA 600×1700 mm je často využívaný v kúpeľniach, chodiebách a menších sanitárnych miestnostiach. Jeden z najčastejších problémov pre montážne firmy spočíva v nedostatočnom tepelnom výkonovi, zlé rozvode vzduchu alebo nedostatku miesta. Tento typ radiátora rieši tieto situácie díky svojej vertikálnej konštrukcii a efektívnemu prietoku mediálu.

V praxi je toto vykurovacie teleso vhodné do systémov s núteným obehom i do samotiažných systémov, čo zvyšuje jeho flexibilitu. Zároveň je vhodný do vlhkého prostredia a môže slúžiť ako hlavný alebo záložný zdroj tepla. Pre montážne firmy je dôležité, aby inštalačná sada bola kompletne vybavená – obsahuje všetko nutné na montáž, vrátane odvzdušňovacieho ventilu a fixácie na stenu.

Technické parametre

Tepelný exponent 1,273 zohráva dôležitú úlohu pri výpočte tepelného výkonu pri rôznych spôsoboch pripojenia. Prevádzkový tlak 1,0 MPa a skúšobný tlak 1,5 MPa sú v normálnej hranici pre takéto typy vykurovacích telies. Užívateľská teplota je maximálne 95 °C. Vodný objem 9,3 litra je primeraný pre výšku 1700 mm.

Montáž a pripojenie

Inštalovali ste už viacero rebríkových radiátorov? V prípade tohto modelu je dôležité zabezpečiť pevné zavesenie, keďže nie je možné horizontálne usporiadanie. Inštalačná sada obsahuje 4 plastové držiaky, konzoly, odvzdušňovací ventil, podložky a skrutky. Na montáž je vhodné použiť montážnu hĺbku 90–120 mm.

Pripojovací závit G 1/2" vnútorný je standardný a v praxi je vhodné overiť, či sa v systéme nachádza rovnaký závit. V prípade pripojenia elektrického zdroja je dôležitým krokom zabezpečiť správny príkon – 600 W, ako je doplnená elektrická špirála. Pri elektrickom pripojení je tiež vhodné overiť, či je výborná izolácia medzi vodovodnou sústavou a elektrickou častiou. Častou chybou pri montáži je nepresné nastavenie výšky, čo môže viesť k nesprávnemu prietoku tepla alebo k poškodeniu izolácie.

Niektoré bežné kontrolné body po montáži: pevnosť závitov, úroveň horizontality, pevnosť pripojenia, skontrolovať odvzdušnenie a vylúčiť netesnosti. V prípade pripojenia elektrického zdroja zkontrolujte ochranné uzemnenie.

Kompatibilita a príslušenstvo

Tento rebríkový radiátor je kompatibilný s vodou, nemrznúcimi zmesiami a elektrickým zdrojom. Doporučeným potrubím je PEX-AL-PEX 16 x 2, a pre elektrické pripojenie je vhodné zvoliť kvalitnú elektrickú špirálu s príslušným termostatom.

Pre kompletné pripojenie a prevádzku je potrebné doobjednať:

• El. tyč s termostatom
• Príslušenstvo na dopojenie do vykurovania
• Zátku elektrickej špirály
• Nemrznúcu zmes (ak sa v systéme nepoužíva voda)
• Potrubie PEX-AL-PEX 16 x 2

V prípade potreby zvýšiť výkon je možné pripojiť radiátor paralelne s inými telami v systéme. Model AVANSA 2007 alebo rebrík rovný 600 x 940 sú vhodné alternatívy pre rôzne aplikácie.

Technické súvislosti pre projektanta

Rebríkový radiátor AVANSA 600×1700 je zhotovený z ocele cez proces kataforézy, ktorý zaručuje vysokú odolnosť proti korózii. Vertikálne umiestnenie a pripojenie závitov G 1/2" vnútorný znamená, že ide o klasickú konfiguráciu pre montáž v interiéri. Hydraulická struktúra zabezpečuje stabilný prietok teplonosného média cez trubky s priemerom 20 mm. V systéme s núteným obehom je možné dosiahnuť efektívnejší prietok.

Elektrická špirála sa môže pripojiť na obe strany radiátora. Je dôležité zabezpečiť izoláciu medzi vodovodnou časťou a elektrickou časťou, aby nedošlo k úniku prúdu. Výkon 600 W je primeraný pre priestorovú výšku 1700 mm, ale zároveň závisí aj od izolácie priestoru a požadovanej teploty.

Servis a prevádzka

Prevádzka tohto typu vykurovacieho telesa vyžaduje pravidelnú kontrolu závitov, odvzdušnenia a prítomnosti netesností. Odporúča sa ročná prevádzka, najmä pred začiatkom vykurovacej sezóny. V prípade použitia elektrického zdroja je vhodné zabezpečiť aj technický prehľad špirály a jej ochranné uzemnenie.

V prípade zistenia netesností je dôležitým krokom vypnúť výkon elektrickej špirály a zabezpečiť, aby teleso nebolo napojené na sieť. Odporúča sa zabezpečiť výmeny príslušenstva v prípade poškodenia – napríklad odvzdušňovacého ventila alebo matiek.

V praxi je vhodné sledovať aj teplotnú stabilitu – maximálna prípustná teplota je 95 °C. Pre dlhodobú životnosť je dôležité, aby sa radiátor nepoužíval v nadmerných teplotách alebo s nepripravenými médiom.

Časté otázky montážnych firiem

Dá sa radiátor pripojiť elektricky aj cez horný závit?
Áno, pripojenie elektrickej špirály je možné z obidvoch strán radiátora, vrátane horného závitu.

Aký typ elektrickej špirály odporúčate?
Vhodná je špirála s príkonom 600 W, ktorú treba doplniť o termostat a izoláciu vzhľadom na vodovodnú časť.

Potrebuje sa inštalačná sada doplniť o dodatočné príslušenstvo?
Inštalačná sada je plná, avšak v prípade montáže elektrickej špirály je potrebné dokúpiť špirálu, zátku a termostat.

Má model AVANSA 600×1700 rovnaký závit ako ostatné modely?
Áno, všetky modely tohto typu majú pripojovací závit G 1/2" vnútorný, čo zaručuje jednotnú kompatibilitu.
