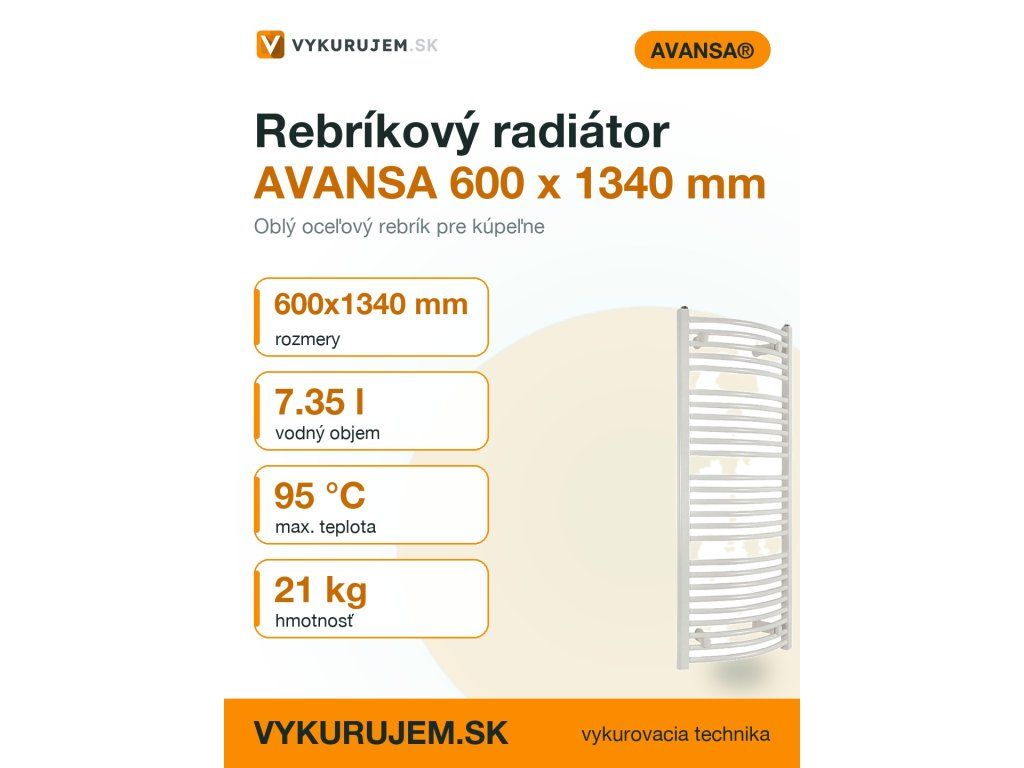

Rebríkový radiátor AVANSA – oblý 600 × 1340 mm

Podrobný popis

Oblý rebríkový radiátor AVANSA 600 × 1340 mm je bežne montovaný do kúpeľní a sanitárnych zón, kde je potrebné zabezpečiť efektívne vykurovanie v kombinácii s funkcionalitou sušenia textílií. Je vhodný do systémov s núteným aj samotiaživým obehom. Montážna firma pri inštalácii rieši pevné zakotvenie na stenu a hydraulické pripojenie do sústavy. Rebrík môže slúžiť ako hlavný alebo záložný zdroj tepla.

Výhodou tohto modelu je vertikálne usporiadanie, ktoré zabezpečuje optimálne využitie priestoru. Kombinácia vodného a elektrického vykurovania umožňuje flexibilné riešenia v rôznych obdobách roka. Pre montážnuc firmy je dôležité, aby boli dodržané hydraulické parametre a zabezpečila sa pevnosť spojení. Model sa často využíva v rekonštrukciách a novostavbách jednotlivých bytov, aj vo väčších komerčných objektoch s viacerými sanitármi.

Technické parametre

Dodávané príslušenstvo	Rebríkový radiátor oblý, držiaky, hmoždinky, matky, skrutky, odvzdušňovací ventil
Doporučená nemrznúca zmes	Nemrznúca zmes
Doporučené potrubie	Potrubie PEX-AL-PEX 16 x 2
Doporučené príslušenstvo na dopojenie	Príslušenstvo na dopojenie do vykurovania
Doporučený príkon elektrickej špirály (W)	500
Farba, povrch	Biely, lakovaný
Materiál	Oceľ
Maximálna teplota	95°C
Maximálny prevádzkový tlak	1.0 MPa
Možnosť dopojenia elektrickej špirály, (1/2" závit)	Áno
Možnosť uloženia horizontálne	Nie
Priemer rebra radiátora (mm)	20
Pripájacie závity	1/2" vnútorný závit
Profil vykurovacieho rebríku	Oblý
Rozteč závitov (mm)	cca 550
Skúšaný tlak	1.5 MPa
Šírka (mm)	cca 600
Tepelný exponent	1.2767
Vodný objem (l)	7.35
Výška (mm)	cca 1340
Hmotnosť	21 kg
Kód	95567
Značka	AVANSA

Maximálny prevádzkový tlak a skúšobný tlak sú dôležité pre dimenzovanie armatúr a potrubia. Tepelný exponent 1,2767 ukazuje na výkonový prírastok so zvyšujúcou sa teplotou. Rozmery a pripájacie závity definujú kompatibilitu s armatúrami a príslušenstvom.

Montáž a pripojenie

Inštaláciu rebríka začnite prípravou pripojovacích závitov G 1/2" vnútri. Uistite sa, že závitové spoje sú pevné a netekúce. Pri montáži na stenu použite dodané držiaky a konzoly – rebrík sa zavesí horizontálne, nie vertikálne. Pri pripojení na systém ústredného kúrenia je dôležité zabezpečiť správnu polohu armatúr. Nepravidlá včasné kontroly a pevné zakotvenie môžu vyvolať vibrácie alebo úniky. Po montáži overte pevnosť spojení a bezproblémovú cirkuláciu vody. Pri závesnom pripojení dodržiavajte rozmery a orientáciu konzol pre stabilizáciu celého konštruktu.

Kompatibilita a príslušenstvo

Model AVANSA 600 × 1340 mm je kompatibilný s vodovodným kúrením, ako aj s elektrickou špirálou do 500 W. Pri pripojení elektrického vykurovania je nutné dokúpiť samostatnú špirálu a prípadne termostat. Na hydraulické pripojenie odporúčame potrubie PEX-AL-PEX 16 × 2. Rebrík je vhodný na použitie v kombinácii s kotlami typu BOSCH Condens GC 2300i W 22/25 C + CR 120. Inštalačná sada zahŕňa hmoždinky, matky, skrutky, držiaky a odvzdušňovací ventil – zabezpečuje bezproblémovú inštaláciu. V prípade potreby doplnia montážne firmy príslušenstvo ako El. tyč s termostatom, 300 W – biela.

Technické súvislosti pre projektanta

Rebríkový radiátor AVANSA je vyrobený z ocele a poskytuje vysokú tepelnú kapacitu d thanks vertikálnemu usporiadaniu. Hydraulický výkon závisí od diferenciálnej teploty medzi prietokom a vratom. V systéme s núteným obehom sa rebrík správa ako súčasť uzavretého okruhu. V prípade kombinovania s elektrickou špirálou musí byť zabezpečené oddelenie systémov výmenou tepla. Vodný objem 7,35 litrov ovlivňuje tepelnú zásobu a rýchlosť ochladzovania. Pri návrhu zohľadnite skúšobný tlak 1,5 MPa a maximálnu prevádzkovú teplotu 95 °C, aby ste minimalizovali riziko únikov alebo deformácií.

Servis a prevádzka

Pri servise rebríka odporúčame periodické odvzdušnenie cez integrovaný ventil. Kontrolujte pevnosť závitových spojení minimálne raz za rok. V prípade zistenia únikov v prístroji alebo armatúrach je potrebné odhaľať príčiny. Pred každou sezónou odporúčame prejsť systém cez odvzdušňovací proces. V prípade využitia elektrického vykurovania je dôležitá pravidelná kontrola elektrických kontaktov a izolácie. Znečistenia povrchu je možné odstraňovať mäkkou handou a neutrálnym čističom. Nepodlieha chemickému čisteniu. Pre dlhodobú stabilitu rebríka zabezpečte, aby systém fungoval v rámci prevádzkových limitov (max. 95 °C a 1,0 MPa).

Časté otázky montážnych firiem

Je možné pripojiť elektrickú špirálu na obe strany rebríka?
Áno, model AVANSA umožňuje pripojenie elektrickej špirály z oboch strán rebríka, čím poskytne flexibilné vykurovanie aj mimo sezóny.

Musí sa rebrík pevne zakotviť na stenu?
Áno, inštalačná sada obsahuje konzoly a držiaky, ktoré zabezpečujú pevné zakotvenie rebríka a jeho horizontálne umiestnenie.

Aký typ potrubia odporúčate na hydraulické pripojenie?
Pri hydraulickom pripojení odporúčame potrubie PEX-AL-PEX 16 × 2, ktoré zaručuje dobrú elasticity a odolnosť proti korózii.

Je možné pripojiť termostat ku špirále?
Termostat nie je súčasťou dodávky elektrickej špirály, ale odporúča sa dokúpiť zvlášť pre lepšiu reguláciu teploty a úspory energie.
