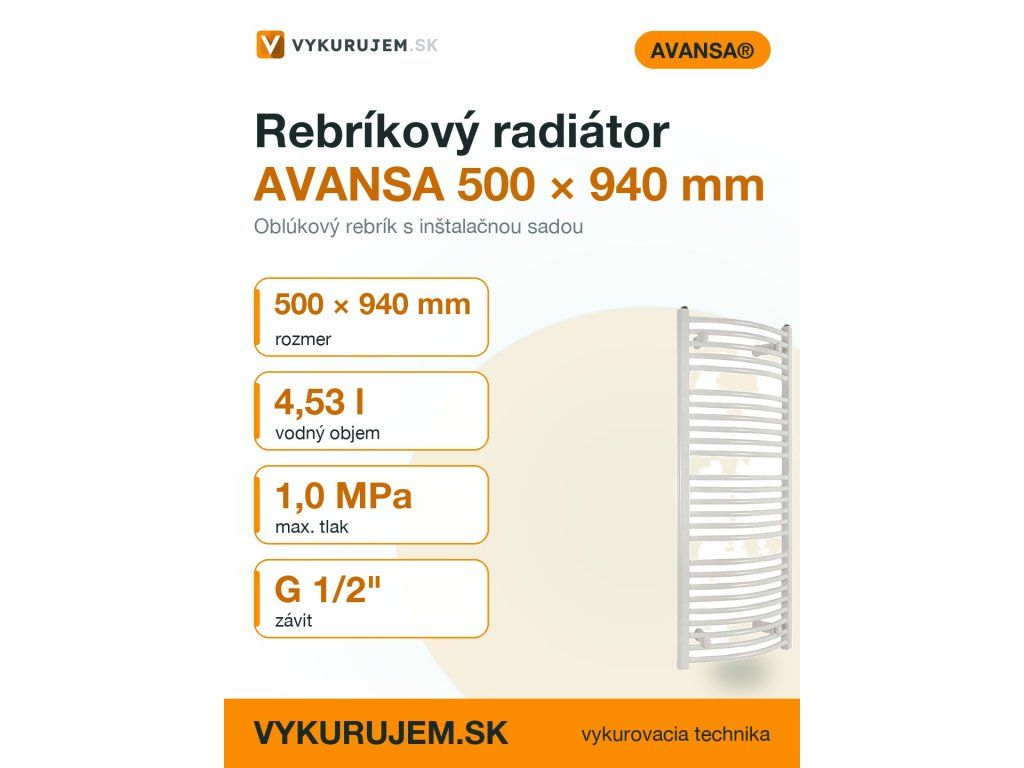

Rebríkový radiátor AVANSA – oblúkový 500x940

Podrobný popis

Rebríkový radiátor AVANSA 500 × 940 mm sa často používa v kúpeľniach, toalétach, kuchynách a menších sanitárnych priestoroch, kde kombináciu výhri a funkcionality predstavuje klasická kúpeľňová rebrík. Je vhodný pre samostatné vykurovanie alebo ako doplnok k centrálnemu vykurovaniu. Inštalátorské firmy často preferujú tento typ radiátora kvôli jeho jednoduchej montáži a dostupnosti inštalačnej sady.

Výhodou pre montážne firmy je, že výrobca poskytuje kompletnú sadu pre pripojenie: držiaky, matky, skrutky, odvzdušňovací ventil. To znižuje počet objednaní a zabezpečuje kompatibilitu. V praxi sa tento model používa najmä v rekonštrukciách starších budov a v novostavaniciach s centrálnym kúrením, prípadne ako zálohový zdroj tepla pre niektoré miestnosti.

Technické parametre

Techparametre sú dôležité pre správne dimenzovanie výkonu a hydraulického systému. Vodný objem a rozteč závitov napríklad ovplyvňujú efektívnosť cirkulácie teplonosného média a následne distribúciu tepla v miestnosti.

Montáž a pripojenie

Inštalácia sa vykonáva pomocou inštalačnej sady, ktorá je súčasťou dodávky. Postupuje sa nasledovne:

1. Označí sa poloha na stene podľa roztečov a rozmierov radiátora.
2. Vrtia sa otvory a montujú sa plastové držiaky.
3. Do držiakov sa umiestnia konzoly a radiátor sa pevne zavesí.
4. Následne sa pripojí cez vnútorný závit G 1/2" k vykurovaciemu systému. Odporúča sa použiť potrubie PEX-AL-PEX 16×2.
5. Na hornom alebo dolnom konci sa namontuje odvzdušňovací ventil.

Pred pripojením je nutné skontrolovať:

• či sú otvory v správnej polohe podľa inštruktážneho listu,
• či závitové spojenia nie sú poškodené,
• či je montáž stabilná (nie len „na dva bodmi“),
• či je odvzdušnenie dostatočné.

Bežné chyby: nedokonalé vyrovnanie, nesprávne pripojenie závitov (napr. dole namiesto hore), nedostatočná pevnosť zavesenia.

Kompatibilita a príslušenstvo

Model je vhodný na pripojenie k:

• kotlovým systémom s núteným aj samotiažným obehom,
• elektrickým špirálam (300 W, dobejú s termostatom),
• nemrznúcim zmesiam a normálnej vode.

Pre doplnenie príslušenstva je potrebné dokúpiť:

• elektrickú vykurovaciu tyč (El. tyč s termostatom, 300 W - biela),
• vodiace potrubie PEX-AL-PEX 16 × 2,
• termostat (ak nie je súčasťou špirály).

Súvisiace produkty: Rebrík rovný 600 × 940, Avansa 2007, Potrubie PEX-AL-PEX 20 × 2 pre vykurovanie a podlahové kúrenie.

Technické súvislosti pre projektanta

Rebríkový radiátor pracuje na princípe prenosu tepla cez oceľové trubky a vertikálne profile. Materiál – oceľ – je zvolený kvôli vysokej tepelnej kapacite a odolnosti proti tlakovému a termickému namáhaniu. Tepelný exponent 1,2564 ukazuje na výbornú proporcionalitu medzi príkonom a vykurovaním.

Hyrdaulicky sa model pripája cez dva vnútorné G 1/2" závity. Vyhýba sa sa jednostrannému pripojeniu z dôvodu nerovnomerného cirkulačného toku. V elektrickom režime sa využíva vykurovací modul, ktorý sa montuje buď zhora alebo zdola. Z dôvodu optimálnej efektivity sa doporučuje dobrovoľné pripojenie termostatu.

Nadmerné tlaky (nad 1 MPa) môžu byť príčinou deformácií alebo netesností. Preto sa radiátor testuje pri 1,5 MPa. Optimálna životnosť závisí aj od správne nastavenej teploty a kontroly pH vody.

Servis a prevádzka

Rebríky AVANSA vyžadujú minimálnu údržbu, no pravidelné meranie tlaku a teploty v systéme pomáha predištiť problémom. Pri elektrických špirálach je nutná periodická kontrola izolácie a kontaktov.

Intervaly:

• Ročná kontrola odvzdušnenia a tesnosti spojení.
• Kvartálne meranie tlaku v systéme.
• Kontrola elektrických prvkov minimálne raz ročne.

Na čo si dať pozor:

• Netesnosti pri závitových spojeniach.
• Znečistenie výmennej trubice, čo môže ovplyvniť prenos tepla.
• Korózia pri nedostatočnej ochrane povrchu (lacovanie).

Časté otázky montážnych firiem

Dá sa pripojiť na systém s núteným obehom?
Áno, radiátor je kompatibilný so systémami s núteným obehom aj s samotiažným obehom. Nevyžaduje špeciálne adaptéry.

Aký typ potrubia odporúčate?
Odporúčame PEX-AL-PEX 16 × 2 mm. Má dobré hydraulické vlastnosti a odolnosť proti teplote až do 95 °C.

Musí byť elektrická špirála pripojená z oboch strán?
Možnosť dopojenia je z oboch strán, avšak odporúča sa inštalovať špirálu z jednej strany, aby sa zabránilo preťaženiu.

Dá sa tento rebrík použiť ako záložný zdroj tepla?
Áno. Vhodný je najmä na obdobie mimo vykurovacej sezóny. Pri dopojení elektrického modulu môže fungovať ako samostatný vykurovací zdroj.
