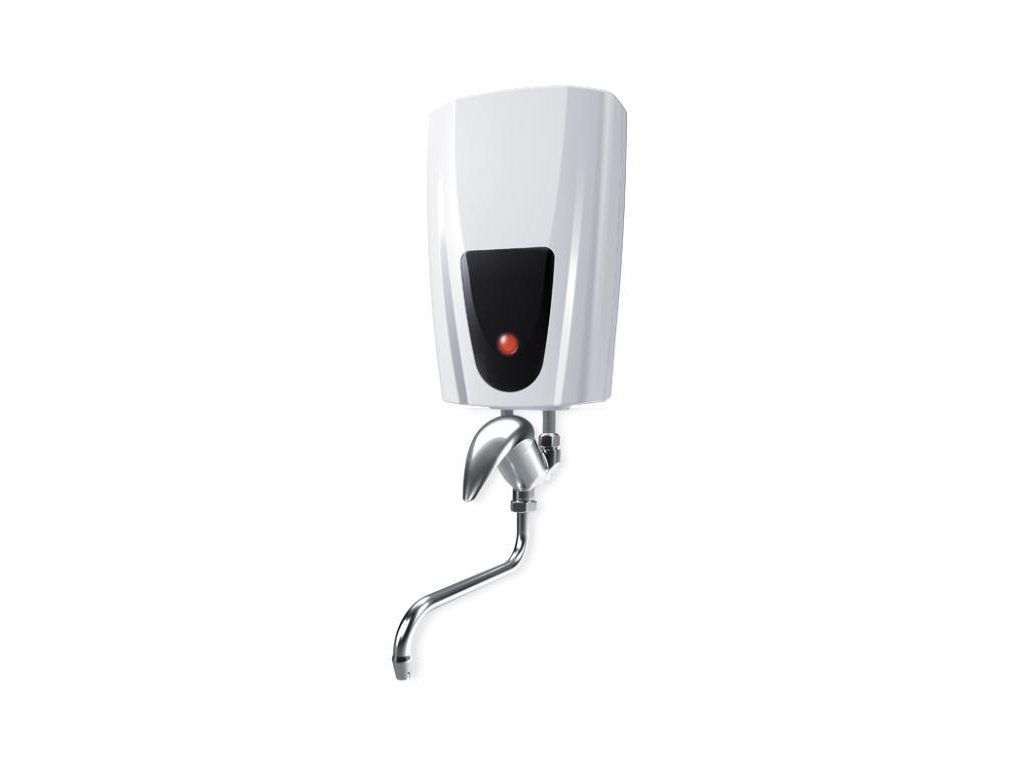

Qtermo TDP150 (výrobný kód 100505) je kompaktný beztlakový prietokový ohrievač vody určený na hornú montáž nad jedno odberné miesto – najčastejšie nad drez v kuchyni, na pracovisku alebo v sociálnych zariadeniach. Prístroj ohrieva vodu okamžite pri prietoku, nevyžaduje zásobník a nezaberá priestor pod umývadlom.

Ohrievač sa dodáva kompletne vrátane beztlakovej drezovej pákovej batérie, čím odpadá potreba samostatného nákupu vodovodnej armatúry. Celá zostava je pripravená na inštaláciu ihneď po vybalení.

Prístroj je navrhnutý tak, aby spoľahlivo fungoval aj v náročnejších prevádzkových podmienkach. Odolná konštrukcia tela spolu s krytými vykurovacími telesami predlžuje životnosť ohrievača aj tam, kde kvalita vody nie je ideálna.

Konštrukcia a ochranné systémy

TDP150 disponuje piatimi úrovňami ochrany, ktoré spoločne chránia prístroj aj obsluhu:

Ochrana pred úrazom elektrickým prúdom – elektrické krytie IP 24.
Ochrana vykurovacej špirály – kryté vykurovacie teleso výrazne eliminuje poškodenie zavzdušnením alebo usadeninami vodného kameňa.
Ochrana proti prehriatiu – vratná tepelná poistka zabraňuje poškodeniu pri nadmernom oteplení.
Ochrana pri poklese tlaku – prístroj reaguje na pokles vstupného tlaku pod prípustnú hodnotu.
Ochrana proti nadmernému tlaku – systém chráni vnútorné komponenty pri tlakových rázoch v rozvode.

Ohrev pretekajúcej vody je okamžitý a signalizovaný indikátorom na tele prístroja.

Technické parametre

Parameter	Hodnota
Celkový príkon vykurovacích telies	5,0 kW (1 × 3,5 kW)
Napájanie	1/N/PE ~ 230 V / 50 Hz
Istenie	25 A
Minimálny prípustný tlak vody	0,2 MPa
Maximálny prípustný tlak vody	0,8 MPa
Prietok pri ohreve vody o Δt = 30 °C	2,1 l/min
Vonkajšie rozmery (š × v × h)	145 × 232 × 85 mm
Napojenie batérie na ohrievač	G 3/8"
Napojenie batérie na vodu	G 1/2"
Elektrické krytie	IP 24
Energetická trieda	A
Recyklačný poplatok	0,27 € (zahrnutý v cene)

Montáž a pripojenie

Ohrievač TDP150 je konštruovaný výhradne pre beztlakovú prevádzku. To znamená, že montáž je možná iba s beztlakovou (trojcestnou) batériou – klasická tlaková armatúra nie je prípustná. Dodávaná drezová páková batéria je na tento typ prevádzky priamo dimenzovaná a predpripravená.

Prístroj sa montuje na stenu nad odberné miesto (horná montáž). Elektrické pripojenie vyžaduje samostatný okruh istený 25 A. Vstupné napájanie je jednofázové 230 V / 50 Hz. Elektrické krytie IP 24 umožňuje inštaláciu v kúpeľniach a kuchyniach v súlade s normami pre vlhké priestory.

Vodné pripojenie batérie na ohrievač je cez závit G 3/8", vstup studenej vody do batérie cez G 1/2". Minimálny vstupný tlak vody musí byť 0,2 MPa, maximálny 0,8 MPa. Pri nedostatočnom tlaku prístroj nemusí správne fungovať alebo sa ochrana aktivuje pred dosiahnutím požadovanej teploty výstupu.

Inštalácia nevyžaduje žiadne dodatočné príslušenstvo – batéria je súčasťou dodávky a zostava je plne pripravená na pripojenie.

Na čo si dať pozor

Prístroj je určený výhradne pre beztlakovú prevádzku – použitie tlakovej armatúry spôsobí poruchu alebo poškodenie ohrievača.
Elektrický okruh musí byť istený hodnotou 25 A – slabšie istenie bude pri plnom výkone 5 kW opakovane vypínať.
Vstupný tlak vody musí byť v rozmedzí 0,2 – 0,8 MPa. Pri tlaku pod minimálnou hodnotou ochrana prístroja preruší ohrev.
Ohrievač je navrhnutý pre jedno odberné miesto – nesmie byť napojený na viac výtokových armatúr súčasne.
Prietok 2,1 l/min pri ohreve o 30 °C je hodnota platná pri štandardných podmienkach. Pri vyššom vstupnom prietoku bude výstupná teplota nižšia – teplotu reguluje používateľ škrtením prietoku cez pákovú batériu.
Pred inštaláciou overiť, či je rozvod studenej vody schopný udržať minimálny požadovaný tlak aj pri otvorenom prietoku.

Dokumenty na stiahnutie

Technický list a návod na inštaláciu Qtermo TDP / TDP150 (PDF)

Časté otázky

Môžem k ohrievaču TDP150 pripojiť inú batériu, ako je dodávaná v balení?: Áno, ale výhradne inú beztlakovú (trojcestnú) batériu s pripojovacím závitom G 3/8" na strane ohrievača. Tlaková batéria je pre tento typ ohrievača nevhodná a jej použitie môže viesť k poruche alebo poškodeniu prístroja. Dodávaná páková batéria je však plne kompatibilná a na inštaláciu postačuje.
Aký prierez vodiča a istenie je potrebné pre zapojenie TDP150?: Výrobca predpisuje istenie 25 A. Pre jednofázový okruh 230 V pri príkone 5,0 kW zodpovedá prúdové zaťaženie približne 21,7 A, preto je istenie 25 A správne dimenzované. Prierez napájacieho kábla je potrebné stanoviť podľa dĺžky trasy a inštalačných podmienok v súlade s platnou normou STN 33 2000, minimálne však 2,5 mm² pre pevné uloženie. Elektrické zapojenie musí vykonať osoba s príslušnou elektrotechnickou kvalifikáciou.
Ako regulovať teplotu výstupnej vody pri TDP150?: Ohrievač TDP150 nemá vlastný termostat na nastavenie výstupnej teploty. Teplota výstupnej vody sa reguluje škrtením prietoku pákovej batérie – čím nižší prietok, tým dlhší čas ohrevu a vyššia výstupná teplota, a naopak. Pri prietoku 2,1 l/min a štandardnom vstupnom tlaku je ohrev o 30 °C. Výstupnú teplotu teda ovláda obsluha priamo armatúrou.
