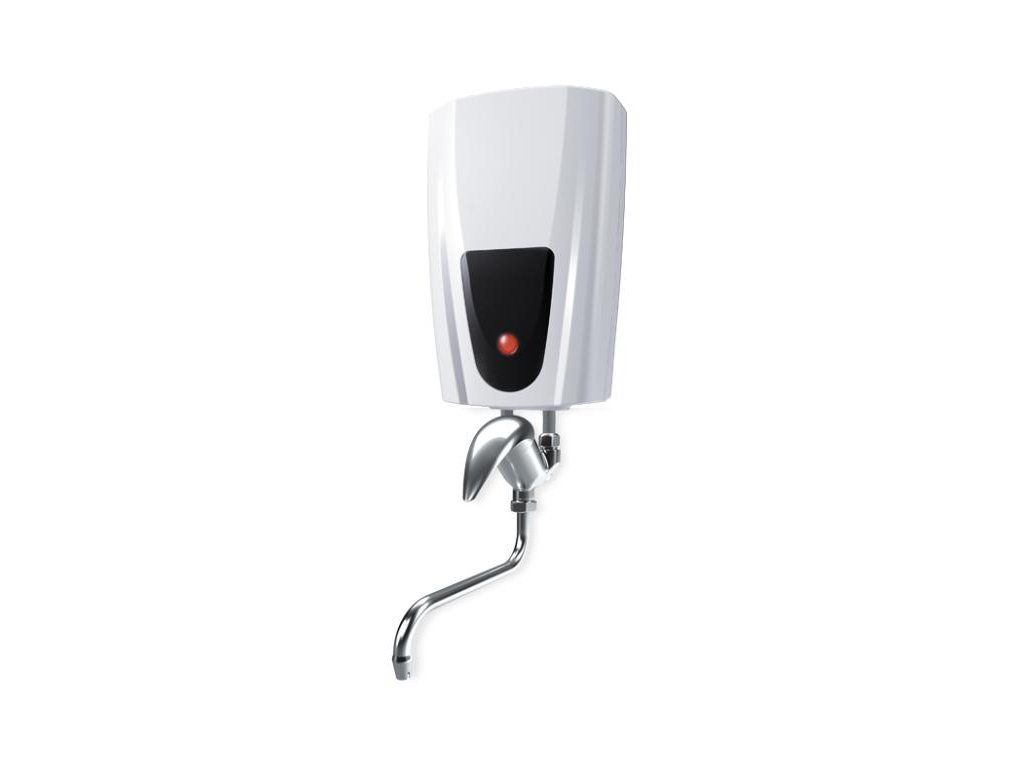

Qtermo TDP135 je kompaktný beztlakový prietokový ohrievač vody určený pre inštaláciu na jedno odberné miesto. Typické uplatnenie nájde všade tam, kde nie je k dispozícii centrálny rozvod teplej vody – v dielňach, skladoch, prevádzkových miestnostiach, rekreačných objektoch, záhradných domčekoch či kioskov. Prístroj ohrieva vodu priebežne, okamžite po otvorení batérie, bez akejkoľvek doby čakania.

Zariadenie sa dodáva kompletne vrátane beztlakovej pákovej drezovej batérie, čo výrazne zjednodušuje objednávku aj samotnú inštaláciu. Montáž je možná výhradne s beztlakovou (trojcestnou) batériou – použitie štandardnej tlakovej batérie nie je dovolené a môže viesť k poškodeniu prístroja.

Odolná konštrukcia prístroja zaručuje bezproblémovú funkciu aj v náročných prevádzkových podmienkach. Kryté vykurovacie telesá v každom prístroji výrazne eliminujú riziko poškodenia zavzdušnením alebo zanesením vodným kameňom, čo predlžuje životnosť zariadenia a znižuje náklady na servis.

Ochranné funkcie

TDP135 je vybavený piatimi úrovňami ochrany, ktoré zabezpečujú bezpečnú a spoľahlivú prevádzku:

Ochrana pred úrazom elektrickým prúdom – krytie IP 24, vhodné do vlhkých priestorov.
Ochrana vykurovacej špirály – kryté vykurovacie teleso zabraňuje priamemu kontaktu s vodou a usadeninami.
Ochrana proti prehriatiu – vratná tepelná poistka odpojí prístroj pri prekročení povolenej teploty.
Ochrana pri poklese tlaku vody – prístroj sa automaticky odstaví, ak prietok klesne pod bezpečnú hodnotu.
Ochrana proti nadmernému tlaku – zabraňuje poškodeniu vnútorných komponentov pri tlakových rázoch.

Prevádzka je signalizovaná indikátorom ohrevu, ktorý je viditeľný priamo z miesta obsluhy.

Technické parametre

Parameter	Hodnota
Celkový príkon vykurovacích telies	3,5 kW (1 × 3,5 kW)
Napájanie	1/N/PE ~ 230 V / 50 Hz
Istenie	16 A
Minimálny prípustný tlak vody	0,2 MPa
Maximálny prípustný tlak vody	0,8 MPa
Prietok pri ohreve vody o Δt = 30 °C	1,6 l/min
Vonkajšie rozmery (š × v × h)	145 × 232 × 85 mm
Napojenie batérie na ohrievač	G 3/8"
Napojenie batérie na vodu (prívod)	G 1/2"
Elektrické krytie	IP 24
Energetická trieda	A
Recyklačný poplatok	0,27 € (zahrnutý v cene)

Montáž a pripojenie

TDP135 je určený na hornú montáž – ohrievač sa umiestňuje nad odberné miesto a voda priteká zhora. Prístroj sa dodáva so všetkým potrebným príslušenstvom vrátane pákovej batérie, takže inštalácia nevyžaduje ďalší nákup komponentov.

Elektrické pripojenie prebieha na jednofázovú sieť 230 V / 50 Hz. Vývod musí byť istený ističom s charakteristikou B alebo C s menovitým prúdom 16 A. Elektroinštaláciu musí realizovať osoba s príslušnou elektrotechnickou kvalifikáciou. Zásuvka ani rozvádzač nesmú byť umiestnené v priestore priameho streku vody.

Vodné prepojenie medzi ohrievačom a batériou je realizované hadicami G 3/8", prívod studenej vody sa napojí na G 1/2". Pri inštalácii je nevyhnutné použiť výhradne beztlakovú (trojcestnú) batériu – štandardná tlaková batéria nie je kompatibilná s beztlakovým systémom a jej použitie spôsobuje poruchu alebo zničenie prístroja.

Minimálny prevádzkový tlak v prívodnom potrubí musí dosahovať aspoň 0,2 MPa, maximálny nesmie prekročiť 0,8 MPa. Pri vyššom tlaku je nutné pred ohrievač zaradiť redukčný ventil.

Na čo si dať pozor

Prístroj je navrhnutý výhradne pre jedno odberné miesto. Paralelné napájanie viacerých výtokov z jedného TDP135 nie je dovolené.
Nikdy nepoužívajte tlakovú batériu – systém je beztlakový a vyžaduje trojcestnú (beztlakovú) armatúru. Táto batéria je súčasťou dodávky.
Pred prvým spustením skontrolujte, či je prívodné potrubie riadne odvzdušnené. Kryté vykurovacie teleso síce znáša krátkodobé zavzdušnenie lepšie ako otvorená špirála, ale dlhodobá prevádzka bez vody poškodí akýkoľvek ohrievač.
Elektrické krytie IP 24 umožňuje inštaláciu vo vlhkých priestoroch (kúpeľňa, kuchyňa, dielňa), nie však v priestoroch s priamym strekom vody alebo pod štvrtou zónou podľa STN 33 2000-7-701.
Recyklačný poplatok 0,27 € je zahrnutý v cene produktu.

Dokumenty na stiahnutie

Technický list a návod na montáž Qtermo TDP135 (PDF)

Časté otázky

Môžem k TDP135 pripojiť bežnú pákovú batériu z obchodu s sanitou?
Nie. TDP135 je beztlakový ohrievač a vyžaduje špeciálnu beztlakovú (trojcestnú) batériu, ktorá je súčasťou dodávky. Štandardná tlaková jednocestná batéria neumožňuje správne fungovanie beztlakového systému – pri otvorení by neumožnila výtok cez trysku smerom von a mohlo by dôjsť k poškodeniu ohrievača alebo batérie.

Aká je skutočná teplota výtokovej vody pri bežnom prietoku?
Pri prietoku 1,6 l/min a príkone 3,5 kW dôjde k ohrevu vody o 30 °C oproti teplote prívodu. Ak je studená voda privádzaná pri 10 °C, výtoková teplota bude približne 40 °C. V lete, keď má studená voda vyššiu teplotu (napr. 18 °C), bude výtok teplejší – okolo 48 °C. Teplotu nie je možné nastavovať elektronicky; reguluje sa len prietok pákou batérie.

Aký istič a kábel sú potrebné pre pripojenie TDP135?
Prístroj vyžaduje jednofázové napájanie 230 V / 50 Hz a istenie 16 A (charakteristika B alebo C). Odporúčaný prierez prívodného kábla je minimálne 2,5 mm² (Cu). Zásuvka ani rozvádzač nesmú byť umiestnené v priestore, kde hrozí priamy kontakt s vodou. Inštaláciu musí vykonať osoba s elektrotechnickou kvalifikáciou podľa platných predpisov.
