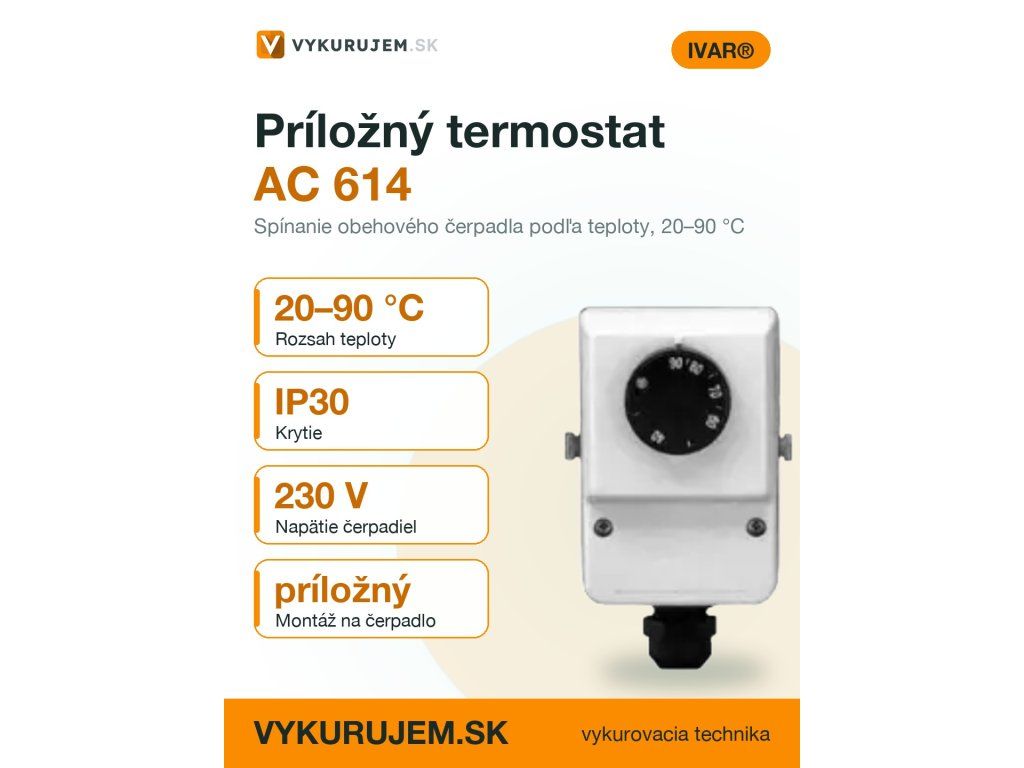

Príložný termostat - pre obehové čerpadlá - + 20 °C až + 90 °C IVAR.AC 614
Kód: 580002Súvisiaci tovar
Podrobný popis
Popis a použitie
Príložný termostat IVAR.AC 614 je určený na priame riadenie obehových čerpadiel v teplovodných vykurovacích sústavách. Princíp fungovania je jednoduchý: termostat sa mechanicky pripevní na potrubí a jeho snímač kontinuálne meria povrchovú teplotu potrubia. Po dosiahnutí nastavenej teploty termostat spíná alebo rozpína obvod čerpadla – záleží od zvoleného spôsobu zapojenia.
Zariadenie umožňuje dva režimy prevádzky: ako spínací termostat (čerpadlo sa zapne po dosiahnutí nastavenej teploty) alebo ako vypínací termostat (čerpadlo sa vypne po dosiahnutí nastavenej teploty). Táto flexibilita umožňuje použitie napríklad pri ochrane čerpadla pred prevádzkou v studenej sústave, pri riadení distribúcie tepla v bytových domoch alebo pri ochranných funkciách v technologických okruhoch.
Termostat je vhodný pre inštalácie, kde nie je k dispozícii riadiaca jednotka alebo regulátor s výstupom pre čerpadlo, a kde postačuje jednoduché teplotné riadenie priamo z potrubia.
Technické parametre
| Parameter | Hodnota |
|---|---|
| Typ | Príložný termostat |
| Model | IVAR.AC 614 |
| Teplotný rozsah nastavenia | +20 °C až +90 °C |
| Teplotná diferencia (hysteréza) | ΔT 5 ± 10 K |
| Napájacie napätie | 230 V AC |
| Stupeň krytia | IP30 |
| Spôsob montáže | Príložný – na povrch potrubia |
| Režim zapojenia | Spínací alebo vypínací termostat |
Montáž a pripojenie
Termostat sa osadí priamo na povrch potrubia – najčastejšie na prívodné alebo spiatočné potrubie v mieste, kde je teplota reprezentatívna pre stav vykurovacej sústavy. Snímač musí doliehať tesne na povrch potrubia; odporúča sa použiť tepelne vodivú pastu alebo izolovať snímač od okolia, aby sa eliminoval vplyv okolitej teploty vzduchu na meranie.
Elektrické zapojenie prebieha na svorkovnici termostatu pri napájacom napätí 230 V. Pred zapojením je nevyhnutné odpojiť napájanie a dodržať platné elektrotechnické predpisy. Termostat možno zapojiť do série s napájacím obvodom čerpadla. Stupeň krytia IP30 znamená, že zariadenie je chránené pred pevnými cudzími telesami s priemerom nad 2,5 mm, ale nie je chránené pred vlhkosťou – montáž musí byť vykonaná v suchom prostredí, mimo dosahu vody a kondenzátu.
Po inštalácii sa požadovaná teplota nastavuje otočným ovládačom priamo na tele termostatu. Nastavená hodnota zodpovedá teplote povrchu potrubia, pri ktorej dôjde k sepnutiu alebo rozopnutiu kontaktu.
Na čo si dať pozor
- Stupeň krytia IP30 neumožňuje montáž v mokrom prostredí ani v miestach s kondenzáciou vlhkosti – ide o technickú miestnosť so štandardnými podmienkami prostredia.
- Hysteréza ΔT 5 ± 10 K je pomerne široká; pri systémoch s úzkym teplotným oknom treba toto zohľadniť pri nastavovaní spínacej teploty.
- Snímač termostatu musí doliehať plošne na potrubí – nevhodná montáž na izolované alebo hrdzavé potrubie spôsobuje nepresné meranie.
- Zariadenie nie je určené na riadenie viacerých čerpadiel súčasne; pre každé čerpadlo je potrebný samostatný termostat.
- Elektrické zapojenie môže vykonávať len osoba s príslušnou elektrotechnickou kvalifikáciou podľa platnej legislatívy SR.
Dokumenty na stiahnutie
Časté otázky
- Môžem termostat IVAR.AC 614 použiť na vypínanie čerpadla pri nízkej teplote kotla?
- Áno, pri zapojení v režime vypínacieho termostatu zariadenie rozopne obvod čerpadla pod nastavenou teplotou. Snímač sa osadí na prívodné potrubie od kotla a nastaví sa minimálna prevádzková teplota – čerpadlo tak nezapne, kým kotol nedosiahne požadovanú teplotu.
- Aká je skutočná presnosť spínania pri hysteréze ΔT 5 ± 10 K?
- Hysteréza ΔT 5 ± 10 K znamená, že rozdiel medzi teplotou zapnutia a vypnutia sa pohybuje v rozsahu 5 K s toleranciou ±10 K. V praxi to znamená, že tento termostat nie je vhodný pre presné regulačné úlohy s úzkym teplotným pásmom; jeho použitie je optimálne tam, kde postačuje hrubé teplotné riadenie, napríklad ako ochrana čerpadla pred studenom.
- Je možné IVAR.AC 614 nainštalovať na plastové alebo medené potrubie?
- Termostat možno osadiť na kovové aj plastové potrubie. Pri plastovom potrubí je však dôležité počítať s horšou tepelnou vodivosťou materiálu, čo môže spôsobiť oneskorenie reakcie snímača voči skutočnej teplote média. Pre presnejšie meranie sa odporúča montáž na kovové (medené alebo oceľové) potrubie s použitím tepelne vodivej pasty.
