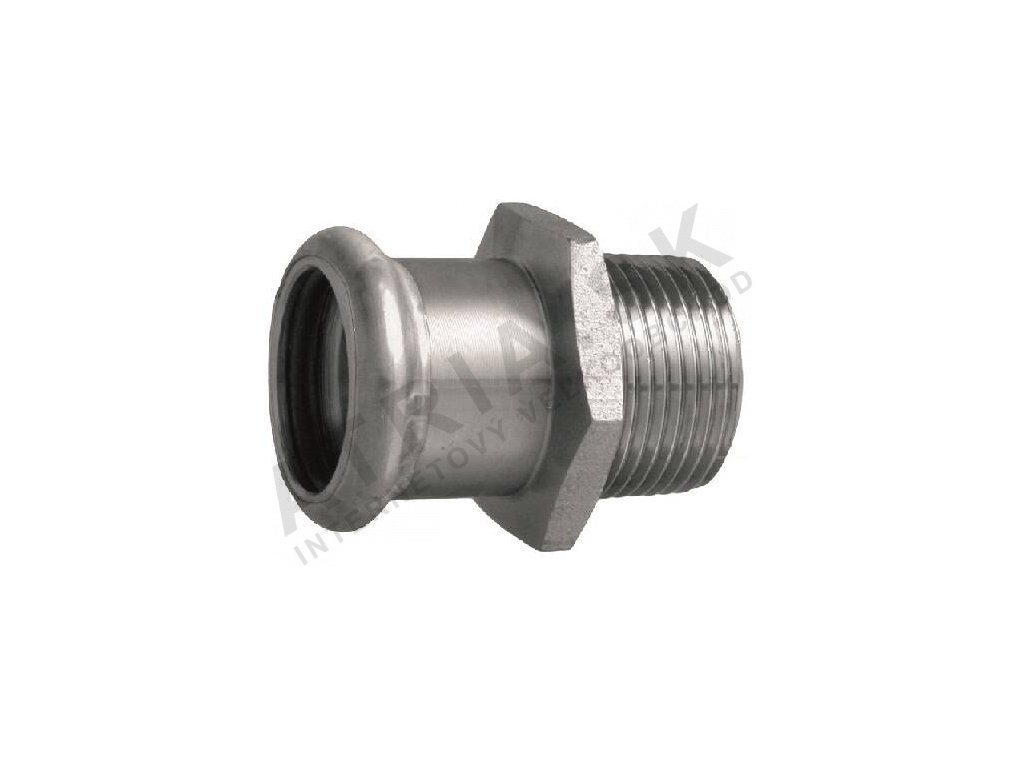

Prechodka IVAR IVC81.7622 – 76,1 mm-R2 1/2 palca IVAR.IVC81
Kód: IVC81.7622Súvisiaci tovar
Podrobný popis
Pre koho: Prechodka IVAR IVC81.7622 je určená montážnym firmám, ktoré inštalujú ústredné kúrenie a uzavreté tlakové systémy s lisovacím spojom a závitovou armatúrou.
Kombinujte s: Trubkou s vnútorným priemerom 76,1 mm a armatúrou s vonkajším závitom R2 1/2 palca, ktoré je potrebné doobjednať.
Čím sa líši: Má menovitý tlak PN 16, prevádzkovú teplotu od -20 °C a je vyrobená z uhlíkovej pozinkovanej ocele.
Prechodky typu PRESS x ZÁVIT sú bežnou súčasťou pri montáži vykurovacích, protipožiarových a tlakových systémov. Tento model IVAR IVC81.7622 je vhodný pre rozvody v uzavretých systémoch, kde je potrebné spojiť trubku s lisovacím systémom a závitovou armatúrou. Montážná firma pri inštalácii rieši hydraulické pripojenie, mechanickú pevnosť a kompatibilitu s ostatnými komponentmi. V praxi sa využíva najmä v systémoch ústredného kúrenia, kde sa kombinujú rôzne typy pripojení.
Technické parametre
| Materiál | uhlíková pozinkovaná oceľ |
|---|---|
| Prevádzková teplota | -20 °C |
| Menovitý tlak | PN 16 |
| Odolnosť na vysoké tlaky do | 16 bar |
| Hmotnosť | 0,878 kg |
| Kód | IVC81.7622 |
| Značka | IVAR |
Prevádzková teplota do +120 °C a menovitý tlak PN 16 zaručujú odolnosť v bežných podmienkach vykurovania. Tlak 16 bar je dôležitý parameter pre dimenzovanie systému, najmä v prípade vysokej hydraulického odporu alebo výkyvov tlaku. Hmotnosť 0,878 kg znižuje nároky na montáž a manipuláciu.
Montáž a pripojenie
Prechodka sa montuje lisovacím systémom typu M. Pripojovací rozmery sú 76,1 mm (vnútorný priemer trubky) a závit R2 1/2 palca. Pred montážou je potrebné overiť, či trubka je správne zlisovaná a či je indikátor zalisovania v rozsahu 54 mm. Chybné zlisovanie môže spôsobiť netesnosť alebo poškodenie tvarovky. Po zalisovaní je nutné skontrolovať tesnosť spojov, najmä v prípade vysokého tlaku. Pri pripojení na armatúru s vonkajším závitom je dôležitá správna orientácia a pripevnenie.
Kompatibilita a príslušenstvo
Prechodka je kompatibilná s čelusťami typu M a O-krúžkom z EPDM. Pre úplnú inštaláciu je potrebné doobjednať armatúry s vonkajším závitom R2 1/2 palca, ako aj trubky s vnútorným priemerom 76,1 mm. Súvisiace produkty ako Potrubie PEX-AL-PEX 20 x 2 alebo izolácia 18 mm môžu byť vhodné pre doplnenie systému. Pre vykurovacie systémy je vhodné kombinovať s kotlami ako Protherm Tiger Condens 20/26 KKZ 42 alebo BOSCH Condens GC2300iW 24 P.
Technické súvislosti pre projektanta
Prechodka je vyrobená z uhlíkovéj pozinkovanej ocele, ktorá má dobrú odolnosť proti korózii a mechanickému poškodeniu. EPDM O-krúžok zabezpečuje tesnosť spojov. V systéme slúži ako prechod medzi lisovaným a závitovým pripojením, čo umožňuje rýchlu a bezpečnú inštaláciu bez zvarovania. Hydraulické vlastnosti sú ovplyvnené menovitým tlakom a teplotou, preto je dôležité, aby systém bol dimenzovaný podľa týchto parametrov. Pre dlhodobú životnosť je vhodné vyhodiť závitové armatúry s rovnakou odolnosťou a kompatibilitou.
Servis a prevádzka
Prechodka vyžaduje minimálnu údržbu. Je dôležité pravidelne skontrolovať tesnosť spojov, najmä v prípade vysokého tlaku alebo teplotných výkyvov. Ak sa objaví netesnosť, je nutné spoj odmontovať a overiť stav O-krúžka a zlisovania. Servisné intervaly závisia od intenzity používania, ale bežne sa odporúča kontrola každých 5 rokov. Pri prevádzke je dôležité, aby systém bol správne vyvážený a aby sa predchádzalo nadmernému tlaku.
Časté otázky montážnych firiem
Dá sa prechodka použiť v protipožiarnej inštalácii?
Áno, prechodka je schválená pre protipožiarne trvalo zavodnené systémy. Je dôležité, aby všetky komponenty boli certifikované pre túto úlohu.
Aký typ čelustí je vhodný pre zalisovanie?
Prechodka je kompatibilná s čelusťami typu M. Použitie iného typu môže spôsobiť poškodenie alebo nekvalitný spoj.
Je možné použiť prechodku v systéme s teplotou vyššou ako +120 °C?
Nie, maximálna prevádzková teplota je +120 °C. Pre vyššie teploty je potrebné použiť materiál s vyššou odolnosťou.
Je možné použiť prechodku pre pitnú vodu?
Nie, potrubie nie je certifikované pre pitnú vodu. Pre túto úlohu je potrebné použiť materiál schválený pre pitnú vodu.
Dokumenty na stiahnutie
Dodatočné parametre
| Kategória: | Prechodky s vonkajším závitom |
|---|---|
| Záruka: | 2 roky |
| Hmotnosť: | 0.878 kg |
| Materiál: | uhlíková pozinkovaná oceľ |
| Prevádzková teplota: | -20 °C |
| Druh výrobku: | redukcia / prechodka |
| Rozmer závitu: | 2 1/2" a viac |
| Typ pripojenia: | vonkajší závit |
| Materiál: | oceľ / liatina |
| Menovitý tlak: | PN 16 |
| Odolnosť na vysoké tlaky do: | 16 bar |
| Posledná aktuálizacia ceny: | 13.04.2026 1:06:45 |
