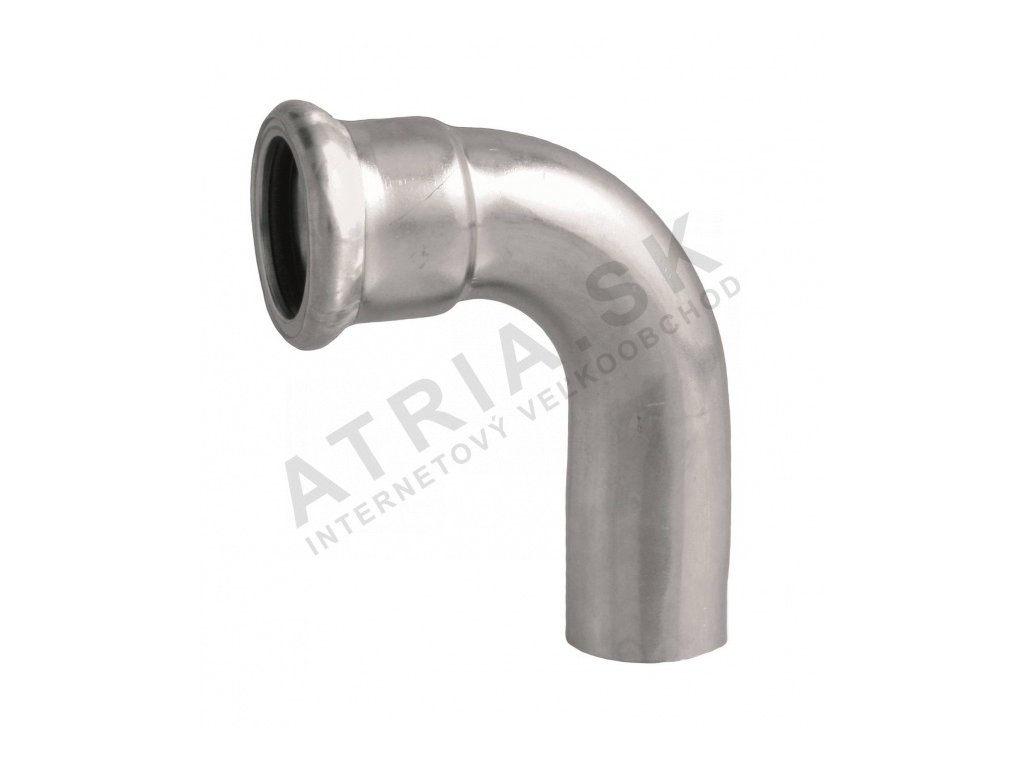

Oblúk 90° IVAR IVC21.28 – 28 mm IVAR.IVC21
Kód: IVC21.28Súvisiaci tovar
Podrobný popis
Pre koho: Oblúk 90° IVAR IVC21.28 je určený pre montážne firmy a odborníkov pripravujúcich tlakové rozvody z uhlíkovej pozinkovanej ocele pri 28 mm potrubí.
Kombinujte s: Vhodne sa dopĺňa s ostatnými prvkami potrubného systému pre centrálne vykurovanie, protipožiarne rozvody alebo rozvody stlačeného vzduchu.
Čím sa líši: Pri menovitom tlaku PN 16 a prevádzkovej teplote od -20 °C do +120 °C je dimenzovaný pre bežné tlakové systémy.
Oblúk 90° IVAR IVC21.28 patrí medzi základné prvky v potrubných rozvodoch, kde je potrebné zmeniť smer ocelového potrubia. Používa sa hlavne v tlakových systémoch ako sú centrálna vykurovacia technika, protipožiarne rozvody, alebo systémy stlačeného vzduchu. Jeho konštrukcia umožňuje rýchlu a bezpečnú montáž bez nutnosti výrobby závitov alebo zvarovania. Preto je populárny pri montážnom stavebníctve i modernizácii existujúcich systémov.
V praxi sa tento oblúk často využíva v montážach tlakových rozvodov v obchodných budovách, priemyselných priestoroch, ale i v rekonštrukciách starších kúrení. Projektanti ho preferujú kvôli pevnosti, odolnosti proti korózii a jednoduchosti pri integrácii s ostatnými prvkami. Montážnemu technikovi poskytuje možnosť efektívne dokončiť rozvody s minimálnymi prípravami nástrojov a času.
Technické parametre
| Rozmery: | 28 × 28 mm |
| Menovitý tlak: | PN 16 |
| Prevádzková teplota: | -20 °C až +120 °C |
| Materiál: | Uhlíková pozinkovaná oceľ |
| Hmotnosť: | 0,112 kg |
| Kód: | IVC21.28 |
| Značka: | IVAR |
Tieto údaje sú kľúčové pre správne dimenzovanie rozvodov. PN 16 zabezpečuje odolnosť na vysoké tlaky až do 16 bar. Poskytovaná prevádzková teplota zahŕňa aj systémy s variabilnou prevádzkou, ako napríklad systémy kúrenia, chladiarenskej techniky alebo protipožiarneho chladiaceho média. Uhlíková pozinkovaná oceľ ponúka dobrú ochranu proti oxidácii v chemicky neutrálnych prostrediach.
Montáž a pripojenie
Postup montáže zahŕňa nasledovné kroky:
- Overiť rozmery potrubia (väčšinou 28 mm vnútorný priemer).
- Pripraviť oblúk tak, aby bol čistý a bez poškodení na povrchu.
- Nasadzovať oblúk na potrubie až cez zariadenie typu press-fit, ktoré zabezpečuje spojenie.
- Zkontrolovať, či je lisovacie zariadenie nainštalované správne a či je indikátor zalisovania aktívny.
- Spustiť testovací tlak systémy, aby bolo možné identifikovať eventualné netesnosti.
Kompatibilita a príslušenstvo
Oblúk je kompatibilný s čelusťami typu M a výhradne s rovnakými prvkami z tej istej sústavy, ako sú potrubia a iné tvarovky z IVARA. Je vhodný pre kombináciu s tvarovkami a potrubiami z pozinkovanej ocele. Pri práci s potrubiami PEX-AL-PEX alebo nerezovými sústavami nie je tento oblúk vhodný.
Doobjednať je vhodné aj príslušenstvo ako:
- Potrubie PEX-AL-PEX 20 x 2 pre vykurovanie, podlahové kúrenie a vodu
- Izolácia 18 mm (3/8") / 9mm
- Protherm Tiger Condens 20/26 KKZ 42 + smart regulátor
- Plynový kotol BOSCH Condens GC2300iW 24 P
- Solárna nerezová dvojrúra, vlnovec BiSolar
Technické súvislosti pre projektanta
Oblúk 90° IVAR IVC21.28 funguje ako flexibilný prístroj pre zmenu smeru potrubia. Je vyrobený z pozinkovanej ocele, čo zaručuje odolnosť proti korózii, ale nie je vhodný pre systémy s agresívnymi mediálnymi charakteristikami. Hydraulické vlastnosti zahŕňajú stabilný tok v rozmezí teplôt a tlakov stanovených výrobcou.
Oblasti, kde je tvarovka používaná, môžu mať vplyv na životnosť celej sústavy. To zahŕňa kvalitu média (napr. voda, vzduch, inertné plyny), korektné výpočty hydraulických strát a dodržiavanie minimálnych polomerov krivky pri inštalácii. Projektant by mal zohľadniť aj pravidlá pre izoláciu, ak je systém vo vonkajších podmienkach, a tiež výpočet tepelného dilatačného efektu.
Servis a prevádzka
Pri prevádzke oblúkov je dôležité pravidelne kontrolovať stav spojení a samotnej tvarovky. Kontrola by mala zahŕňať testovanie tesnosti, kontrolu čistoty vstupných častí a sledovanie zmesi médií, ktoré pretekajú systémom.
Intervaly servisu by mali byť stanovené individuálne pre každý systém, ale obyčajne sa odporúča ročné alebo bi-ročné testovanie, zvlášť pri systémoch v prímysle alebo v prípade, keď sú pripojené k chemicky agresívnym médiám. Počas servisu je vhodné aj updatovať prípadné opotrebené príslušenstvo a overiť správnosť kalibrácie hydrauliky.
Časté otázky montážnych firiem
Niektoré z najčastejších otázok:
Je oblúk 90° IVAR IVC21.28 vhodný pre rozvody pitnej vody?
Nie, tento oblúk nie je certifikovaný pre rozvody pitnej vody. Ako sa zabezpečuje pevnosť spojenia?
Pevnosť sa zabezpečuje lisovacím systémom typu M a indikátormi zalisovania. Spojenie je bez zvarovania alebo výroby závitov.Je možné použiť tento oblúk v systémoch s vysokou teplotou?
Áno, maximálna prevádzková teplota je +120 °C. Pre vyššiu teplotu je potrebné vybrať varianty s vyšším PN alebo iným materiálovým riešením.Ako rýchlo sa montuje oblúk pomocou lisovacej technológie?
Montáž je rýchla, typicky do 1 minúty za kus, a nevyžaduje komplexné nástroje – stačí lisovacie zariadenie a technológia typu M.
Dodatočné parametre
| Kategória: | Oblúky MF press pre vykurovanie |
|---|---|
| Záruka: | 2 roky |
| Hmotnosť: | 0.112 kg |
| Materiál: | uhlíková pozinkovaná oceľ |
| Prevádzková teplota: | -20 °C |
| Druh výrobku: | koleno / oblúk |
| Priemer rúrky: | 28 mm |
| Typ pripojenia: | lisovací spoj |
| Materiál: | oceľ / liatina |
| Menovitý tlak: | PN 16 |
| Odolnosť na vysoké tlaky do: | 16 bar |
