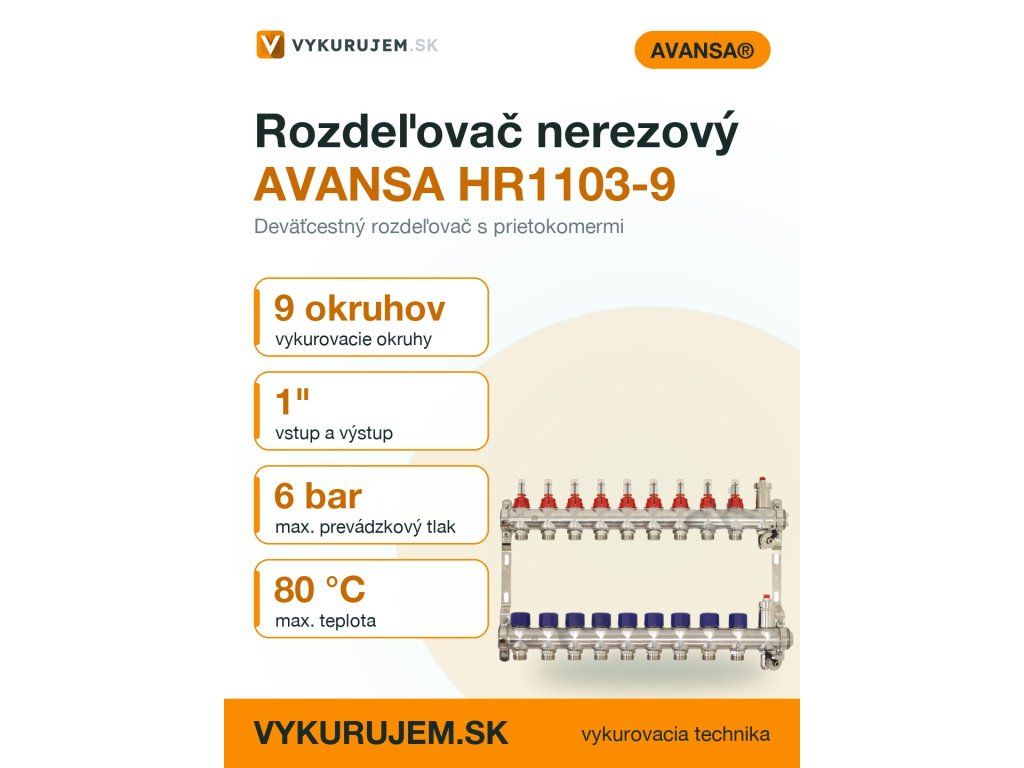

Rozdeľovač AVANSA HR1103-9 – 9 cestný nerezový pre podlahové vykurovanie

Podrobný popis

Deväťcestný rozdeľovač AVANSA HR1103-9 je štandardným prvkom v hydraulickom systéme podlahového vykurovania. Používa sa hlavne v novostavbách a rekonštrukciách, kde je potrebné rozdeľovať tepelný prietok medzi viacero vykurovacích okruhov. Montážná firma pri inštalácii zohľadní hydraulické vlastnosti systému, rovnaký prietok v každom okruhu a kompatibilitu s potrubím a príslušenstvom. Rozdeľovač je vhodný pre objekty s rozsiahlym systémom podlahového vykurovania, kde je potrebné zachovať rovnomerné rozdelenie tepla.

Technické parametre

Armatúra	Press-Messing Ms 58, poniklovaná
Dĺžka rozdeľovača bez gv. ventilov	545 mm
Dĺžka rozdeľovača s gv. ventilmi	595 mm
Krajina pôvodu	Nemecko
Kvapaliny	voda na vykurovanie, voda na chladenie, vodné zmesi so štandardnou antikoróznou nemrznúcou prímesou
Materiál	mosadz, plasty odolné voči teplu, nerezová oceľ 1.4301
Max. pracovný tlak	4 - 6 barov
Max. prípustná prevádzková teplota	+ 80 °C
Max. prípustný prevádzkový tlak	6 barov
Max. skúšobný tlak	10 barov
Odporučené potrubie	PEX-AL-PEX 16 x 2
Odporučené pripojenia	Zverné šróbenie na potrubie ALPEX 16 x 2 ALU-EK
Odporučené skrinky	Skrinky pre rozdeľovače
Ploché tesnenie	WS 3825
Počet okruhov	deväť
Presnosť merania	+/- 10 %
Prietok	1,12 m3/h
Prietokomery	dvojregulačné s možnosťou uzamknutia
Pripojenie vetiev	Ek, Eurokonus
Pripojenie vstupu a výstupu	1"
Prípustné teploty kvapalín	- 10 °C až 120 °C
Rozsah merania	0-5 l/min
Tesnenie	EPDM
Určenie	vyhrievacie a chladiace systémy
Závit	DIN ISO EN 228-1
Zvuková izolácia	DIN 4109
Kód	HR1103-9
Značka	AVANSA

Technické parametre tohto rozdeľovača sú dôležité pre správne dimenzovanie systému. Maximálny pracovný tlak 6 barov a maximálna prevádzková teplota 80 °C zabezpečujú bezpečnú prevádzku v bežných podmienkach. Prietok 1,12 m³/h a rozsah merania 0–5 l/min sú základom pre hydraulické výpočty. Pri montáži je dôležitá správna voľba potrubia a závitov, aby sa dosiahol optimálny prietok a vylúčili sa hydraulické straty.

Montáž a pripojenie

Rozdeľovač AVANSA HR1103-9 sa montuje do hydraulického systému podlahového vykurovania pomocou závitov 1'' (DIN ISO EN 228-1). Pripojenie vetiev pre jednotlivé okruhy je zabezpečené Eurokonusmi. Dĺžka rozdeľovača bez gv. ventilov je 545 mm, s ventilmi 595 mm. Pri montáži je dôležité zabezpečiť rovnaký prietok v každom okruhu a správne nastavenie prietokomerov. Bežné chyby pri montáži zahŕňajú nesprávne pripojenie potrubia, nedostatočné uzavretie ventilov alebo chybné nastavenie prietokomerov. Preto je vhodné výsledný systém skontrolovať manometrom a termometrom.

Kompatibilita a príslušenstvo

Rozdeľovač AVANSA HR1103-9 je kompatibilný s viacvrstvým potrubím typu PEX-AL-PEX 16 x 2 a medi. Odporúča sa použiť šróbenie ALPEX 16 x 2 ALU-EK pre pripojenie. Pri inštalácii je potrebné doobjednať skrinku pre rozdeľovače, ako aj prípadné príslušenstvo ako skrutkované spojky alebo príchytky. Súvisiace produkty ako Skrinka pre rozdeľovače 795 mm - podomietková alebo Nerezový rozdeľovač 4 cestný pre podlahové vykurovanie môžu byť využité pri rozšírení systému alebo ako alternatíva v prípade menšej konfigurácie.

Technické súvislosti pre projektanta

Rozdeľovač AVANSA HR1103-9 pracuje na princípe hydraulického rozdelenia prietoku medzi deväť okruhov. Materiál nerezová oceľ 1.4301 zabezpečuje vysokú odolnosť proti koroziu a dlhú životnosť. Prietokomery sú dvojregulačné a umožňujú nastavenie prietoku aj jeho uzamknutie, čím sa zabezpečuje stabilita systému. Hydraulické zapojenie zahŕňa pripojenie k kotli alebo rozdělovaču cez 1'' závit. Elektrické zapojenie nie je potrebné, keďže rozdeľovač je pasívny prvok. Pre zvýšenie účinnosti systému je dôležité zabezpečiť rovnaký prietok v každom okruhu a minimalizovať hydraulické straty.

Servis a prevádzka

Rozdeľovač AVANSA HR1103-9 vyžaduje minimálnu údržbu. Odporúča sa pravidelná kontrola prietokomerov a ventilov, najmä po sezónnom spustení systému. Servisné intervaly by mali byť plánované minimálne raz za rok. Je dôležité zabezpečiť, aby v systéme nevznikali vzduchové bubliny, ktoré by mohli ovplyvniť efektívnosť vykurovania. V prípade výpadku alebo poškodenia je možné vymeniť jednotlivé časti ako prietokomery alebo ventily bez nutnosti výmeny celého rozdeľovača.

Časté otázky montážnych firiem

Dá sa rozdeľovač pripojiť na potrubie HEPWORTH?
Áno, ak sú rozmery potrubia kompatibilné s pripojením 1'' a šróbením ALPEX 16 x 2 ALU-EK. Je vhodné porovnať priemery a závitové špecifikácie.

Je možné použiť iné typy prietokomerov ako sú dodané?
Neodporúča sa, keďže dodané prietokomery sú dvojregulačné s možnosťou uzamknutia a ich výmenné typy by mohli ovplyvniť hydrauliku systému.

Aké príslušenstvo je potrebné doobjednať?
Je vhodné doobjednať skrinku pre rozdeľovače, ako aj príchytky a prípadne skrutkované spojky 1/2 x 20 s vnútorným závitom pre pripojenie príslušenstva.

Je možné zmeniť počet okruhov po inštalácii?
Neodporúča sa, keďže rozdeľovač je vyrábaný s pevným počtom deväť okruhov. Pre rozšírenie systému je vhodné použiť ďalší rozdeľovač alebo prípadne zvážiť inú konfiguráciu systému.
