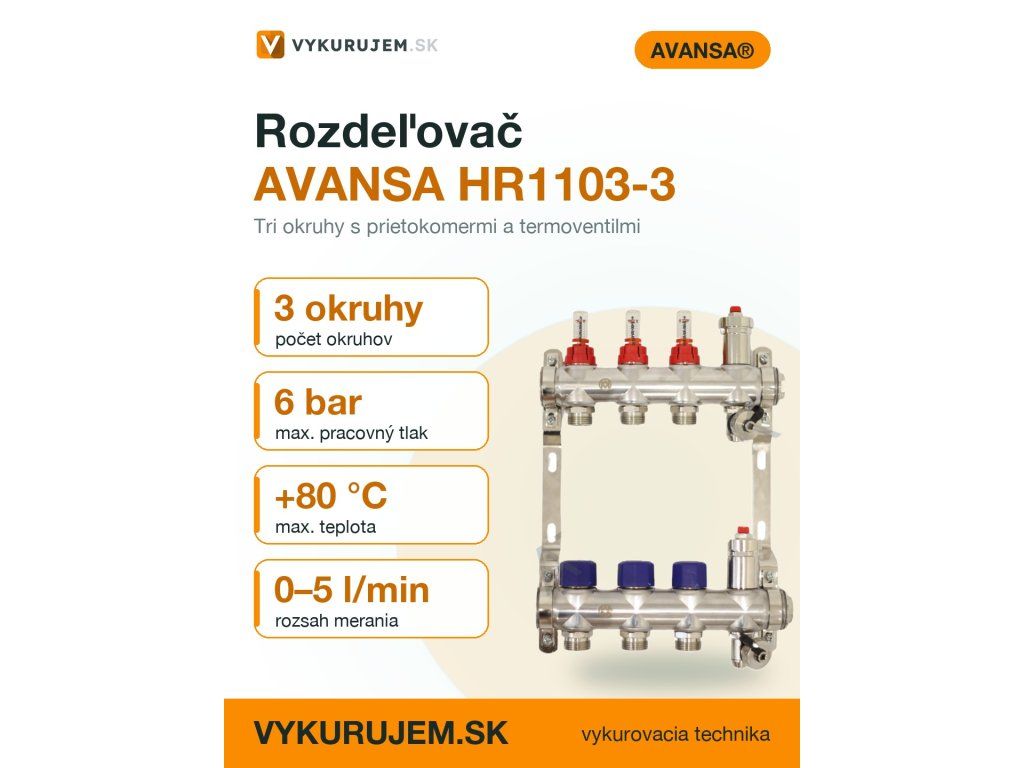

Rozdeľovač AVANSA HR1103-3 – 3-ciestný pre podlahové vykurovanie
Kód: HR1103-3Súvisiaci tovar
Podrobný popis
Pre koho: Pre montážne firmy, ktoré inštalujú podlahové vykurovanie s tromi okruhmi a potrebujú reguláciu prietoku na každom z nich.
Kombinujte s: Odporúčaným potrubím PEX-AL-PEX 16 x 2, zvernými šróbeniami ALPEX 16 x 2 ALU-EK a skrinkami pre rozdeľovače.
Čím sa líši: Dvojregulačné prietokomery s možnosťou uzamknutia, rozsah merania 0–5 l/min a max. prevádzková teplota +80 °C.
3-ciestný rozdeľovač AVANSA HR1103-3 je špecializovaný prístroj pre montážne firmy, ktoré pracujú s vykurovacími systémami podlahového kúrenia. Tento rozdeľovač umožňuje efektívnu reguláciu tria vykurovacích okruhov v rámci jedného systému. Je vhodný pre objekty, kde je potrebné rozdeľovať teplonosnú kvapalinu do viacerých oblastí, napríklad v bytových domoch, kanceláriách alebo obchodných priestoroch. Montážná firma pri jeho inštalácii rieši hydraulické pripojenie, reguláciu prietoku a kompatibilitu s existujúcim systémom. Vďaka dvojregulačným prietokomerom a termoregulačným ventilom je možné dosiahnuť presnú reguláciu teploty a prietoku na každom okruhu.
Technické parametre
| Armatúra | Press-Messing Ms 58, poniklovaná |
|---|---|
| Dĺžka rozdeľovača bez gv. ventilov | 245mm |
| Dĺžka rozdeľovača s gv. ventilmi | 295mm |
| Krajina pôvodu | Nemecko |
| Kvapaliny | voda na vykurovanie, voda na chladenie, vodné zmesi so štandardnou antikoróznou nemrznúcou prímesou |
| Materiál | mosadz, plasty odolné voči teplu, nerezová oceľ 1.4301 |
| Max. pracovný tlak | 4 - 6 barov |
| Max. prípustná prevádzková teplota | + 80 °C |
| Max. prípustný prevádzkový tlak | 6 barov |
| Max. skúšobný tlak | 10 barov |
| Odporučené potrubie | PEX-AL-PEX 16 x 2 |
| Odporučené pripojenia | Zverné šróbenie na potrubie ALPEX 16 x 2 ALU-EK |
| Odporučené skrinky | Skrinky pre rozdeľovače |
| Ploché tesnenie | WS 3825 |
| Počet okruhov | tri |
| Presnosť merania | +/- 10 % |
| Prietok | 1,12 m3/h |
| Prietokomery | dvojregulačné s možnosťou uzamknutia |
| Pripojenie vetiev | Ek, Eurokonus |
| Pripojenie vstupu a výstupu | 1" |
| Prípustné teploty kvapalín | - 10 °C až 120 °C |
| Rozsah merania | 0-5 l/min |
| Tesnenie | EPDM |
| Určenie | vyhrievacie a chladiace systémy |
| Závit | DIN ISO EN 228-1 |
| Zvuková izolácia | DIN 4109 |
| EAN | 5999093608918 |
| Kód | HR1103-3 |
| Značka | AVANSA |
Maximálny pracovný tlak 6 barov a prevádzková teplota do +80 °C zaručujú bezpečnú prevádzku v typických vykurovacích systémoch. Prietokomer s rozsahom merania 0–5 l/min umožňuje presné nastavenie prietoku. Dôležitým parametrom pre dimenzovanie je aj odporúčaný typ potrubia PEX-AL-PEX 16 x 2 a pripojenie závitom DIN ISO EN 228-1.
Montáž a pripojenie
Montáž rozdeľovača AVANSA HR1103-3 začína pečlivou kontrolou rozmerných údajov a typu pripojenia. Dĺžka rozdeľovača bez ventilov je 245 mm, s ventilmi 295 mm. Pripojenie vstupu a výstupu je 1 palca, pripojenie vetiev je Eurokonus. Pre pripojenie sa odporúča použiť zverné šróbenie na potrubie ALPEX 16 x 2 ALU-EK. Montážná firma musí zabezpečiť, že všetky pripojené potrubia sú pevne pripevnené a bez pohybu. Pri montáži je dôležité zabezpečiť správnu polohu rozdeľovača, aby bol dostatočne prístupný pre údržbu a servis. Bežné chyby pri montáži zahŕňajú nesprávne pripojenie závitov, nedostatočné pripevnenie potrubia a nedodržanie odporúčaného typu potrubia. Po inštalácii je potrebné vykonať testovanie celého systému, vrátane odvzdušnenia a kontroly prietokov.
Kompatibilita a príslušenstvo
Rozdeľovač AVANSA HR1103-3 je kompatibilný s viacerými typmi plastových potrubí, vrátane PEX-AL-PEX a medi. Pre jeho montáž je odporúčané použiť skrinku pre rozdeľovače 435 mm – podomietkovú, ktorá poskytne dostatočný priestor pre prístup k ventilom a prietokomerom. Príslušenstvo ako skrutkovaná spojka 1/2 x 20 s vnútorným závitom môže byť potrebné pri pripojení k systému. Pri objednávke je vhodné doobjednať aj príslušenstvo ako automatické odvzdušňovacie ventily a otočné vypúšťacie ventily, ktoré sú súčasťou rozdeľovača.
Technické súvislosti pre projektanta
Rozdeľovač AVANSA HR1103-3 funguje ako hydraulický rozdeľovač, ktorý distribuuje teplonosnú kvapalinu do tria vykurovacích okruhov. Je vyrobený z nerezovej ocele 1.4301, čo zaručuje vysokú odolnosť proti korozií a dlhú životnosť. Prietokomer je dvojregulačný a umožňuje reguláciu prietoku aj teploty. Projektant musí zohľadniť maximálny prietok 1,12 m³/h a maximálny pracovný tlak 6 barov. Hydraulické zapojenie by malo byť navrhnuté tak, aby sa minimalizovalo hydraulické odporovanie a zabezpečilo rovnomerné rozdelenie prietoku. Elektrické zapojenie nie je potrebné, keďže rozdeľovač je čistý hydraulický prístroj. Pre zabezpečenie optimálnej účinnosti a životnosti je dôležité, aby systém bol správne vyvážený a pravidelne kontrolovaný.
Servis a prevádzka
Údržba rozdeľovača AVANSA HR1103-3 zahŕňa pravidelné kontroly prietokov, odvzdušnenia a stavu tesnení. Servisné intervaly by mali byť plánované minimálne raz za rok, alebo v prípade výraznej zmeny výkonu systému. Pri kontrole je dôležité skontrolovať stav prietokomerov, termoregulačných ventilov a tesnení. Ak sa objaví únik alebo nesprávne fungovanie prietokomerov, je potrebné vykonať ich výmenu alebo kalibráciu. Pri prevádzke je dôležité sledovať teplotu a tlak v systéme, aby sa predišlo preťaženiu rozdeľovača. V prípade dlhodobého nevyužívania systému je vhodné vykonať vypúšťanie a opätovné naplnenie systému, aby sa predišlo usadeniam a korozií.
Časté otázky montážnych firiem
Dá sa rozdeľovač AVANSA HR1103-3 pripojiť na systém HEPWORTH?
Áno, ak je systém HEPWORTH vybavený potrubím PEX-AL-PEX 16 x 2 a pripojený závitom 1 palca. Je dôležité porovnať rozmery a typ pripojenia.
Je možné použiť iný typ potrubia ako PEX-AL-PEX 16 x 2?
Áno, rozdeľovač je kompatibilný aj s inými typmi plastových potrubí, ale odporúča sa použiť PEX-AL-PEX 16 x 2 pre optimálne výsledky.
Je možné použiť rozdeľovač AVANSA HR1103-3 v systéme s chladiacou funkciou?
Áno, rozdeľovač je schválený pre systémy s vodou na vykurovanie aj chladenie, vrátane vodných zmesí so štandardnou antikoróznou nemrznúcou prímesou.
Je možné uzamknúť prietokomer?
Áno, prietokomer je dvojregulačný s možnosťou uzamknutia, čo umožňuje pevné nastavenie prietoku.
Dodatočné parametre
| Kategória: | Nerezové rozdeľovače pre podlahové kúrenie |
|---|---|
| Záruka: | 2 roky |
| EAN: | 5999093608918 |
| Armatúra: | Press-Messing Ms 58, poniklovaná |
| Dĺžka rozdeľovača bez gv. ventilov: | 245mm |
| Dĺžka rozdeľovača s gv. ventilmi: | 295mm |
| Krajina pôvodu: | Nemecko |
| Kvapaliny: | voda na vykurovanie, voda na chladenie, vodné zmesi so štandardnou antikoróznou nemrznúcou prímesou |
| Materiál: | mosadz, plasty odolné voči teplu, nerezová oceľ 1.4301 |
| Max. pracovný tlak: | 4 - 6 barov |
| Max. prípustná prevádzková teplota: | + 80 °C |
| Max. prípustný prevádzkový tlak: | 6 barov |
| Max. skúšobný tlak: | 10 barov |
| Odporučené potrubie: | PEX-AL-PEX 16 x 2 |
| Odporučené pripojenia: | Zverné šróbenie na potrubie ALPEX 16 x 2 ALU-EK |
| Odporučené skrinky: | Skrinky pre rozdeľovače |
| Ploché tesnenie: | WS 3825 |
| Počet okruhov: | tri |
| Presnosť merania: | +/- 10 % |
| Prietok: | 1,12 m3/h |
| Prietokomery: | dvojregulačné s možnosťou uzamknutia |
| Pripojenie vetiev: | Ek, Eurokonus |
| Pripojenie vstupu a výstupu: | 1" |
| Prípustné teploty kvapalín: | - 10 °C až 120 °C |
| Rozsah merania: | 0-5 l/min |
| Tesnenie: | EPDM |
| Určenie: | vyhrievacie a chladiace systémy |
| Závit: | DIN ISO EN 228-1 |
| Zvuková izolácia: | DIN 4109 |
| Počet okruhov: | 3 |
| Materiál rozdeľovača: | mosadz |
| Prietokomery: | s prietokomermi |
