Bosch Condens GC8700iW 30 P + W 120-5 O1 A + CT 200

Podrobný popis

Zostava kotol + zásobník s horným pripojením + regulátor CT 200 (bez hlavíc)

Táto zostava je určená predovšetkým pre montážnych firiem, ktoré riešia inštaláciu do priestorov s obmedzeným prístupom k spodnej časti zásobníka alebo chcú mať revíznu a pripojovaciu časť sústredenú na jednom mieste. Kombinuje závesný kondenzačný kotol Bosch Condens GC8700iW 30 P, stacionárny smaltovaný zásobník W 120-5 O1 A s pripojeniami vody na hornej strane nádrže a samostatný inteligentný regulátor Easycontrol CT 200. Na rozdiel od príbuznej zostavy s rovnakým zásobníkom (kód 8c432fc0), ktorá už v balení obsahuje tri termostatické hlavice, táto verzia hlavice neobsahuje – regulátor sa dodáva samostatne a hlavice pre izbové riadenie teploty sa objednávajú ako doplnkový tovar podľa potreby konkrétnej inštalácie.

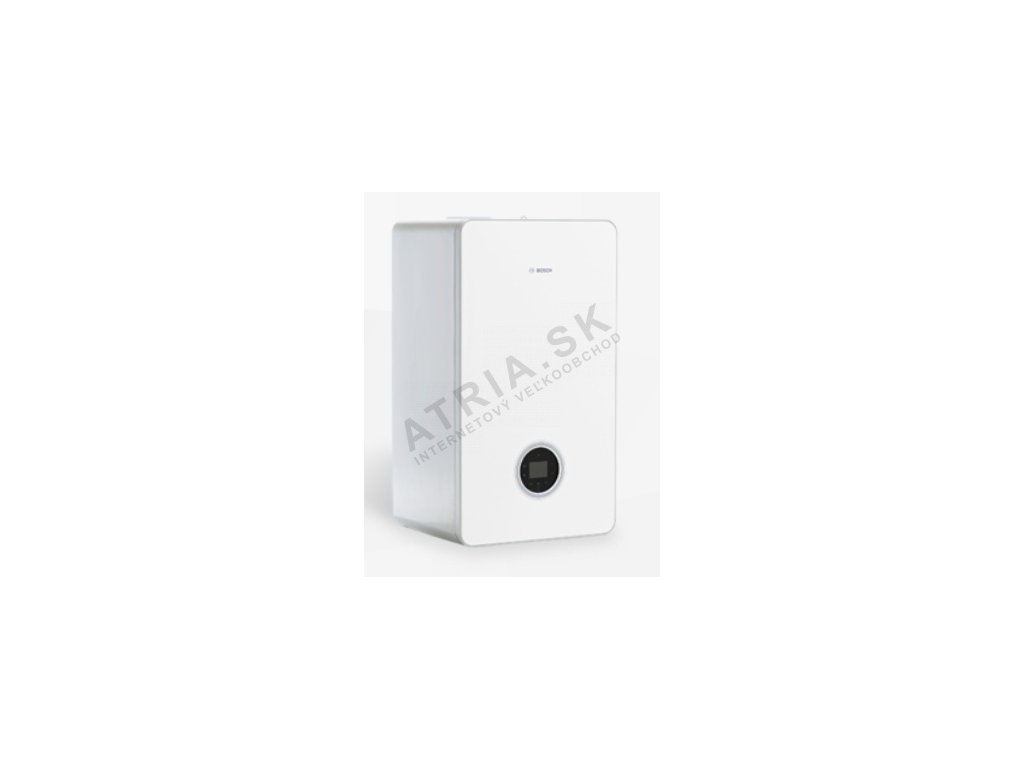

Kotol Bosch Condens GC8700iW 30 P

Ide o závesný kondenzačný kotol s možnosťou pripojenia externého zásobníka, vo výkonovom rozsahu 3,2 až 31,1 kW, v bielom prevedení. Regulácia výkonu prebieha v pásme 10 až 100 %, takže zariadenie priebežne prispôsobuje výstup aktuálnej potrebe tepla namiesto cyklovania medzi zapnutím a vypnutím – to sa premieta do rovnomernejšieho chodu aj nižšej spotreby počas prechodných období vykurovacej sezóny.

Konštrukčne kotol stavia na kombinácii dlhodobo overených komponentov a novších prvkov, čo sa odráža aj v deklarovanej ročnej účinnosti. Ovládanie je riešené farebným dotykovým displejom priamo na kotle; v spojení s regulátorom CT200 pribúda možnosť diaľkového ovládania cez aplikáciu EasyControl na mobilnom zariadení. Z hľadiska servisu má kotol odnímateľné bočné opláštenie a predný kryt držaný jedinou skrutkou, čo skracuje čas potrebný na sprístupnenie vnútorných komponentov pri pravidelnej údržbe alebo revízii.

Modulácia v pomere 1:10 patrí medzi hlavné prevádzkové výhody – kotol tak dokáže pokryť široké rozpätie tepelných strát objektu bez zbytočného preťažovania. Príprava teplej vody prebieha cez externý nepriamo ohrievaný zásobník. Adaptér na odvod spalín je súčasťou dodávky, takže netreba dokupovať samostatne pri štandardnom pripojení na komín alebo koaxiálny systém.

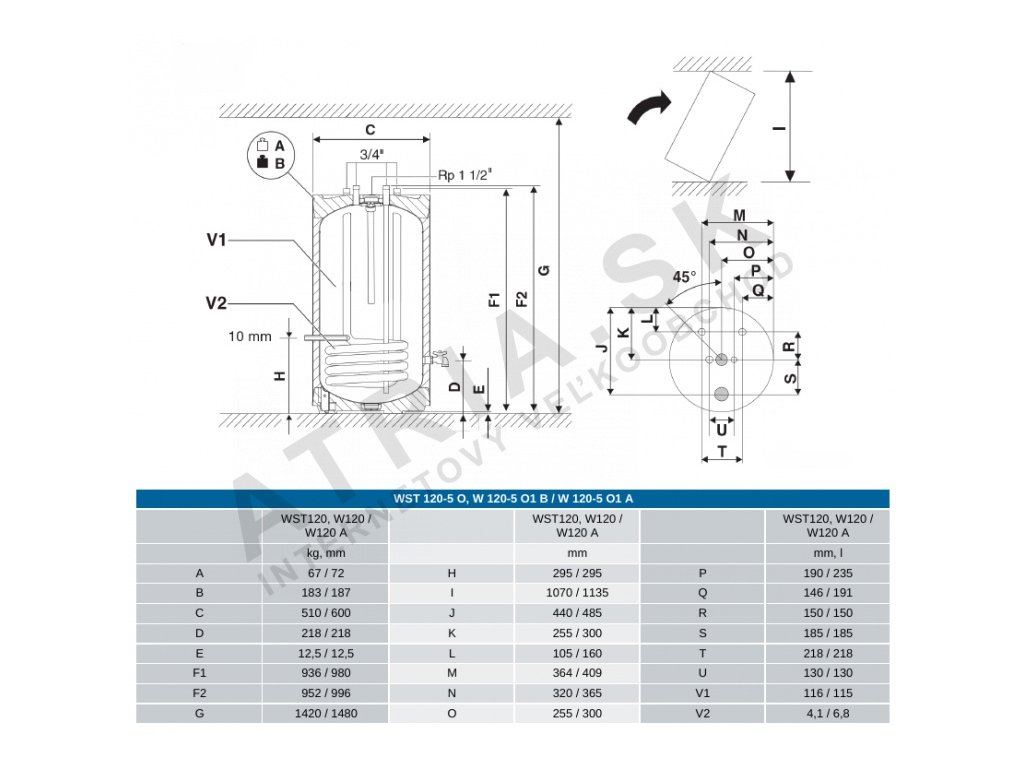

Zásobník Bosch W 120-5 O1 A

Zásobník s využiteľným objemom 115 l je riešený ako stacionárna valcová nádrž v striebornom prevedení, pričom kľúčovou konštrukčnou odlišnosťou oproti bežným prevedeniam je umiestnenie vodovodných prípojok na hornej strane nádrže. Rovnako aj revízny/čistiaci otvor je dostupný zhora, čo pri montáži do nízkych priestorov alebo do blízkosti steny/regálu výrazne uľahčuje prístup pri servisných zásahoch – netreba počítať s voľným priestorom pred spodnou časťou zásobníka.

Súčasťou konštrukcie je integrovaný plniaci a vypúšťací ventil, takže sa nemusí riešiť samostatná armatúra. Nádrž umožňuje súčasný odber teplej vody z viacerých odberných miest a je koncipovaná ako jednoduché a hospodárne riešenie prípravy TV. K dispozícii je aj možnosť pripojenia cirkulačného okruhu, ak si to daná inštalácia vyžaduje (napríklad pri väčšom počte odberných miest alebo dlhších rozvodoch). Tepelná izolácia neobsahuje fluórované ani chlórované uhľovodíky. Vnútorný povrch nádrže je smaltovaný a doplnený ochrannými anódami proti korózii.

Regulátor Easycontrol CT 200

CT 200 je samostatný inteligentný dotykový regulátor v bielom prevedení, určený pre jeden vykurovací okruh a prípravu teplej vody. Táto konkrétna zostava obsahuje iba samotný regulátor – bez termostatických hlavíc. Ak má zákazník záujem o individuálne nastavovanie teploty po jednotlivých miestnostiach, je potrebné hlavice Smart TRV objednať samostatne ako doplnkový tovar; to je zároveň hlavný rozdiel oproti príbuznej zostave s rovnakým zásobníkom, ktorá tri hlavice obsahuje priamo v balení. Pri návrhu ponuky je preto vhodné vopred so zákazníkom prebrať, či požaduje izbové riadenie teploty hneď pri prvej montáži, alebo mu postačí riadenie na úrovni jedného vykurovacieho okruhu s možnosťou hlavice dokúpiť neskôr.

Základné funkcie regulátora sa ovládajú priamo na dotykovom displeji, kompletná konfigurácia je dostupná cez aplikáciu EasyControl. Regulátor obsahuje detekciu prítomnosti cez GPS a podporuje moduláciu horáka kotla. Príprava teplej vody sa nastavuje v jednom z troch režimov – zapnuté, automaticky alebo vypnuté. Kombinácia s iným regulátorom (napríklad CW 400) na tom istom systéme nie je možná.

Montáž regulátora nie je riešená na stenu – CT 200 sa umiestňuje na stolový stojan, čo treba zohľadniť pri plánovaní jeho pozície v objekte. Prevedenie má tenký sklenený dotykový displej, podsvietenie sa mení podľa prevádzkového stavu (oranžová/modrá/zelená/červená/vypnuté). Regulátor získal ocenenie "Safety and energy efficiency 2019".

Pre technika

Pri montáži tejto zostavy odporúčame v prvom rade využiť práve horné pripojenie zásobníka W 120-5 O1 A – v porovnaní so zásobníkmi so spodným pripojením zjednodušuje rozvod k technickej miestnosti aj samotnú montáž, keďže všetky prípojky vrátane revízneho otvoru sú prístupné z jedného miesta zhora. Keďže táto zostava neobsahuje termostatické hlavice, pri príprave ponuky pre zákazníka počítajte s ich prípadným samostatným dokúpením podľa počtu izieb, ktoré má zákazník záujem riadiť individuálne. Regulátor CT 200 pokrýva jeden vykurovací okruh, takže pri viaczónových systémoch je potrebné zvážiť, či táto konfigurácia zodpovedá rozsahu projektu, alebo je vhodnejšia iná zostava z tejto rodiny produktov. Vzhľadom na to, že CT 200 sa neupevňuje na stenu, ale používa stolový stojan, odporúčame umiestnenie regulátora prekonzultovať so zákazníkom ešte pred montážou – vhodné miesto (napríklad na pracovnej doske alebo v obytnom priestore, nie v technickej miestnosti pri kotle) výrazne ovplyvňuje pohodlie dennej obsluhy aj presnosť GPS detekcie prítomnosti cez spárované mobilné zariadenie.

Časté otázky montážnych firiem k tomuto modelu

Aký je hlavný montážny prínos horného pripojenia zásobníka W 120-5 O1 A?
Všetky vodovodné prípojky aj revízny/čistiaci otvor sú dostupné zhora, takže zásobník je možné umiestniť tesne k stene alebo do nízkeho priestoru bez nutnosti nechávať voľný manipulačný priestor pred jeho spodnou časťou.

Obsahuje táto zostava termostatické hlavice?
Nie. Táto konkrétna kombinácia obsahuje samostatný regulátor CT 200 bez hlavíc. Príbuzná zostava s tým istým zásobníkom W 120-5 O1 A (kód 8c432fc0) už tri hlavice v balení obsahuje – voľba záleží od toho, či zákazník požaduje izbové riadenie teploty ihneď pri montáži.

Dajú sa k tejto zostave hlavice dokúpiť dodatočne?
Áno, hlavice Smart TRV je možné objednať ako samostatný doplnkový tovar kedykoľvek – funkčnosť regulátora CT 200 s dodatočne pridanými hlavicami nie je obmedzená.

Koľko vykurovacích okruhov dokáže CT 200 obslúžiť?
Regulátor je určený pre jeden vykurovací okruh spolu s prípravou teplej vody. Pri projektoch s viacerými okruhmi je potrebné zvoliť inú reguláciu alebo doplnkové riešenie.

Je možné skombinovať CT 200 s iným regulátorom, napríklad CW 400?
Nie, súbežná kombinácia s iným typom regulátora ako CW 400 na jednom systéme nie je podporovaná.

Ako sa CT 200 montuje – na stenu, alebo inak?
CT 200 sa neupevňuje na stenu, dodáva sa so stolovým stojanom. Pri návrhu inštalácie treba počítať s vhodným miestom na položenie, nie s montážou do steny.

Ako funguje GPS detekcia prítomnosti pri tomto regulátore?
Regulátor dokáže cez GPS v spárovanom mobilnom zariadení rozpoznať prítomnosť/neprítomnosť užívateľa a podľa toho prispôsobiť prevádzkový režim; podrobné nastavenie sa robí cez aplikáciu EasyControl.

Je potrebný prístup k internetu/aplikácii, alebo sa dá regulátor ovládať aj bez nej?
Základné funkcie (napríklad prepínanie režimov prípravy teplej vody) sú dostupné priamo na dotykovom displeji regulátora, kompletná konfigurácia vrátane pokročilých funkcií sa robí cez aplikáciu EasyControl.

Je revízny otvor zásobníka W 120-5 O1 A po zabudovaní naďalej prístupný?
Áno, keďže je umiestnený na hornej strane nádrže spolu s ostatnými prípojkami, zostáva prístupný aj pri montáži zásobníka tesne k stene, pokiaľ je zhora ponechaný dostatočný manipulačný priestor.

Je adaptér na odvod spalín súčasťou dodávky kotla?
Áno, adaptér na odvod spalín je súčasťou dodávky kotla GC8700iW 30 P.
