BOSCH BASIC 15 2300 + WST 120-5 O + CT 200

Podrobný popis

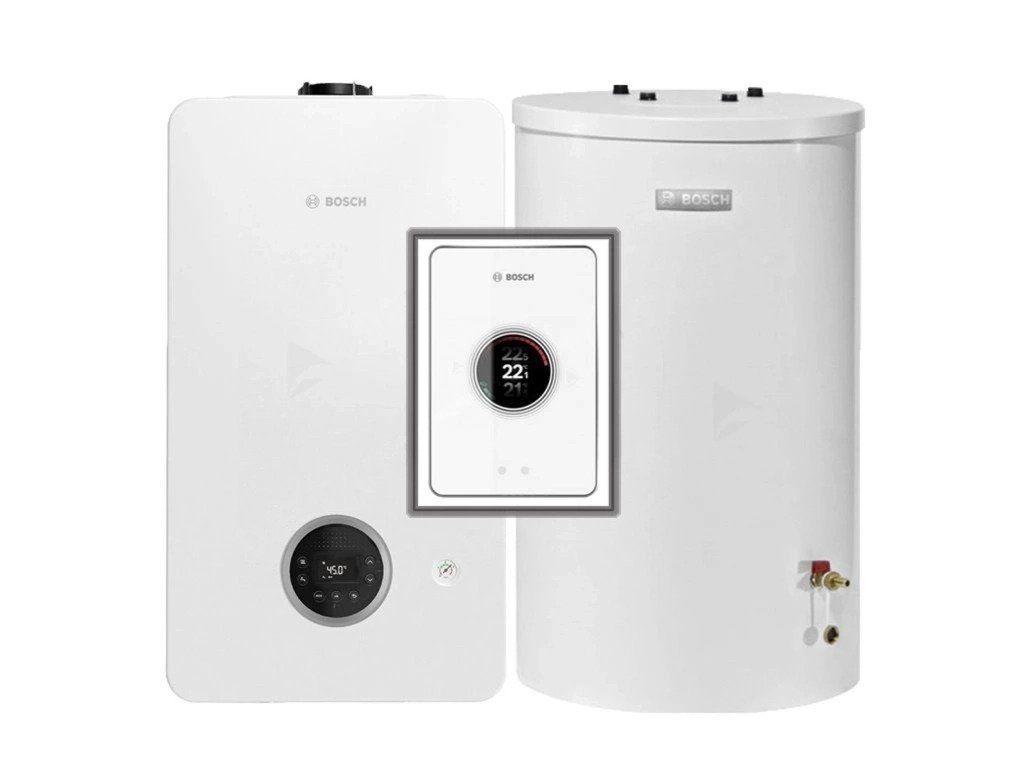

Bosch (Junkers) BASIC 15 2300 CT 200 je kompletná montážna zostava pre výmenu plynového kotla v rodinnom dome alebo byte s vyšším nárokom na teplú vodu: závesný kondenzačný kotol Condens 2300iW 15 P s integrovaným trojcestným ventilom, nepriamoohrevný zásobník WST 120-5 O s objemom 116 l, dotykový regulátor CT 200 s aplikáciou EasyControl a vypúšťací lievik so sifónom pripravený na napojenie na kanalizáciu. Nižšie nájdete parametre potrebné na návrh, hydraulické zapojenie a montážne poznámky, s ktorými budete zostavu odovzdávať klientovi.

Prečo táto kombinácia namiesto kombinovaného kotla

Pri projektoch, kde má klient dve kúpeľne alebo kombinuje kúpeľňu s kuchyňou pri súbežnom odbere teplej vody, sa oddelený zásobník oplatí viac než kombinovaný prietokový ohrev v kotle - výkon 116-litrového zásobníka pokryje nárazový odber bez poklesu teploty na výstupe a bez čakania na nábeh prietokového ohrevu. Zostava zároveň šetrí čas na stavbe - kotol, zásobník aj regulátor prichádzajú ako vzájomne odladený set, takže odpadá samostatné párovanie komponentov a riešenie kompatibility riadiacej elektroniky.

Kotol Condens 2300iW 15 P - parametre pre návrh

Ide o závesný kondenzačný kotol s modulačným horákom a uzavretou spaľovacou komorou (odťah spalín/prívod vzduchu cez obvodovú stenu alebo strechu, funkčný komín nie je potrebný). Trojcestný prepínací ventil je integrovaný priamo v kotle, takže na hydraulické prepojenie so zásobníkom nepotrebujete externý ventil ani riadiacu jednotku navyše.

• Menovitý tepelný výkon (rozsah, 50/30 °C): 2,3 - 16,1 kW
• Menovitý tepelný výkon: 15,3 kW
• Modulačný rozsah horáka: 1 : 8
• Ročná účinnosť vykurovania priestorov podľa ErP15: 93 %
• Trieda energetickej účinnosti: A
• Hladina akustického výkonu podľa ErP15: 43 dB(A)
• Expanzná nádoba: 6,0 l
• Obehové čerpadlo: vysoko účinné, elektronicky riadené, EEI ≤ 0,23, integrované
• Trojcestný prepínací ventil: integrovaný
• Farba čelného panela: biela
• Rozmery kotla (výška × šírka × hĺbka): 713 × 400 × 300 mm
• Hmotnosť netto: 36 kg
• Pripojenie koncentrického potrubia spalín/vzduchu: Ø 60/100 mm alebo Ø 80/125 mm, prípadne oddelené potrubie Ø 80 mm

Pri predbežnom dimenzovaní pre klienta vychádzajte z reálnej tepelnej straty objektu (projekt alebo energetický certifikát), nie len z výkonu pôvodného kotla - horný výkon 16,1 kW pokryje väčšinu rodinných domov do cca 130-160 m² pri bežnom zateplení, spodná hranica modulácie 2,3 kW zároveň zaisťuje, že kotol nebude v prechodných obdobiach zbytočne cyklovať. Nízka hlučnosť 43 dB(A) umožňuje umiestnenie aj v obytnej zóne (technická miestnosť pri spálni, komora v byte) bez akustických sťažností klienta.

Montážne poznámky ku kotlu

Súčasťou balenia je vypúšťací lievik so sifónom pre odvod kondenzátu a poistného ventilu - na stavbe si overte len napojenie na kanalizáciu v mieste inštalácie. Kotol počíta s pripojením na rozvod zemného plynu, elektrickú sieť 230 V a odťah spalín podľa zvoleného priemeru potrubia; maximálnu dĺžku trasy pre daný priemer nájdete v montážnom návode ku konkrétnemu vyhotoveniu. Uvedenie do prevádzky vykonáva autorizovaný servisný technik značky Bosch/Junkers - je to štandardná podmienka platnosti záruky, rovnako ako u ostatných výrobcov v tomto segmente.

Zásobník WST 120-5 O - konštrukcia a zapojenie

Stacionárny valcový nepriamoohrevný zásobník s využiteľným objemom 116 l, určený práve na spoluprácu so závesným kondenzačným kotlom s integrovaným trojcestným ventilom (bez potreby ďalšej externej armatúry). Konštrukčne ide o smaltovanú nádobu so vstavanými ochrannými anódami, čo pri bežnej tvrdosti vody zaisťuje dlhú životnosť aj bez častej výmeny anódy pri servisných prehliadkach.

• Prevedenie: stacionárne, valcové
• Využiteľný objem: 116 l
• Farba plášťa: biela
• Odber teplej vody možný súčasne na viacerých odberných miestach
• Možnosť napojenia cirkulačného okruhu priamo z telesa zásobníka - výhoda pri väčších dispozíciách s dlhými rozvodmi (bakteriologicky čistá voda pri správnom nastavení cirkulačného čerpadla a spínania)
• Izolácia vyrábaná bez fluórovaných a chlórovaných uhľovodíkov
• Vysoká odolnosť proti korózii, smaltovaný povrch, vstavané ochranné anódy

Pri montáži cirkulácie odporúčame klientovi navrhnúť časové spínanie cirkulačného čerpadla (nie trvalú prevádzku) - zníži to tepelné straty rozvodov aj spotrebu elektriny čerpadla bez straty komfortu pri bežnom dennom režime domácnosti.

Regulátor CT 200 / EasyControl - funkcie a obmedzenia dôležité pre montáž

CT 200 je dotykový regulátor pre jeden vykurovací okruh a prípravu teplej vody, s ovládaním priamo na displeji aj cez aplikáciu EasyControl (iOS, Android). Displej je dostupný vo farebnom prevedení biela/čierna. Fyzicky sa nemontuje na stenu - dodáva sa so stolovým stojanom, pripojí sa do zásuvky 230 V a prepojovací kľúč sa zasunie do príslušného slotu na kotle; klient si ho tak môže umiestniť kdekoľvek v dosahu Wi-Fi bez potreby ťahania zbernice po stene.

• 1 vykurovací okruh + príprava TÚV
• Individuálne nastavenie teploty po miestnostiach pri použití inteligentných termostatických hlavíc Bosch (Smart TRV)
• Detekcia prítomnosti osôb cez GPS v mobilnej aplikácii - vykurovanie sa automaticky prepína do režimu "mimo domov"
• Príprava TÚV s tromi režimami: zapnuté trvalo / automaticky podľa časového programu / vypnuté
• Podpora modulácie horáka pre maximálnu účinnosť a šetrenie životnosti kotla
• Farebná signalizácia stavu (podsvietenie tela regulátora): oranžová pri zvyšovaní teploty, modrá pri znižovaní, zelená v režime mimo domov, červená pri poruche, bez podsvietenia pri bezproblémovej prevádzke

Dôležité obmedzenia pre návrh systému: regulátor CT 200 nie je možné kombinovať s inými regulátormi Bosch, napr. CW 400 - pri projekte s viacerými okruhmi alebo požiadavkou na kaskádu je potrebné zvoliť iný typ regulácie už vo fáze návrhu. Rovnako regulácia jednotlivých miestností pri podlahovom vykurovaní zatiaľ nie je cez CT 200/EasyControl podporovaná - pri kombinácii s podlahovkou počítajte s klasickým riešením zónovej regulácie (izbový termostat + hlavice na rozdeľovači), CT 200 v takom prípade rieši len ekvitermickú/globálnu reguláciu okruhu a prípravu TÚV.

Typické nasadenie pri návrhu pre klienta

Zostava sa najčastejšie osadzuje pri troch typoch zákaziek: náhrada dosluhujúceho klasického (nekondenzačného) kotla v rodinnom dome s existujúcim komínom, ktorý sa pri prechode na kondenzačnú techniku aj tak nevyužije (odťah ide cez fasádu); dostavba/rekonštrukcia bytu alebo domu, kde investor požaduje väčší komfort teplej vody než dá kombinovaný kotol; a náhrada staršej zostavy kotol + zásobník od inej značky, kde sa preberá pôvodné hydraulické trasovanie k zásobníku a mení sa len zdroj a regulácia. Pri všetkých troch scenároch platí rovnaké odporúčanie - overte si pred objednávkou priestorové dispozície technickej miestnosti (kotol 713 × 400 × 300 mm plus zásobník s vlastným pôdorysom) a smer/dĺžku trasy odťahu spalín, aby sa predišlo dodatočným úpravám na stavbe.

Pri kalkulácii pre klienta je vhodné rátať aj s nákladmi na prvé uvedenie do prevádzky autorizovaným servisom a s odporúčaním pravidelnej ročnej servisnej prehliadky - obe položky štandardne vstupujú do celkovej cenovej ponuky pri tomto type zostavy a klient ich očakáva vyčíslené vopred, nie až dodatočne po montáži.

Čo je súčasťou dodávky

Kotol Condens 2300iW 15 P, zásobník WST 120-5 O (116 l), regulátor CT 200 so stolovým stojanom a vypúšťací lievik so sifónom - kompletná zostava pripravená na inštaláciu v jednej dodávke, bez nutnosti samostatne objednávať a párovať komponenty od viacerých dodávateľov.

Časté otázky montážnych firiem k tejto zostave

• Dá sa k tejto zostave dodatočne pripojiť ďalší vykurovací okruh cez CT 200? Nie - CT 200 je určený pre jeden vykurovací okruh a prípravu TÚV a nie je kombinovateľný s iným regulátorom Bosch (napr. CW 400). Pri projekte s viacerými okruhmi treba reguláciu riešiť inak už pri návrhu, nie dodatočne po montáži.
• Postačí integrovaný trojcestný ventil kotla aj pri retrofite na starší zásobník? Trojcestný ventil kotla je konštrukčne párovaný práve so zásobníkom WST 120-5 O v tejto zostave. Pri nasadení iného, staršieho zásobníka u klienta odporúčame overiť hydraulickú schému a prípadne doplniť/upraviť armatúru podľa montážneho návodu, nie spoliehať sa na priamu zameniteľnosť.
• Aký priemer a maximálnu dĺžku odťahu spalín mám počítať do cenovej ponuky? Kotol podporuje koncentrické potrubie Ø 60/100 mm alebo Ø 80/125 mm, prípadne oddelený systém Ø 80 mm. Presnú maximálnu dĺžku trasy pre zvolený priemer a počet kolien nájdete v montážnom návode ku konkrétnemu vyhotoveniu - líši sa podľa kombinácie priemeru a počtu tvaroviek.
• Je potrebné pri tomto výkonovom rozsahu robiť hydraulické vyváženie sústavy? Pri modulačnom rozsahu 1:8 (2,3-16,1 kW) kotol dobre znáša premenlivú tepelnú záťaž, no pri väčšom počte vykurovacích telies/okruhov naďalej odporúčame štandardné vyváženie prietokov, aby modulácia horáka pracovala efektívne v celom rozsahu a nedochádzalo ku cyklovaniu pri čiastočnom zaťažení.
• Ovplyvní GPS detekcia prítomnosti v CT 200 nastavenie u klientov bez smartfónu? Detekcia prítomnosti cez GPS funguje len ak má klient nainštalovanú a spárovanú aplikáciu EasyControl na mobile. Bez aplikácie regulátor naďalej funguje na základnej úrovni ovládania priamo cez dotykový displej, len bez automatického prepínania do režimu mimo domov.
• Aké sú podmienky uvedenia do prevádzky a záruky pri tejto zostave? Uvedenie do prevádzky vyžaduje autorizovaného servisného technika Bosch/Junkers - je to podmienka platnosti záruky. Odporúčame klientovi rovno dohodnúť aj pravidelnú ročnú servisnú prehliadku, ktorou sa záruka pri väčšine značiek v tomto segmente predlžuje nad rámec základnej záručnej doby.
• Je stolový stojan CT 200 vhodný aj do prevádzok, kde klient chce regulátor napevno na stene? Zostava sa dodáva so stolovým stojanom ako štandardným riešením (bez potreby vŕtania a ťahania zbernice). Ak klient trvá na montáži na stenu, treba riešiť samostatným príslušenstvom mimo tejto zostavy - v základnom balení nástenný držiak nie je súčasťou dodávky.
