Vaillant VUW 26CS/1-5 ecoTEC plus IoniDetect + VIH QL 75 B + sensoCOMFORT 720

Podrobný popis

Táto zostava je určená predovšetkým do bytov a menších rodinných domov, kde má zmysel kombinovaný (kombi) kotol s vstavaným prietokovým ohrevom TV namiesto samostatného zásobníkového riešenia. Pre potreby montážnych firiem je dôležité hneď na začiatku odlíšiť tento typ od bežných zostáv VU + uniSTOR, ktoré sa v tomto sortimente vyskytujú častejšie: kotol VUW 26CS/1-5 ecoTEC plus IoniDetect je kombinovaný kondenzačný kotol s doskovým výmenníkom pre okamžitý ohrev TV, zatiaľ čo tu pripojený actoSTOR VIH QL 75 B nie je klasický zásobníkový ohrievač, ale vrstvený (stratifikovaný) nabíjací zásobník s nepriamym ohrevom cez doskový výmenník kotla – iný koncept prípravy TV, iná logika zapojenia aj iný spôsob, akým sa v ňom teplo ukladá a odoberá. Kriticky dôležitý bod pre kalkuláciu aj objednávku: prepojenie zásobníka actoSTOR VIH QL 75 B s týmto konkrétnym kombi kotlom si vyžaduje povinné prepojovacie príslušenstvo, ktoré NIE JE súčasťou ceny zostavy a musí sa doobjednať samostatne – je dostupné vo verzii vľavo alebo vpravo od kotla podľa dispozície v kotolni/technickej miestnosti.

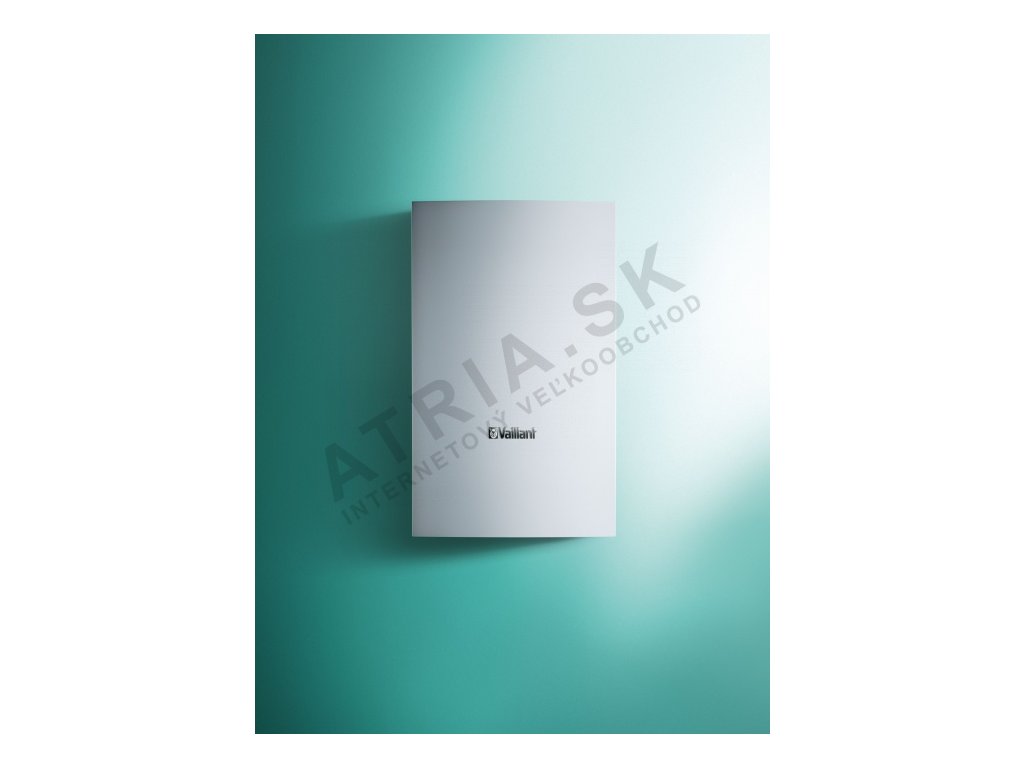

Kotol ecoTEC plus IoniDetect (VUW) — konštrukcia a princíp

• Technológia IoniDetect automaticky rozpoznáva výkyvy v zložení privádzaného zemného plynu a priebežne prispôsobuje spaľovací proces tak, aby kotol pracoval vždy s najvyššou možnou účinnosťou bez ohľadu na kolísanie kvality paliva.
• Ide o kombinovaný (kombi) kotol s výkonom 2,4-19,7 kW pre vykurovanie a vstavaným prietokovým ohrevom teplej vody cez doskový výmenník s výkonom až 26,0 kW pre TV – teplá voda sa pripravuje okamžite pri odbere, bez potreby samostatného zásobníka.
• Modulácia v pomere 1:10 umožňuje plynulé prispôsobenie výkonu aktuálnej potrebe, čo obmedzuje počet spínacích cyklov a znižuje opotrebenie horáka.
• V spojení s regulátorom sensoCOMFORT je možné optimálne doladiť parametre celého systému priamo na mieru konkrétnej inštalácie.
• Rozšíriteľnosť o solárny ohrev, tepelné čerpadlá a vetracie systémy s rekuperáciou – všetky komponenty komunikujú spoločným zbernicovým protokolom eBUS, čo zjednodušuje budúce dopĺňanie systému.
• Voliteľný internetový modul sensoNET umožňuje diaľkové ovládanie a monitoring kotla cez aplikáciu – vhodné spomenúť zákazníkovi ako doplnkovú možnosť, nie automatickú súčasť dodávky.
• Dotykové ovládacie prvky a moderné užívateľské menu na kotle uľahčujú zaškolenie koncového užívateľa pri odovzdávaní diela.

Zásobník actoSTOR VIH QL 75 B — vrstvený nabíjací zásobník

• Zásobník pracuje na princípe vrstveného (stratifikovaného) ukladania tepla – voda sa v nádobe neohrieva rovnomerne v celom objeme naraz, ale ukladá sa v tepelných vrstvách podľa teploty, čo umožňuje rýchlejší nábeh teplej vody pri odbere.
• Ohrev je nepriamy, realizovaný cez doskový výmenník kotla; príprava TV je prietoková vrstvená, čo je odlišný princíp než u klasického akumulačného zásobníka so serpentínovým alebo hadovitým výmenníkom vo vnútri nádoby.
• Napriek nominálnemu objemu iba 72 l dosahuje zásobník vďaka vrstveniu komfortom prípravy TV úroveň porovnateľnú s klasickým zásobníkom s objemom až 120 l – pri návrhu a komunikácii so zákazníkom je vhodné túto vlastnosť zdôrazniť, keďže objem na štítku by inak mohol pôsobiť poddimenzovane.
• Energetická trieda B.
• Montáž je možná vedľa kotla alebo pod kotol, dizajn aj farebné prevedenie sú zladené s kotlom ecoTEC plus, takže zostava pôsobí ako jeden vizuálne konzistentný celok.
• Povinné prepojovacie príslušenstvo medzi zásobníkom a kotlom NIE JE súčasťou dodávky a musí sa doobjednať samostatne. Je dostupné v ľavej alebo pravej verzii voči kotlu – výber závisí od skutočného umiestnenia zásobníka v danej kotolni. Bez tohto dielu zostavu nie je možné fyzicky prepojiť a uviesť do prevádzky.

Regulátor sensoCOMFORT 720

• Ekvitermický systémový regulátor s 3,5" displejom s vysokým rozlíšením a 6 dotykovými tlačidlami s podsvietením.
• Dokáže riadiť prípravu teplej vody a súčasne až 9 zmiešaných vykurovacích okruhov – vhodný aj pre rozsiahlejšie systémy s viacerými zónami/podlažiami, nielen pre jednoduché bytové inštalácie.
• Kompatibilný s tepelnými čerpadlami, hybridnými systémami, solárnym ohrevom aj centrálnym vetraním – umožňuje neskoršie rozšírenie systému bez výmeny regulátora.
• Podpora kaskádového zapojenia 2 až 7 kotlov, čo dáva priestor na budúce navýšenie výkonu bez nutnosti meniť riadiacu jednotku.
• Funkcie inštalačného asistenta a asistenta časových programov zjednodušujú uvedenie do prevádzky a nastavenie prevádzkových režimov priamo na mieste.
• Podpora funkcie vysúšania podláh (poteru) a snímača vlhkosti vzduchu – využiteľné pri kombinácii s podlahovým vykurovaním v novostavbách.

Parametre

Kotol VUW 26CS/1-5 ecoTEC plus IoniDetect

Zásobník actoSTOR VIH QL 75 B

Pre technika

Najdôležitejší bod pri príprave cenovej ponuky pre túto zostavu: povinné prepojovacie príslušenstvo medzi kotlom VUW 26CS/1-5 a zásobníkom actoSTOR VIH QL 75 B nie je zahrnuté v cene a treba ho doobjednať samostatne. Odporúčame zaradiť si túto položku ako trvalú súčasť interného kalkulačného vzoru pre tento typ zostavy, keďže bez nej sa zásobník ku kotlu fyzicky nedá pripojiť – ide o bežnú príčinu dodatočného objednávania a posunu termínu montáže, ak sa na ňu zabudne pri prvom obstaraní materiálu. Príslušenstvo je dostupné v ľavej aj pravej verzii, výber urobte podľa reálneho priestorového usporiadania v kotolni ešte pred objednávkou. Oproti klasickému zásobníku typu uniSTOR má vrstvený actoSTOR QL 75 B pri porovnateľnom komforte výrazne menší fyzický objem a rýchlejší nábeh teplej vody vďaka princípu vrstveného ukladania – to je výhoda najmä v bytoch a menších priestoroch, kde sa štandardný 120 l zásobník jednoducho nezmestí alebo by narušil dispozíciu miestnosti. Pri prezentácii zákazníkovi je preto vhodné vysvetliť, že nižší uvádzaný objem v litroch neznamená nižší komfort.

Časté otázky montážnych firiem k tomuto modelu

Je v cene zostavy zahrnuté aj prepojovacie príslušenstvo medzi kotlom a zásobníkom?
Nie. Prepojovacie príslušenstvo medzi VUW 26CS/1-5 a actoSTOR VIH QL 75 B nie je súčasťou dodávky a treba ho doobjednať zvlášť – je dostupné vo verzii vľavo alebo vpravo od kotla podľa umiestnenia zásobníka. Toto je potrebné zohľadniť už pri tvorbe cenovej ponuky.

Aký je rozdiel medzi touto zostavou a bežnou kombináciou VU kotla s uniSTOR zásobníkom používanou inde v sortimente?
VUW je kombinovaný kotol s vlastným vstavaným prietokovým ohrevom TV cez doskový výmenník, zatiaľ čo VU je čisto vykurovací kotol bez prípravy TV, ktorý sa vždy kombinuje so samostatným externým zásobníkom. Tu pripojený actoSTOR navyše nie je klasický akumulačný zásobník ako uniSTOR, ale vrstvený nabíjací zásobník s iným princípom ukladania tepla.

Prečo má zásobník iba 72 l, keď má fungovať ako 120 l zásobník?
Vďaka technológii vrstveného ukladania sa voda v nádobe usporadúva do tepelných vrstiev podľa teploty namiesto rovnomerného ohrevu celého objemu, čo umožňuje rýchlejší nábeh a vyšší komfort prípravy TV pri nižšom fyzickom objeme než u klasického zásobníka.

Dá sa touto zostavou pokryť aj väčší rodinný dom s viacerými vykurovacími okruhmi?
Regulátor sensoCOMFORT 720 zvláda riadiť až 9 zmiešaných vykurovacích okruhov, takže riadiaca časť obmedzením nie je. Limitujúcim faktorom je skôr výkon kombi kotla (max. 20,4 kW pre vykurovanie) a kapacita prípravy TV – pri väčších objektoch s vyššou súčasnou potrebou teplej vody na viacerých odberných miestach treba zvážiť, či kombi riešenie so vstavaným ohrevom stále vyhovuje, alebo je vhodnejšia zostava so samostatným zásobníkovým kotlom.

Je možné neskôr doplniť tepelné čerpadlo alebo solárny ohrev?
Áno, kotol aj regulátor komunikujú cez zbernicu eBUS a sensoCOMFORT 720 podporuje hybridné zapojenie s tepelným čerpadlom aj solárnym ohrevom, takže systém je možné dodatočne rozšíriť bez výmeny riadiacej jednotky.

Aký je maximálny prevádzkový tlak na strane vykurovania a TV, s ktorým treba pri montáži počítať?
Na strane vykurovania je maximálny prevádzkový tlak kotla 0,3 MPa (3,0 bar), na strane TV je povolený prevádzkový tlak v rozsahu 0,03-1,0 MPa (0,30-10,0 bar) s odporúčaným pripojovacím tlakom 0,07 MPa (0,70 bar). Zásobník actoSTOR znesie maximálny prevádzkový tlak 10 bar.

Podporuje regulátor kaskádové zapojenie viacerých kotlov?
Áno, sensoCOMFORT 720 podporuje kaskádu 2 až 7 kotlov, čo je užitočné pri budúcom navyšovaní výkonu bez nutnosti meniť riadiacu jednotku.
