Vaillant VU 206/5-5 ecoTEC plus + VIH Q75B

Podrobný popis

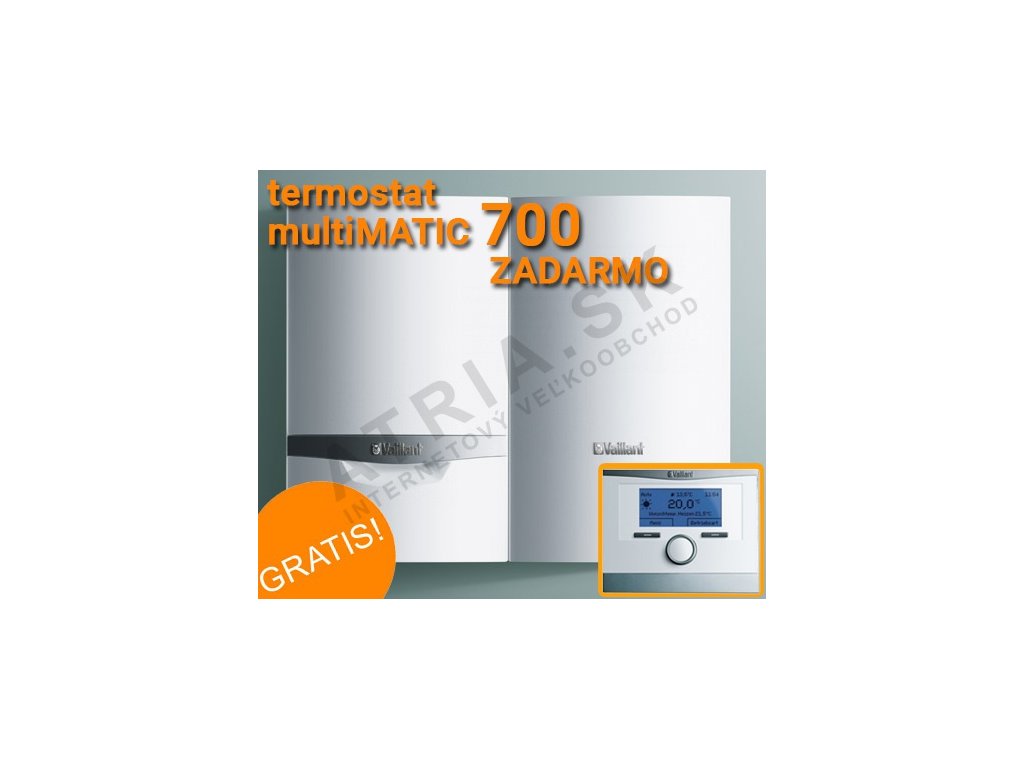

Zostava Vaillant VU 206/5-5 ecoTEC plus s zásobníkom VIH Q75B

Pre montážnych firiem, ktoré potrebujú na jednu objednávku zložiť funkčný uzol na vykurovanie aj prípravu teplej vody bez dodatočného zháňania komponentov, je určená táto kompletná sada postavená okolo kondenzačného kotla Vaillant VU 206/5-5 ecoTEC plus. Ide o strednú výkonovú triedu radu 5-5, tu doplnenú o najmenší zo zásobníkov ponúkaných v tejto zostave – 70-litrový VIH Q75B v novšej konštrukcii, vyrábanej od 1. septembra 2014.

Čo zostava obsahuje

V rámci jednej objednávky získava inštalatér kondenzačný kotol ecoTEC plus, zásobník teplej úžitkovej vody, ekvitermický regulátor multiMATIC 700, teplotné čidlo do zásobníka, nástenný montážny set prispôsobený 70-litrovému zásobníku a dištančný rám, na ktorý sa kotol pri inštalácii usadzuje. Všetky diely sú takto vopred zladené, takže odpadá potreba dokupovať prepojovacie prvky samostatne alebo overovať ich kompatibilitu.

Kde sa zostava uplatní

Jednotka pokrýva súčasne vykurovanie aj ohrev teplej vody a rovnako dobre spolupracuje s podlahovým vykurovaním ako s radiátormi. Ak si projekt neskôr vyžiada vrstvený ohrev s väčšou rezervou teplej vody, kotol vo verzii VUW je pripravený aj na spoluprácu s nástenným zásobníkom actoSTOR VIH CL 20 S so stratifikovaným (vrstveným) ukladaním tepla. Kompaktné rozmery jednotky umožňujú jej osadenie aj tam, kde na inštaláciu nie je veľkorysý priestor, vrátane podkrovných a povalových priestorov, kde je zástavný priestor spravidla najviac obmedzený. Prevádzka je možná ako s prívodom spaľovacieho vzduchu nezávislým od vzduchu v miestnosti, tak aj závislým od neho – konkrétnu voľbu určuje riešenie prívodu spaľovacieho vzduchu na danej stavbe.

Čím sa kotol odlišuje

Funkcia Aqua-Power Plus dokáže zvýšiť výkon prípravy teplej vody až o 21 % oproti bežnej prevádzke, čo sa oceňuje najmä pri väčšom jednorazovom odbere. Spaliny majú hodnotu NOx pod 60 mg/m³ a normovaný stupeň využitia dosahuje 109 %, pričom výkon sa plynulo moduluje bez skokových zmien. Kotol je vybavený podsvieteným textovým displejom a modulom Thermo-Compact s horákom aj ventilátorom z nehrdzavejúcej ocele, doplneným o automatický diagnostický systém, ktorý zjednodušuje servisné zásahy a odhaľovanie porúch. Inštalatér navyše môže pripraviť a sprevádzkovať samotný vykurovací systém ešte pred osadením kotla, pričom jednotka je vopred pripravená aj na pripojenie ohrievača zásobníka. Riadiaca jednotka VU má prepínací ventil zabudovaný už z výroby (výnimkou sú len modely VU 466 a VU 656) a spotreba elektrickej energie je oproti starším riešeniam znížená.

Výbava

Vo verzii „plus” je súčasťou vysoko účinné elektronicky riadené obehové čerpadlo a zabudovaný mosadzný trojcestný prepínací ventil. Kotol ďalej zahŕňa expanznú nádobu (okrem spomínaných modelov VU 466 a VU 656), automatický odvzdušňovací ventil, odvod kondenzátu cez sifón, integrovaný kondenzačný výmenník z nehrdzavejúcej ocele, zabudované riadenie nepriamo ohrievaného zásobníka a elektronické nastavenie zníženého vykurovacieho výkonu.

Montáž a uvedenie do prevádzky

Dištančný rám súčasťou balenia umožňuje osadiť kotol v odstupe od steny potrebnom pre pripojenia a servisný prístup, montážny set je dimenzovaný priamo na 70-litrový zásobník tejto zostavy. Vďaka možnosti sprevádzkovať rozvody vykurovania ešte pred montážou samotného kotla je možné harmonogram stavby rozdeliť na etapy bez toho, aby jednotka musela byť na stavbe prítomná od začiatku prác.

Technické parametre

Nasledujúci prehľad zhŕňa hlavné výkonové a rozmerové údaje kotla VU 206/5-5, potrebné pri dimenzovaní vykurovacieho systému aj pri plánovaní priestoru na jeho osadenie.

Časté otázky montážnych firiem

Pre aký typ objektu je táto kombinácia výkonu a zásobníka najvhodnejšia?
Výkonové pásmo 4,2–21,2 kW pri 50/30 °C radí VU 206/5-5 medzi stredne výkonné jednotky tohto radu, vhodné pre stredne veľký rodinný dom. V kombinácii s najmenším zásobníkom zostavy, 70-litrovým VIH Q75B, sa hodí najmä tam, kde treba pokryť väčšiu vykurovanú plochu, ale súčasný odber teplej vody nie je špičkový – teda typicky domácnosť bez nároku na súbežný odber vo viacerých kúpeľniach naraz.

Čo v praxi znamená 21% navýšenie výkonu prípravy TÚV?
Funkcia Aqua-Power Plus dočasne zvýši výkon prípravy teplej vody až o 21 % nad štandardnú hodnotu, takže sa obsah zásobníka pri väčšom odbere rýchlejšie dopĺňa a znižuje sa riziko, že teplá voda počas krátkej špičky spotreby dôjde.

Aký je rozdiel medzi prevádzkou nezávislou a závislou od vzduchu v miestnosti?
Pri prevádzke nezávislej od vzduchu v miestnosti sa spaľovací vzduch privádza samostatným potrubím zvonka, takže kotol nespotrebúva vzduch z priestoru, v ktorom je osadený – vhodné najmä pre uzavreté kotolne a technické miestnosti. Pri prevádzke závislej od vzduchu v miestnosti sa spaľovací vzduch odoberá priamo z okolitého priestoru, čo si vyžaduje jeho dostatočné vetranie. Voľba medzi oboma režimami vyplýva z konkrétneho riešenia prívodu vzduchu na stavbe.

Uľahčuje niečo v tejto zostave následný servis?
Áno, kotol má zabudovaný automatický diagnostický systém, ktorý priebežne vyhodnocuje stav jednotky a servisnému technikovi tak zjednodušuje vyhľadanie príčiny prípadnej poruchy bez dlhého manuálneho preverovania jednotlivých komponentov. V spojení s podsvieteným textovým displejom, na ktorom sa dajú prevádzkové aj chybové hlásenia priamo odčítať, sa skracuje čas potrebný na diagnostiku pri servisnom zásahu.

Čo do zostavy pridáva regulátor multiMATIC 700?
Ide o ekvitermický regulátor, ktorý riadi výkon kotla podľa vonkajšej teploty a je súčasťou dodávanej zostavy spolu s teplotným čidlom zásobníka – inštalatér tak nemusí regulátor ani čidlo objednávať ako samostatné položky.

Dá sa vykurovací systém sprevádzkovať skôr, než je nainštalovaný samotný kotol?
Áno, kotol to priamo umožňuje – rozvody a vykurovací systém je možné pripraviť a sprevádzkovať vopred, samotná jednotka VU sa osadí až v neskoršej fáze montáže, čo uľahčuje plánovanie postupu prác na stavbe.
