Vaillant VU 10CS/1-5 ecoTEC plus IoniDetect + VIH R 120 B + VRT 51f + VR 940f
Kód: 0010044683Súvisiaci tovar
Podrobný popis
Táto zostava od Vaillant je určená pre montážnych firiem, ktoré hľadajú riešenie pre objekt s menšou až strednou potrebou vykurovacieho výkonu, ale súčasne s vyšším nárokom na odber teplej vody. Kombinuje najmenší výkonový stupeň v rade ecoTEC plus – kotol VU 10CS/1-5 (2,9–10,9 kW) – s objemovo väčším stacionárnym (podlahovým) zásobníkom uniSTOR VIH R 120 B (117 l) a s bezdrôtovou reguláciou VRT 51f spolu s internetovou bránou VR 940f. Ide o kombináciu vhodnú najmä tam, kde postačuje nízky vykurovací výkon, ale je potrebná väčšia zásoba teplej vody (napr. viac odberných miest naraz), a kde bezdrôtové riešenie regulácie zjednodušuje montáž bez nutnosti ťahať kábel k izbovému regulátoru. Upozorňujeme, že prepojovacie potrubie medzi kotlom a zásobníkom nie je súčasťou tejto zostavy a je potrebné ho pri kalkulácii zákazky započítať samostatne. Nižšie uvádzame technický prehľad všetkých štyroch komponentov, kompletné parametre kotla aj zásobníka a praktické poznámky relevantné pri návrhu a montáži tejto konkrétnej kombinácie.

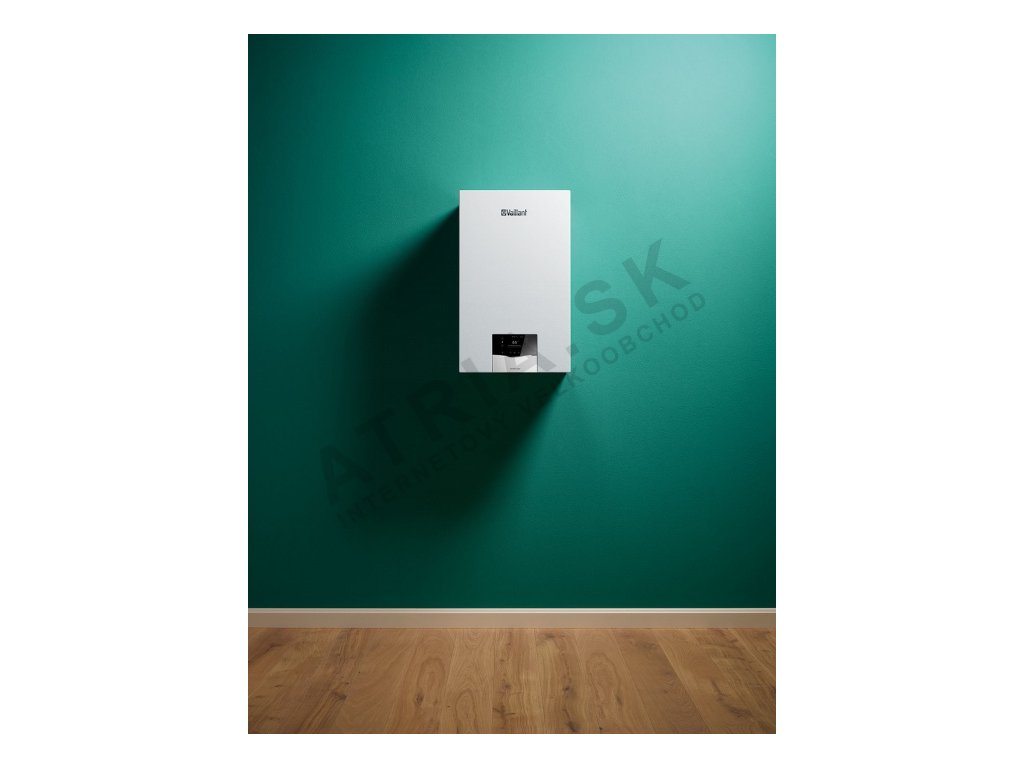

Kotol ecoTEC plus IoniDetect — konštrukcia a princíp
- Technológia IoniDetect: kotol priebežne vyhodnocuje zloženie spaľovaného zemného plynu prostredníctvom ionizačnej elektródy a automaticky prispôsobuje parametre spaľovania, čím udržiava optimálnu účinnosť aj pri kolísajúcej kvalite plynu v distribučnej sieti.
- Dotykové ovládacie prvky a prehľadné užívateľské menu priamo na paneli kotla, moderné konštrukčné riešenie skrine.
- Kompatibilita s komunikačnou zbernicou eBUS, ktorá zjednocuje komunikáciu medzi kotlom a ďalšími prvkami systému.
- Rozšíriteľnosť systému o tepelné čerpadlo, solárny ohrev TÚV alebo vetranie s rekuperáciou pri neskoršej modernizácii, bez nutnosti výmeny samotného kotla.

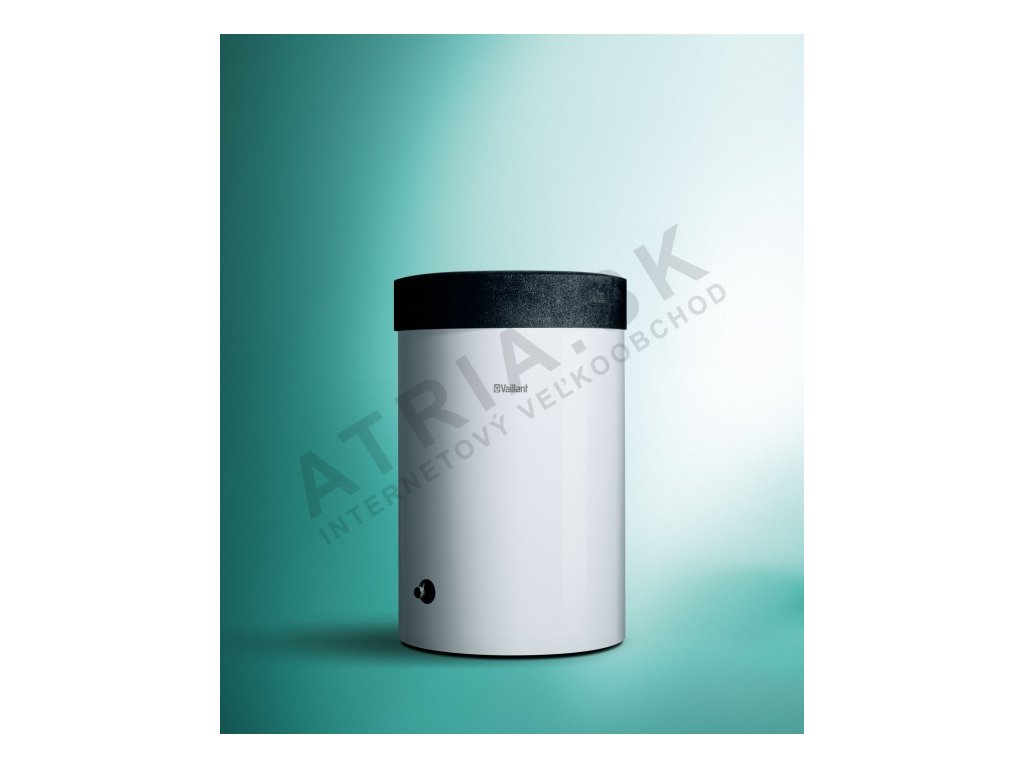

Zásobník uniSTOR VIH R 120 B
- Nepriamo ohrievaný stacionárny (podlahový) zásobník TÚV s objemom 117 l, energetická trieda B.
- Oceľová nádoba so smaltovanou vnútornou povrchovou úpravou (vrátane vyhrievacej špirály), vstavaná ochranná horčíková anóda proti korózii.
- Štandardná tepelná izolácia triedy B, vypúšťací ventil pre servisné účely.
- Nastaviteľné vyrovnávacie skrutky na nožičkách – umožňujú presné vyrovnanie zásobníka aj na nerovnej podlahe pri inštalácii.
Regulácia — VRT 51f a VR 940f
Izbový regulátor VRT 51f je bezdrôtový ekvitermický regulátor – komunikuje s kotlom rádiovým signálom, takže medzi miestom jeho inštalácie a kotlom nie je potrebné viesť kábel. Pri rekonštrukciách a objektoch, kde by dodatočné ťahanie vodiča znamenalo búracie práce alebo vedenie káblov naprieč viacerými miestnosťami, ide o jednoduchšiu a rýchlejšiu inštaláciu v porovnaní s drôtovým riešením typu sensoCOMFORT. Modul VR 940f (myVAILLANT connect) je internetová brána, ktorá pripája vykurovací systém k aplikácii myVAILLANT a umožňuje koncovému používateľovi diaľkovo kontrolovať a nastavovať teplotu prostredníctvom smartfónu.
Parametre
Kotol VU 10CS/1-5 ecoTEC plus IoniDetect
Zásobník uniSTOR VIH R 120 B
Pre technika
Prepojovacie potrubie medzi kotlom a zásobníkom nie je súčasťou dodávky – treba ho pri montáži nacenovať a objednať samostatne (vrátane príslušných tvaroviek a izolácie). Zásobník je podlahového (stacionárneho) prevedenia s výškou 853 mm, čo si pri návrhu kotolne vyžaduje počítať s dostatočnou voľnou podlahovou plochou vedľa kotla, na rozdiel od závesných zásobníkov montovaných na stenu nad alebo vedľa kotla. Pri výbere medzi bezdrôtovým VRT 51f a drôtovým sensoCOMFORT odporúčame VRT 51f najmä pri rekonštrukciách, kde trasa pre kábel medzi kotolňou a obytnou miestnosťou chýba alebo by si vyžadovala búracie práce; pri novostavbách, kde je kabeláž súčasťou elektroinštalačného projektu už od základov, môže byť drôtové riešenie naďalej vhodnou alternatívou.
Pri dimenzovaní dokupovaného prepojovacieho potrubia je potrebné vychádzať z pripojovacích rozmerov oboch komponentov – kotol má prípojky výstupu/vstupu z kúrenia G 3/4" a prípojky na strane zásobníka G 1/2", zásobník má pripojenie výmenníka R 3/4". Odvod kondenzátu z kotla je riešený hadicou 19 mm a je potrebné naň nadviazať sifón/neutralizačné zariadenie podľa miestnych podmienok odvodu. Elektrické krytie kotla IPX4D zodpovedá bežnému umiestneniu v kotolni alebo technickej miestnosti; trieda NOx 6 zaraďuje kotol medzi produkty s nízkymi emisiami oxidov dusíka, čo môže byť relevantné pri dokladovaní zhody v prípade verejných zákaziek alebo dotačných programov.
Časté otázky montážnych firiem k tomuto modelu
Je v zostave zahrnuté aj prepojovacie potrubie medzi kotlom a zásobníkom?
Nie. Táto zostava obsahuje kotol, zásobník, regulátor VRT 51f, internetovú bránu VR 940f, snímač teploty
TÚV a dištančný rám pod kotol. Prepojovacie potrubie je potrebné doobjednať samostatne.
Aký je rozdiel medzi bezdrôtovým VRT 51f a drôtovým sensoCOMFORT z pohľadu montáže?
VRT 51f komunikuje s kotlom rádiovým signálom, takže odpadá ťahanie kábla medzi izbou a kotlom –
výhoda najmä pri rekonštrukciách. Konkrétne funkcie a rozsah nastavení VRT 51f odporúčame pred montážou
overiť v aktuálnej dokumentácii výrobcu.
Prečo je v tejto zostave práve najmenší výkonový stupeň kotla (2,9–10,9 kW) v kombinácii
so 117-litrovým zásobníkom?
Kombinácia je vhodná pre objekty s nižšou tepelnou stratou, kde by výkonovo väčší kotol bol
predimenzovaný, ale súčasne je potrebná väčšia zásoba teplej vody než pri menších zásobníkoch –
napríklad pri viacerých odberných miestach v domácnosti.
Je zásobník VIH R 120 B závesný alebo stacionárny?
Stacionárny (podlahový), s výškou 853 mm. Pri návrhu kotolne je potrebné počítať s voľnou podlahovou
plochou vedľa kotla.
Je potrebné VR 940f k funkčnosti regulácie VRT 51f, alebo ide o samostatný doplnok?
VR 940f je internetová brána (myVAILLANT connect), ktorá pridáva možnosť diaľkového ovládania cez
aplikáciu myVAILLANT. Základná ekvitermická regulácia prostredníctvom VRT 51f funguje ako komunikácia
medzi regulátorom a kotlom bez ohľadu na pripojenie k internetovej bráne.
Dá sa k tomuto kotlu neskôr doplniť tepelné čerpadlo alebo solárny ohrev?
Áno, kotol VU 10CS/1-5 ecoTEC plus je rozšíriteľný o tepelné čerpadlo, solárny ohrev TÚV alebo vetranie
s rekuperáciou vďaka kompatibilite s komunikačnou zbernicou eBUS, čo umožňuje neskoršiu modernizáciu
systému bez výmeny samotného kotla.
Dodatočné parametre
| Kategória: | Vaillant ecoTec plus, pro |
|---|---|
| Záruka: | 2 roky |
| Hmotnosť: | 60 kg |
| Bezpečnostný termostat: | áno |
| Dodávané príslušenstvo: | elektrický kábel, sifón, návod, záručný list |
| Elektrické krytie: | IPX4D |
| Elektronické zapaľovanie: | áno |
| Elektronika: | eBus 2.0 (od verzie 2014) |
| Hmotnosť prázdneho kotla: | 34 kg |
| Horný výkon kotla: | 10,9 kW |
| Krajina pôvodu: | EU |
| Letný režim: | áno |
| Maximálny pracovný tlak: | 300 kPa |
| Maximálny tlak TV: | 1 mPa |
| Možnosť pripojenia zásobníka: | áno |
| Možnosť rozšírenej záruky: | áno |
| Napätie/frekvencia: | 230V/50Hz |
| Nastaviteľný rozsah teploty VV: | 15 - 80 °C |
| Normovaný stupeň využitia pri 40/30 °C: | max. 109,5 % |
| Palivo: | zemný plyn / propán |
| Prevedenie komína: | TURBO |
| Priebeh zmeny výkonu: | modulovaný |
| Pripojenie el. napätia: | 230V |
| Pripojenie koncentrického dymovodu: | áno |
| Pripojenie oddeleného dymovodu: | áno |
| Prípojka TUV: | 1/2" |
| Prípojka vody: | 3/4" |
| Rozmery: | 720 x 440 x 338 mm |
| Spodný výkon kotla: | 2,9 kW |
| Spustenie kotla: | servisným technikom VAILLANT |
| Trieda emisií NOx: | 6 |
| Určenie kotla: | s možnosťou pripojenia zásobníka, kotol v zostave so 120 l zásobníkom |
| Veľkosť zásobníka TÚV: | 117 l |
| Vhodný pre podlahové kúrenie: | áno |
| Výkon pri ohreve TV: | 20 kW |
| Výkon pri tepl. spáde 50/30 °C: | 2,9 - 10,9 kW |
| Výkon pri tepl. spáde 80/60 °C: | 2,5 - 9,9 kW |
| Výkon TUV: | 20 kW |
| Zabudovaný filter vody: | nie |
| Výkon kotla na vykurovanie: | nízky výkon do 15 kW |
| Výrobca: | Vaillant |
-
(711 kB) Prospekt ecoTEC plus
-
(587 kB) Návod na obsluhu ecoTEC plus
-
(299 kB) Vyhlásenie o zhode ecoTEC plus
-
(604 kB) Návod na obsluhu uniSTOR VIH R
