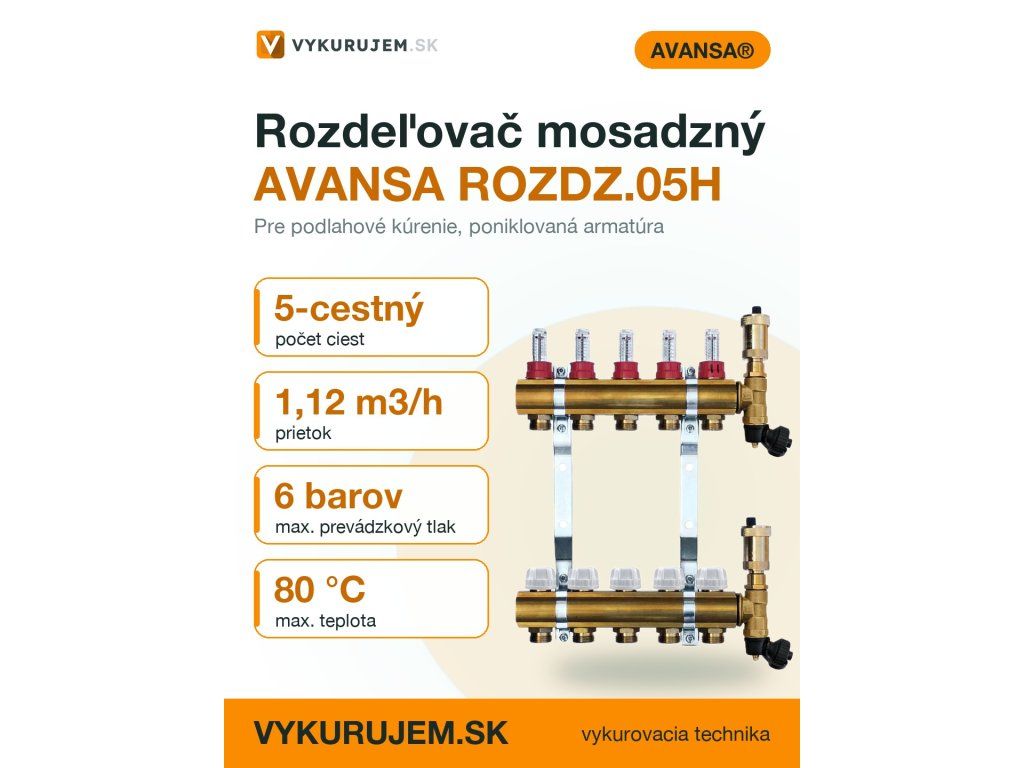

Rozdeľovač podlahového kúrenia AVANSA – 5-cestný mosadzný
Kód: ROZDZ.05HSúvisiaci tovar
Podrobný popis
Pre koho: Pre montážne firmy a domácnosti, ktoré potrebujú päťokruhový rozdeľovač pre vykurovacie alebo chladiace podlahové systémy.
Kombinujte s: Rúrkami PEX-AL-PEX 16 x 2, zvernými šróbeniami ALPEX 16 x 2 ALU-EK a skrinkami pre rozdeľovače.
Čím sa líši: Má päť okruhov, dvojregulačné prietokomery s uzamknutím v rozsahu 0-5 l/min a je vyrobený z mosadze Ms 58.
Výroba vykurovacích rozdeľovačov využíva špecifické princípy pre hydrauliku a tepelné stabilizovanie systémov. Tento 5-cestný rozdeľovač AVANSA ROZDZ.05H je navrhnutý pre montáž do systémov s rozdelením do piatich vetiev, často vo vykurovaných domoch, bytech a objektov s rozsiahlym podlahovým kúrením. Je zároveň vhodný do systémov s chlazením, kde sa využijú regulačné možnosti v každej vetve. Montážna firma pri inštalácii rieši hydraulické rovnováženie, pripojenie k zdrojom energie a komunikáciu medzi vetvami. Vďaka zabudovaným regulačným ventilom môže byť systém optimalizovaný bez nutnosti vymeniteľných prvkov. Produkt je vhodný do kombinácií s kotlami, obehovými čerpadlami a reguláciami vyššej triedy.
Technické parametre
| EAN | 5900308730133 |
|---|---|
| Armatúra | Press-Messing Ms 58, poniklovaná |
| Dĺžka rozdeľovača bez gv. ventilov | 295 mm |
| Dĺžka rozdeľovača s gv. ventilmi | 380 mm |
| Krajina pôvodu | Slovensko |
| Kvapaliny | voda na vykurovanie, voda na chladenie, vodné zmesi so štandardnou antikoróznou nemrznúcou prímesou |
| Materiál | mosadz |
| Max. pracovný tlak | 4 - 6 barov |
| Max. prípustná prevádzková teplota | + 80 °C |
| Max. prípustný prevádzkový tlak | 6 barov |
| Max. skúšobný tlak | 10 barov |
| Odporučené potrubie | PEX-AL-PEX 16 x 2 |
| Odporučené pripojenia | Zverné šróbenie na potrubie ALPEX 16 x 2 ALU-EK |
| Odporučené skrinky | Skrinky pre rozdeľovače |
| Ploché tesnenie | WS 3825 |
| Počet okruhov | päť |
| Presnosť merania | +/- 10 % |
| Prietok | 1,12 m3/h |
| Prietokomery | dvojregulačné s možnosťou uzamknutia |
| Pripojenie vetiev | Ek, Eurokonus |
| Pripojenie vstupu a výstupu | 1" |
| Prípustné teploty kvapalín | - 10 °C až 120 °C |
| Rozsah merania | 0-5 l/min |
| Tesnenie | EPDM |
| Určenie | vyhrievacie a chladiace systémy |
| Závit | DIN ISO EN 228-1 |
| Zvuková izolácia | DIN 4109 |
| Hmotnosť | 3 kg |
| Kód | ROZDZ.05H |
| Značka | AVANSA |
Technické parametre AVANSA ROZDZ.05H poskytujú relevantné informácie pre projektanta a inštalatéra. Maximálny pracovný tlak 6 barov a teplota 80 °C zaručujú stabilitu systému aj pri dlhodobom provozovaní. Prietok 1,12 m³/h, rozsah merania 0–5 l/min a presnosť ±10 % môže ovplyvniť rovnomerné rozdelenie tepla medzi vetvami. Pre prevádzku v chladnom období sú povolené teploty kvapalín do −10 °C.
Montáž a pripojenie
Postup montáže začína pevným upevnením rozdeľovača do skrinky alebo na stenu. Pripojenie vetiev cez zverné šróbenie na potrubie ALPEX 16 × 2 ALU-EK zabezpečuje hermetický kontakt. Dôležité je kontrolovať správnosť polohy závitov a tesnenia EPDM. Chybné pripojenie môže viesť ku únikom kvapaliny a zníženiu efektivity systému. Po naplnení systému vodou je nutné zabezpečiť jeho správne odvzdušnenie. V prípade nekontrolovanej inštalácie dochádza k vzniku bublin a problémom s prietokom. Každý okruh je následne regulovaný pomocou prietokomerov, ktoré umožnia nastaviť individuálne hydraulické rovnováženie.
Kompatibilita a príslušenstvo
Rozdeľovač AVANSA ROZDZ.05H je kompatibilný s potrubím PEX-AL-PEX 16 × 2 a zverným šróbením. Pre montážné firmy je dôležitý výber vhodnej skrinky (napr. Skrinka pre rozdeľovače 435 mm – podomietková), ktorá zabezpečí dostatočný priestor pre manipuláciu. V prípade potreby dodatočného vypúšťacieho alebo teplotného monitorovacieho prvku je možné objednať guľový ventil s teplomerom. Doplnkové príslušenstvo, ako je skrutkovaná spojka 1/2 × 20 s vnútorným závitom, môže byť potrebné pri specifických hydraulických požiadavkách systému.
Technické súvislosti pre projektanta
Funkcia rozdeľovača spočíva v distribúcii prietoku medzi vetvami podlahového kúrenia a v regulácii výkonu každej vetvy. Mosadzná konštrukcia armatúry Press-Messing Ms 58 poniklovaná zaručuje odolnosť proti korózii a dlhodobú prevádzku. Zvuková izolácia podľa DIN 4109 minimalizuje rušivé zvuky systému. Hydraulické schémy musia brať do úvahy celkový prietok, počet vetiev a rovnomerné rozdelenie tepla. Elektronické systémy regulácie môžu byť integrovateľné prostredníctvom externých snímačov. Práca s rozdeľovačom vyžaduje zreteľné hydraulické plány a výpočty prietokov pre každú vetvu.
Servis a prevádzka
Prevádzka rozdeľovača vyžaduje periodickú kontrolu uzatváracích prvkov a odvzdušňovacieho ventilu. Odporúčané je servisné čistenie minimálne raz ročne, najmä v prípadoch vysokého minerálneho obsahu vody. Pri kontrole sa overuje správne nastavenie prietokomerov a hydraulická rovnováha vetiev. Zvýšenie vibrácií a bublanie môže signalizovať nečistoty v systéme, ktoré je nutné odstrániť. V prípade poškodenia jednej z vetiev môže byť celá sekcia odpojená, aby sa minimalizovalo riziko výpadku systému.
Časté otázky montážnych firiem
Použitie zverného šróbenia na potrubie ALPEX 16 × 2 ALU-EK zabezpečuje hermetické pripojenie?
Áno, zverné šróbenie na potrubie ALPEX 16 × 2 ALU-EK je špecificky navrhnuté pre pripojenie k potrubiu a zaručuje hermetický kontakt.
Je možné použiť rozdeľovač AVANSA ROZDZ.05H v systéme s chlazením?
Áno, produkt je schválený pre vodné zmesi so štandardnou antikoróznou nemrznúcou prímesou a je vhodný aj pre chladiace systémy.
Musí byť rozdeľovač upevnený v skrinke?
Nie, montáž do skrinky nie je povinná, ale odporúča sa pre lepšiu organizáciu prvkov a ochranu proti mechanickému poškodeniu.
Aké sú typické problémy po montáži rozdeľovača?
Typické problémy zahŕňajú nedokonalé odvzdušnenie systému, chybné nastavenie prietokomerov a nedostatočné pevné upevnenie rozdeľovača, čo môže viesť k vibráciám a výpadkom funkcie.
Dokumenty na stiahnutie
Dodatočné parametre
| Kategória: | Mosadzné rozdeľovače pre podlahové kúrenie |
|---|---|
| Záruka: | 2 roky |
| Hmotnosť: | 3 kg |
| EAN: | 5900308730133 |
| Armatúra: | Press-Messing Ms 58, poniklovaná |
| Dĺžka rozdeľovača bez gv. ventilov: | 295 mm |
| Dĺžka rozdeľovača s gv. ventilmi: | 380 mm |
| Krajina pôvodu: | Slovensko |
| Kvapaliny: | voda na vykurovanie, voda na chladenie, vodné zmesi so štandardnou antikoróznou nemrznúcou prímesou |
| Materiál: | mosadz |
| Max. pracovný tlak: | 4 - 6 barov |
| Max. prípustná prevádzková teplota: | + 80 °C |
| Max. prípustný prevádzkový tlak: | 6 barov |
| Max. skúšobný tlak: | 10 barov |
| Odporučené potrubie: | PEX-AL-PEX 16 x 2 |
| Odporučené pripojenia: | Zverné šróbenie na potrubie ALPEX 16 x 2 ALU-EK |
| Odporučené skrinky: | Skrinky pre rozdeľovače |
| Ploché tesnenie: | WS 3825 |
| Počet okruhov: | päť |
| Presnosť merania: | +/- 10 % |
| Prietok: | 1,12 m3/h |
| Prietokomery: | dvojregulačné s možnosťou uzamknutia |
| Pripojenie vetiev: | Ek, Eurokonus |
| Pripojenie vstupu a výstupu: | 1" |
| Prípustné teploty kvapalín: | - 10 °C až 120 °C |
| Rozsah merania: | 0-5 l/min |
| Tesnenie: | EPDM |
| Určenie: | vyhrievacie a chladiace systémy |
| Závit: | DIN ISO EN 228-1 |
| Zvuková izolácia: | DIN 4109 |
| Počet okruhov: | 5 |
| Materiál rozdeľovača: | mosadz |
| Prietokomery: | s prietokomermi |
| EAN: | 5900308730133 |
