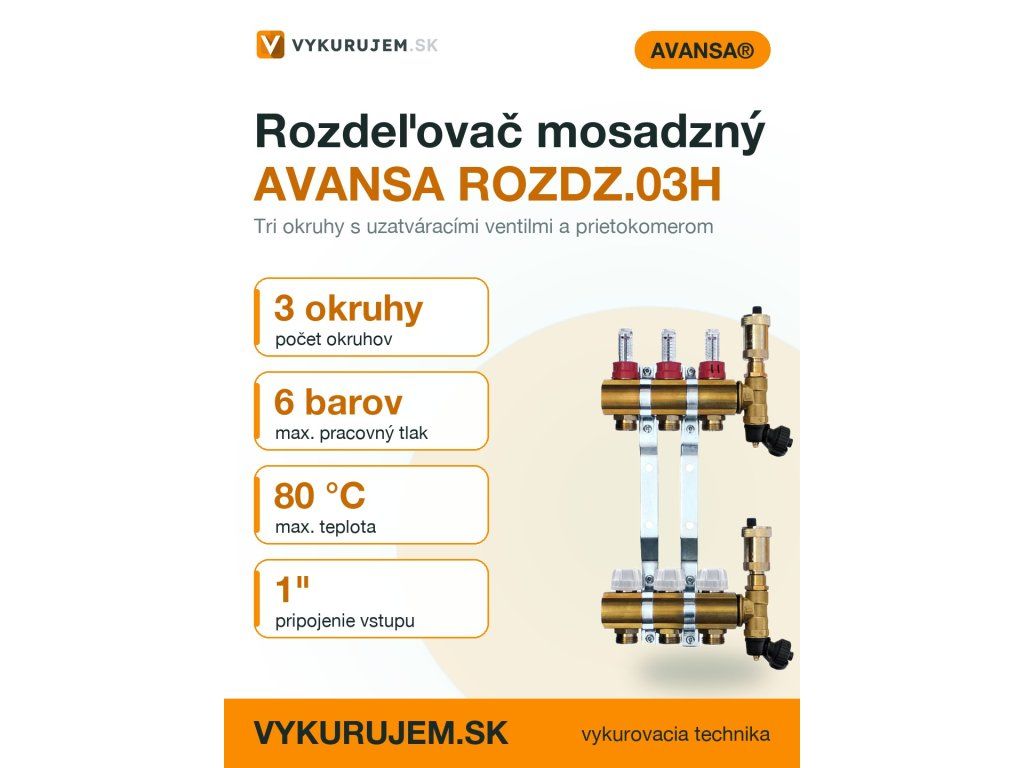

Rozdeľovač AVANSA 3-cestný – pre podlahové kúrenie s 3 okruhmi
Kód: ROZDZ.03HSúvisiaci tovar
Podrobný popis
Pre koho: Pre montážne firmy a domácnosti s podlahovým kúrením, kde je potrebné rozdeliť teplo na tri okruhy.
Kombinujte s: Potrubím PEX-AL-PEX 16 x 2 a zvernými šróbeniami ALPEX 16 x 2 ALU-EK, prípadne skrinkou pre rozdeľovače.
Čím sa líši: Má dvojregulačné prietokomery s možnosťou uzamknutia a mosadznú armatúru s prevádzkovou teplotou do 80 °C.
Rozdeľovače AVANSA sú štandardom pre montážne firmy pri realizácii systémov podlahového kúrenia. Tento model s tromi okruhmi je vhodný do objektov s jednoduchou alebo strednou distribúciou tepla. Montážná firma pri jeho inštalácii rieši predovšetkým hydraulické vyváženie, odvod vzduchu a kompatibilitu so stávajúcim potrubím.
V praxi sa model využíva v rodinných domoch, kanceláriách a v menších obchodných priestoroch, kde je potrebné rozdelenie tepla na maximálne tri samostatné okruhy. Zariadenie umožňuje efektívne riadenie hydrauliky a zabezpečuje stabilnú prevádzku celého vykurovacieho systému.
Technické parametre
| EAN | 5900308730119 |
|---|---|
| Armatúra | Press-Messing Ms 58, poniklovaná |
| Dĺžka rozdeľovača bez gv. ventilov | 195 mm |
| Dĺžka rozdeľovača s gv. ventilmi | 280 mm |
| Krajina pôvodu | Slovensko |
| Kvapaliny | voda na vykurovanie, voda na chladenie, vodné zmesi so štandardnou antikoróznou nemrznúcou prímesou |
| Materiál | mosadz |
| Max. pracovný tlak | 4 - 6 barov |
| Max. prípustná prevádzková teplota | + 80 °C |
| Max. prípustný prevádzkový tlak | 6 barov |
| Max. skúšobný tlak | 10 barov |
| Odporučené potrubie | PEX-AL-PEX 16 x 2 |
| Odporučené pripojenia | Zverné šróbenie na potrubie ALPEX 16 x 2 ALU-EK |
| Odporučené skrinky | Skrinky pre rozdeľovače |
| Ploché tesnenie | WS 3825 |
| Počet okruhov | tri |
| Presnosť merania | +/- 10 % |
| Prietok | 1,12 m3/h |
| Prietokomery | dvojregulačné s možnosťou uzamknutia |
| Pripojenie vetiev | Ek, Eurokonus |
| Pripojenie vstupu a výstupu | 1" |
| Prípustné teploty kvapalín | - 10 °C až 120 °C |
| Rozsah merania | 0-5 l/min |
| Tesnenie | EPDM |
| Určenie | vyhrievacie a chladiace systémy |
| Závit | DIN ISO EN 228-1 |
| Zvuková izolácia | DIN 4109 |
| Hmotnosť | 3 kg |
| Kód | ROZDZ.03H |
| Značka | AVANSA |
Montáž a pripojenie
Montáž začína upevnením rozdeľovača do skrinky alebo priameho pripevnenia na stenu. Dôležitým bodom je správne pripojenie zverného šróbenia na potrubie ALPEX 16 x 2 ALU-EK. Vstup a výstup majú závit 1", pričom pripojenie vetiev je ekonomické cez Eurokonus. Po ukončení pripojenia sa systém napúšťa a odvzdušňuje cez zabudovaný ventil.
Bežná chyba pri montáži je nedovolenie dostatočného odvzdušnenia, čo môže spôsobiť bublanie a zníženie účinnosti. Preto je dôležitá kontrolovaná montáž a postupné testovanie každého okruhu.
Kompatibilita a príslušenstvo
Tento rozdeľovač je kompatibilný s potrubím PEX-AL-PEX 16 x 2 a zverným šróbením ALPEX 16 x 2 ALU-EK. Pre inštaláciu doporučujeme doobjednať skrinku pre rozdeľovače, guľové ventily so šróbením 1" a prietokomery. Súvisiaci produkt ako Guľový ventil priamy mosadzný so šróbením 1" + teplomer 0–80 °C je vhodný aj na doplnenie systému.
Technické súvislosti pre projektanta
Rozdeľovač AVANSA funguje ako hydraulický centrum systému, kde sa distribuuje prietok kvapaliny do jednotlivých okruhov. Mosadzná konštrukcia a poniklovaná armatúra Press-Messing Ms 58 zaručujú odolnosť proti korózii a dlhú životnosť. EPDM tesnenie a ploché tesnenie WS 3825 minimalizujú riziko únikov. Zvuková izolácia zodpovedá normám DIN 4109, čo znižuje hluk systému.
Hydraulické vyváženie musí byť nastavené podľa dĺžky a hydraulických charakteristík jednotlivých okruhov. Elektrické zapojenie nie je potrebné – zariadenie je čistý hydraulický prvkýk.
Servis a prevádzka
Údržba zahŕňa pravidelné odvzdušnenie systému a kontrolu uzávierok. Intervaly údržby závisia od kvality distribuovanej kvapaliny. Dôležitým kontrolným bodom je stav prietokomerov – v prípade ich poškodenia je potrebné ich vymeniť. Pri prevádzke je nutné sledovať teplotu a tlak kvapaliny, aby nedošlo k preťaženiu systému.
Časté otázky montážnych firiem
Môže byť rozdeľovač použitý aj v systéme chladiaceho kúrenia?
Áno, je vhodný pre systémy s vodou alebo vodnými zmesami so štandardnou nemrznúcou prímesou.
Je možné pripojiť rozdeľovač cez iný typ závitov?
Nie, pripojenie je určené len cez závit DIN ISO EN 228-1, iné typy nie sú kompatibilné.
Ako zabezpečiť hydraulické vyváženie pri troch okruhoch?
Prietokomery umožňujú individuálne nastavenie prietoku v každom okruhu podľa jeho dĺžky a hydrauliky.
Je možné zmeniť počet okruhov?
Rozdeľovače tejto série sú dostupné vo variantách od 2 do 12 okruhov, takže je možné vybrať konfiguráciu podľa požiadaviek objektu.
Dokumenty na stiahnutie
Dodatočné parametre
| Kategória: | Mosadzné rozdeľovače pre podlahové kúrenie |
|---|---|
| Záruka: | 2 roky |
| Hmotnosť: | 3 kg |
| EAN: | 5900308730119 |
| Armatúra: | Press-Messing Ms 58, poniklovaná |
| Dĺžka rozdeľovača bez gv. ventilov: | 195 mm |
| Dĺžka rozdeľovača s gv. ventilmi: | 280 mm |
| Krajina pôvodu: | Slovensko |
| Kvapaliny: | voda na vykurovanie, voda na chladenie, vodné zmesi so štandardnou antikoróznou nemrznúcou prímesou |
| Materiál: | mosadz |
| Max. pracovný tlak: | 4 - 6 barov |
| Max. prípustná prevádzková teplota: | + 80 °C |
| Max. prípustný prevádzkový tlak: | 6 barov |
| Max. skúšobný tlak: | 10 barov |
| Odporučené potrubie: | PEX-AL-PEX 16 x 2 |
| Odporučené pripojenia: | Zverné šróbenie na potrubie ALPEX 16 x 2 ALU-EK |
| Odporučené skrinky: | Skrinky pre rozdeľovače |
| Ploché tesnenie: | WS 3825 |
| Počet okruhov: | tri |
| Presnosť merania: | +/- 10 % |
| Prietok: | 1,12 m3/h |
| Prietokomery: | dvojregulačné s možnosťou uzamknutia |
| Pripojenie vetiev: | Ek, Eurokonus |
| Pripojenie vstupu a výstupu: | 1" |
| Prípustné teploty kvapalín: | - 10 °C až 120 °C |
| Rozsah merania: | 0-5 l/min |
| Tesnenie: | EPDM |
| Určenie: | vyhrievacie a chladiace systémy |
| Závit: | DIN ISO EN 228-1 |
| Zvuková izolácia: | DIN 4109 |
| Počet okruhov: | 3 |
| Materiál rozdeľovača: | mosadz |
| Prietokomery: | s prietokomermi |
| EAN: | 5900308730119 |
