Buderus Logamax plus GB122 - 24i K + Magnetický odkalovač Logafix 3/4"

Podrobný popis

Zostava pre montážne firmy: zdroj tepla a ochrana okruhu v jednom balení

Táto zostava spája nástenný kondenzačný kotol Buderus Logamax plus GB122-24i K s magnetickým odkaľovačom Logafix 3/4" do jedného dodávateľského celku. Pri realizácii u montážnych firiem tak odpadá samostatné dohľadávanie vhodného filtra k novému kotlu – obe komponenty prichádzajú na stavbu spolu, s pripojením zladeným na 3/4". Kotol rieši vykurovanie aj prípravu teplej vody prietokovým spôsobom, odkaľovač preberá ochranu okruhu pred usadeninami, ktoré by inak postupne zaťažovali výmenník.

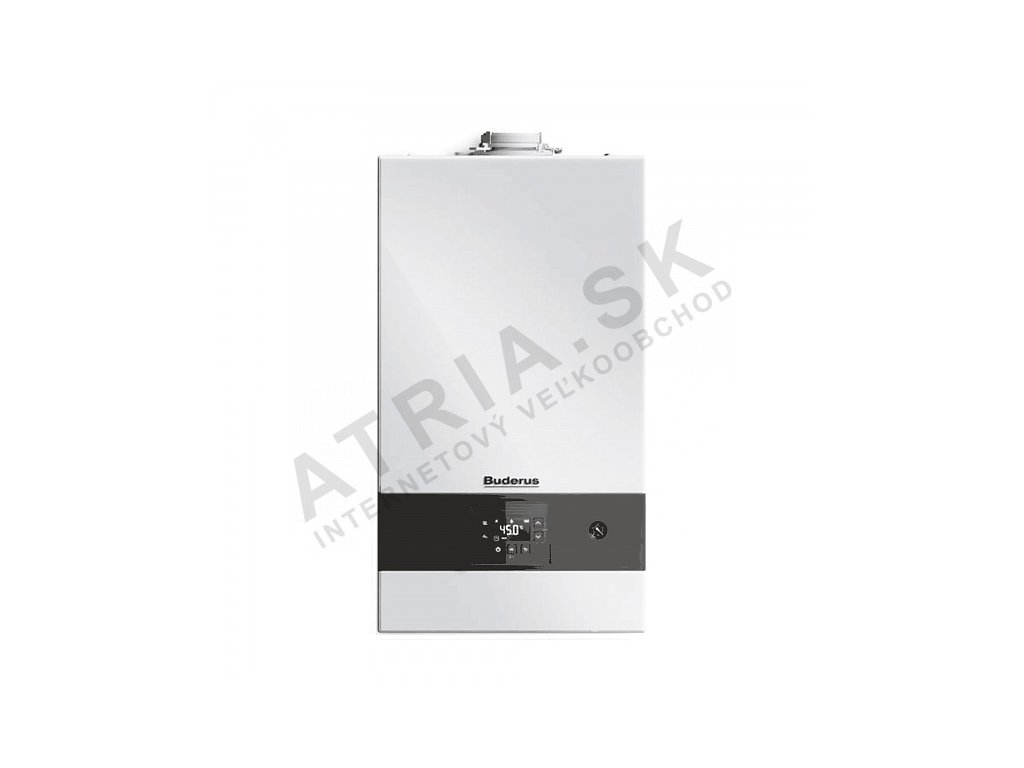

Kotol Logamax plus GB122-24i K – rozsah modulácie a účinnosť

Kotol pracuje s výrazne širokým rozsahom modulácie, vďaka čomu drží stabilný výkon pri vykurovaní a zároveň dokáže pružne reagovať na odber teplej vody bez veľkých výkonových skokov. Kvalitná izolácia telesa obmedzuje tepelné straty a v kombinácii s ekvitermickou reguláciou (riadenie podľa vonkajšej teploty) dosahuje energetickú triedu A+ s nízkou pokojovou spotrebou mimo prevádzky. Rovnaká izolácia zároveň znižuje hlučnosť chodu, čo spolu s kompaktnými rozmermi umožňuje umiestnenie aj do menších priestorov – predsiene, kuchyne či kúpeľne – bez nutnosti samostatnej kotolne.

Prehľad ďalších vlastností modelu:

• Kompaktné all-in-one riešenie s pevnou, funkčnou konštrukciou
• Spotreba prispôsobená aktuálnej potrebe, vhodný aj pri výmene za pôvodné pripojenie
• Rozsah modulácie až 1:8
• Energetická trieda A+ pri nasadení ekvitermickej regulácie
• Rozhranie EMS pre napojenie na ďalšie riadiace komponenty
• Dostupný vo viacerých výkonových variantoch v rámci radu
• Jednoduchá montáž, možnosť horizontálneho vyvedenia prípojok
• Vysoký výkon v príprave teplej vody prietokovým spôsobom

Magnetický odkaľovač Logafix 3/4" – priebežná ochrana okruhu

Odkaľovač pracuje s externým magnetom, ktorý za chodu systému priebežne zachytáva feromagnetické aj neferomagnetické nečistoty a kal cirkulujúce v okruhu – oddeľuje častice až do veľkosti 5 mikrometrov, teda výrazne jemnejšie usadeniny, než zachytí bežný sitkový filter. Pri kondenzačnom kotle s úzkymi kanálikmi výmenníka je táto priebežná filtrácia dôležitá, pretože aj drobné usadeniny postupne obmedzujú prietok a znižujú tepelnú výmenu.

Telo odkaľovača je vyrobené z mosadze a pripojenie 3/4" umožňuje vďaka variabilnej orientácii prípojok montáž horizontálne, vertikálne aj diagonálne – dá sa teda prispôsobiť trase potrubia namiesto toho, aby trasu diktoval on. Spodná časť tela je odnímateľná, takže zachytené usadeniny sa dajú vybrať a skontrolovať bez nutnosti odstávky alebo vypúšťania celého okruhu.

Pre technika: montáž, EMS a spoločný prínos zostavy

Horizontálne vyvedenie prípojok kotla spolu s voliteľnou orientáciou pripojenia odkaľovača dáva pri návrhu trasy potrubia väčšiu voľnosť najmä v stiesnených priestoroch typu vstavaná skriňa v predsieni alebo výklenok v kuchyni, kde sa poloha kotla aj filtra musí prispôsobiť existujúcej dispozícii. Rozhranie EMS zároveň umožňuje kotol neskôr rozšíriť o ďalšie riadiace komponenty Buderus bez zásahu do samotného zdroja tepla – základná inštalácia sa tak dá navrhnúť už s výhľadom na budúcu nadstavbu.

Zaradenie magnetického odkaľovača priamo pri výmene alebo novej inštalácii kotla má praktický zmysel najmä pri napojení na starší rozvod – voda v pôvodnom okruhu býva zaťažená usadeninami, ktoré by inak smerovali priamo do nového, konštrukčne úzkeho výmenníka. Priebežné zachytávanie kalu od prvého dňa prevádzky znižuje riziko postupného zanášania a pomáha udržať deklarovanú účinnosť 94 % počas celej prevádzky, nielen pri uvedení do prevádzky.

Časté otázky montážnych firiem k tomuto modelu

Na aký typ objektu je výkon 24 kW zvyčajne dimenzovaný?
24 kW je stredný výkon v rámci radu GB122, bežne nasadzovaný v rodinných domoch alebo väčších bytoch. Presné dimenzovanie treba vždy overiť podľa tepelnej straty konkrétneho objektu, výkon kotla samotný veľkosť domu nezaručuje.

Prečo montovať magnetický odkaľovač aj k úplne novému kotlu?
Pri napojení na existujúci rozvod prináša voda do systému usadeniny nazbierané za roky prevádzky pôvodného zdroja. Odkaľovač ich zachytáva priebežne už od spustenia, takže úzke kanáliky výmenníka nového kondenzačného kotla nie sú vystavené tejto záťaži hneď od začiatku.

Čo v praxi znamená rozsah modulácie až 1:8?
Kotol dokáže znížiť výkon až na zlomok maximálnej hodnoty, takže sa lepšie prispôsobí miernejšiemu počasiu aj krátkym odberom teplej vody. Výsledkom je menej častého zapínania a vypínania horáka a rovnomernejší chod.

Dá sa kotol neskôr zapojiť do rozsiahlejšieho riadiaceho systému?
Áno, rozhranie EMS je na to určené – umožňuje pripojenie ďalších riadiacich komponentov Buderus aj po dokončení pôvodnej inštalácie, bez výmeny samotného kotla.

Kam sa dá kotol s týmito rozmermi reálne umiestniť?
Rozmery 840 × 440 × 350 mm a hmotnosť 36 kg spolu s nízkou hlučnosťou dovoľujú umiestnenie mimo samostatnej kotolne – bežne do predsiene, kuchynskej linky alebo kúpeľne, čo je výhodné najmä pri rekonštrukciách s obmedzeným priestorom.

Ako pomáha horizontálne vyvedenie prípojok pri stiesnenej montáži?
Umožňuje viesť rozvody bokom namiesto zvislo nadol, čo sa hodí pri umiestnení do nízkej skrinky alebo výklenku, kde by zvislé vedenie prípojok narazilo na obmedzený priestor pod kotlom.

Ako sa odkaľovač servisuje pri bežnej údržbe?
Spodná časť tela sa dá odobrať a zachytené usadeniny vybrať bez nutnosti vypúšťať alebo odstavovať celý okruh, takže kontrola pri servisnej návšteve netrvá dlho.

Je orientácia pripojenia odkaľovača pevne daná?
Nie, vďaka variabilnej orientácii prípojok sa dá namontovať horizontálne, vertikálne aj diagonálne, takže sa dá prispôsobiť existujúcej trase potrubia namiesto toho, aby sa trasa musela meniť kvôli filtru.
