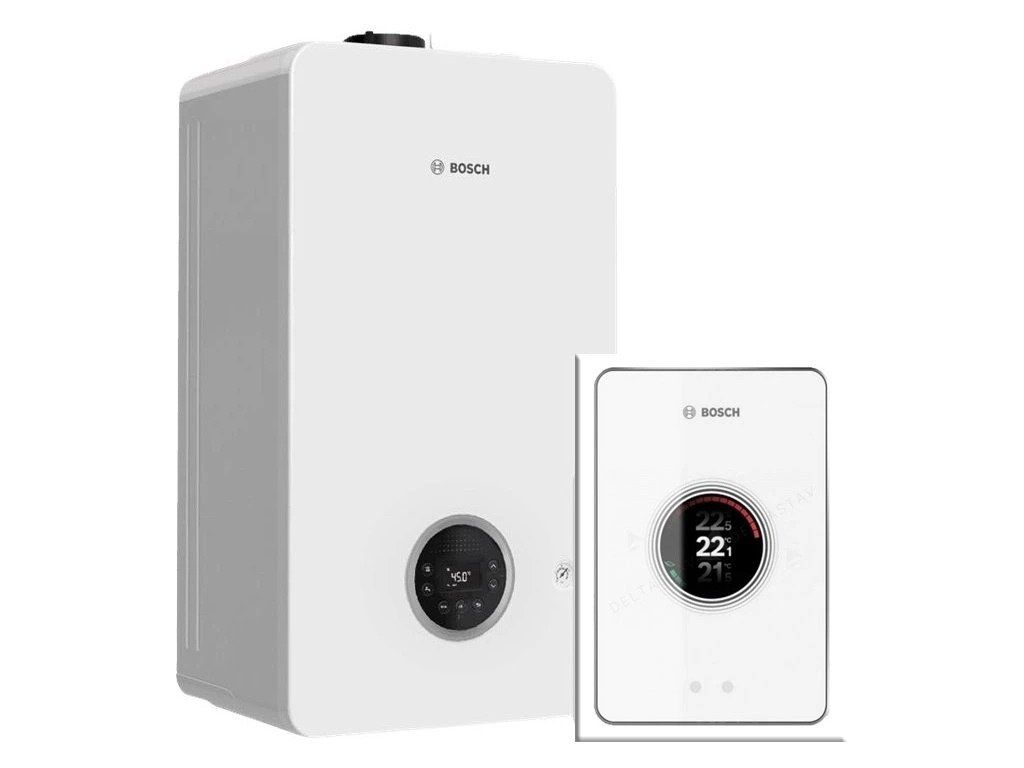

Kondenzačný kotol BOSCH BASIC 22/25 2300 CT 200 – výkon 25 kW

Podrobný popis

Kondenzačný kotol BOSCH BASIC 22/25 2300 CT 200 je určený pre montážne firmy a servisné techniky, ktoré vykonávajú inštaláciu vykurovacích systémov v rodinných domoch, bytových domoch a iných objektoch s nízkymi tepelnými stratami. Zariadenie je koncipované ako výkonná, efektívna a kompaktná jednotka, ktorá zároveň umožňuje riešenie rôznorodých požiadaviek pri pripojení teplej užitkovej vody a vykurovacej sústavy. Montážnemu technikovi zaručuje jednoduchú inštaláciu, kvalitné hydraulické a elektrické pripojenie, a zároveň výbornú kompatibilitu so spoločenskými regulátormi, koncentrickými systémami odvodu spalín a zásobníkovými nádržami. Zariadenie je vhodné pre objekty, kde je dôležitý komfort, energetická účinnosť a dlhá životnosť vykurovacej sústavy.

Typické aplikácie zahŕňajú systémy vykurovania s jedným alebo viacerými okruhmi, systémy s podlahovým kúrením, ako aj kombinácie s solárnymi systémami. Zariadenie podporuje modulačný režim výkonu, co znamená, že sa prispôsobuje aktuálnej potrebe tepla s rozsahom 10–100 %. Toto zvyšuje efektivitu v prevádzke, minimalizuje spotrebu paliva a znižuje emisie CO₂. Pri montáži je dôležité správne nastavenie hydrauliky, elektrického pripojenia a dodržiavanie výrobcových odporúčaní. V tejto súvislosti je dôležitý technický návod a návod na inštaláciu, ktoré sú dostupné v dokumentácii.

Technické parametre

Technické parametre kotla zahŕňajú maximálny výkon 25 kW, minimálny výkon 3,3 kW, modulačný rozsah 10–100 %, rozmery 850 × 400 × 370 mm, hmotnosť 68 kg, pripojenie vody 3/4 palca, TUV 1/2 palca. Výkon TUV je 24 kW, kondenzačný kotol má letný režim, možnosť pripojenia zásobníka a solára, ako aj moduláciu výkonu. Parametre sú kľúčové pre dimenzovanie systému – zariadenie je vhodné pre objekty s výkonom vykurovacej sústavy nad 16 kW. Koncepcia modulačného výkonu umožňuje optimalizáciu výkonu podľa aktuálnej potreby, čo znamená výrazný úspor energie v porovnaní s konvenčnými kotlami.

Montáž a pripojenie

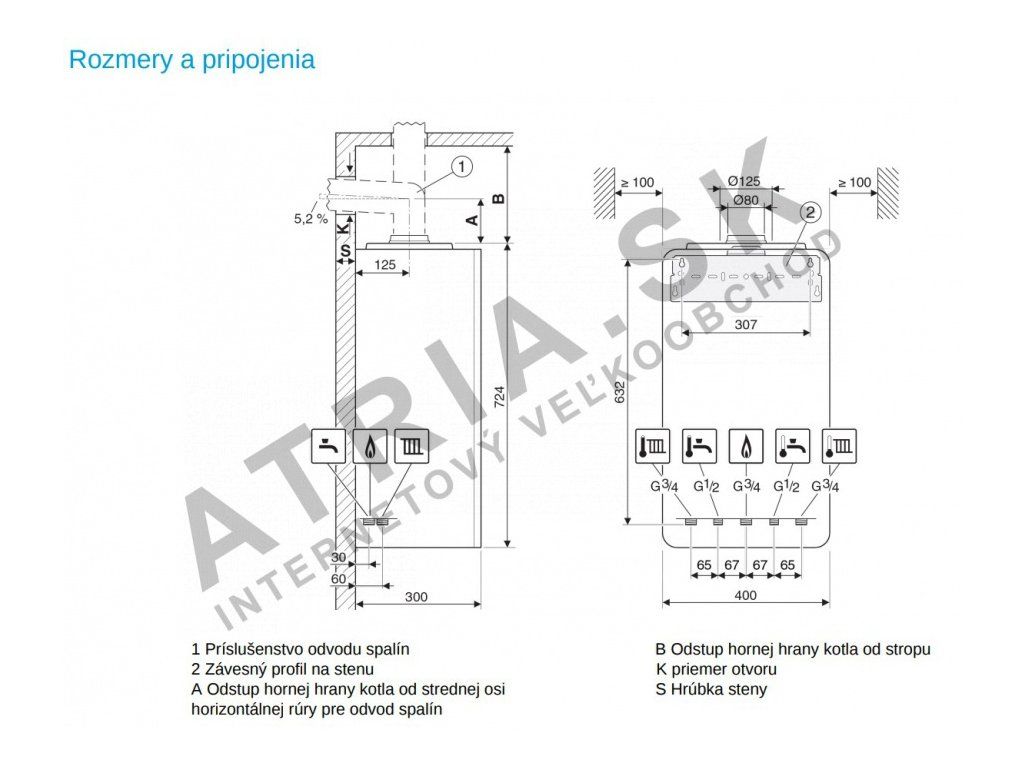

Montáž kondenzačného kotla BOSCH BASIC 22/25 2300 CT 200 vyžaduje pečlivé plánovanie a dodržiavanie technologických požiadaviek. Najprv je potrebné zabezpečiť dostatočný priestor pre kotol, ktorý má rozmery 850 × 400 × 370 mm. Zariadenie sa montuje na zvislé steny, pričom je dôležité, aby povrch bol pevný, rovinný a dostatočne silný na upevnenie závesného systému. Základné nástroje na montáž zahŕňajú kľúče, šrafovaciu pistolu a nástroje na pripojenie hydrauliky. Pripojenie vody a TUV sa vykonáva pomocou pripojiek 3/4 a 1/2 palca, pričom je dôležitý správny smer toku. Elektrické pripojenie je 230 V, a je nutné zabezpečiť ochranu proti poškodeniu, ako aj správne zapojenie do elektrickej rozvodnej skrine.

Pri pripojení je dôležité overiť, či sú pripojovacie plochy čisté a bez poškodení, či sú správne nainštalované filtre (odporúča sa Total filter 3/4 palca), a či je zariadenie správne uložené. Chyby pri pripojení môžu spôsobiť nesprávnu prevádzku, vysokú spotrebu paliva alebo poruchy. Preto je vhodné, aby montáž zariadenia vykonávalo certifikované technické personál. Po pripojení je nutné zariadenie otestovať, overiť hydraulický stav, a zabezpečiť, že všetky funkcie sú dostupné a pracujú správne. V prípade nedostatku tepla alebo nesprávnej prevádzky je nutné kontaktovať servisný technik.

Kompatibilita a príslušenstvo

Zariadenie BOSCH BASIC 22/25 2300 CT 200 je kompatibilné s rôznymi typmi systémov, ako sú systémy s podlahovým kúrením, systémy s radiátormi, systémy s kombinovaným kúrením a systémy s solárnymi paneľmi. Pre pripojenie zásobníka je potrebné zabezpečiť správne hydraulické a elektrické pripojenie, ako aj správne nastavenie regulátorov. Odporúča sa použiť regulátor Junkers CW 100, ktorý je špeciálne navrhnutý pre tento typ kotla. Pre pripojenie solára je odporúčaný solárny set HEWALEX, ktorý zabezpečuje optimálne využitie slnečného zářenia.

Pre pripojenie koncentrického odvodu spalín je potrebné zabezpečiť správny priemer potrubia (60/100 mm alebo 80/125 mm), ako aj správny smer toku spalín. V prípade pripojenia oddeleného potrubia je odporúčaný priemer 80 mm. Pre pripojenie je možné použiť BOSCH - Vodorovný odťah spalín 80/125 mm alebo BOSCH - Zvislý odťah spalín 80/125 mm. Pre distribúciu tepla v systéme podlahového kúrenia je možné použiť nerezový rozdeľovač 5 cestný pre podlahové vykurovanie, ktorý zabezpečuje správne rozdelenie tepla medzi jednotlivé okruhy.

Technické súvislosti pre projektanta

Kondenzačný kotol BOSCH BASIC 22/25 2300 CT 200 pracuje na princípe kondenzačného cyklu, ktorý využíva výpar kondenzátu výfukových plynov a znižuje množstvo výfukových plynov. Toto znamená, že zariadenie dosahuje vysokú účinnosť až do 94 %, čo je výrazný prínos pre energetickú účinnosť a životné prostredie. Zariadenie je vyrobené z kvalitných materiálov, ako sú nerezová oceľ a odolné polyméry, ktoré zabezpečujú dlhú životnosť a odolnosť voči koroziu. Hydraulické a elektrické pripojenie je navrhnuté tak, aby zabezpečovalo optimálnu prevádzku, minimálny tlak a výkon, a zároveň umožnilo jednoduché pripojenie do existujúcich systémov.

V sústave je zariadenie pripojené k elektrickej rozvodnej skrine, ktorá musí byť schopná zabezpečiť stabilný napájací prúd. Elektronika zariadenia je navrhnutá tak, aby zabezpečovala správnu prevádzku všetkých funkcií, ako sú modulácia výkonu, automatické diagnostické systémy a elektronické zapaľovanie. Pre optimalizáciu prevádzky je dôležité, aby hydraulika bola dimenzovaná podľa technických parametrov zariadenia a aby všetky príslušenstvá boli správne pripojené a nastavené. Preto je vhodné, aby projektant spolupracoval s montážnou firmou a servisným technikom pri plánovaní a realizácii projektu.

Servis a prevádzka

Servis kondenzačného kotla BOSCH BASIC 22/25 2300 CT 200 sa vykonáva podľa výrobcových odporúčaní. Základný servisný interval je 2 roky, počas ktorého sa zariadenie kontroľuje na prítomnosť poškodení, chybného pripojenia a nesprávnej prevádzky. Pri servise je dôležité overiť hydraulický stav, elektrický pripojenie, a čistotu výfukových systémov. Je tiež dôležité zabezpečiť, že všetky filtre sú čisté a správne pripojené. Pri prevádzke je dôležité sledovať indikátory chybových stavov, ktoré môžu byť signalizované cez displej alebo cez aplikáciu.

Pri prevádzke je dôležité, aby zariadenie bolo pravidelne očistené a kontrolované. To znamená, že je nutné očistiť výfukové systémy, filtrovať hydrauliku, a overiť správnu funkciu všetkých príslušenství. Pri prevádzke je tiež dôležité, aby zariadenie bolo pravidelne testované a kalibrované. V prípade poškodenia alebo chybného pripojenia je nutné kontaktovať servisný technik. Preto je vhodné, aby servisné firmy mali certifikácie a odborné znalosti pre prácu s týmto typom zariadenia.

Časté otázky montážnych firiem

Dá sa kotol pripojiť na podlahové kúrenie?
Áno, kotol je vhodný pre systémy podlahového kúrenia. Je potrebné zabezpečiť správne hydraulické pripojenie a nastavenie regulátorov.

Jaký je minimálny výkon kotla?
Minimálny výkon kotla je 3,3 kW. Tento výkon umožňuje efektívnu prevádzku pri nízkych tepelných stratách objektu.

Môže byť kotol pripojený na zásobník?
Áno, kotol umožňuje pripojenie zásobníka. Je potrebné zabezpečiť správne hydraulické pripojenie a nastavenie regulátorov.

Je možné pripojiť solárny systém?
Áno, kotol umožňuje pripojenie solárneho systému. Odporúča sa použiť solárny set HEWALEX.

Je možné pripojiť koncentrické potrubie?
Áno, kotol podporuje pripojenie koncentrického potrubia s priemerom 60/100 mm alebo 80/125 mm.

Je možné pripojiť oddelené potrubie?
Áno, kotol umožňuje pripojenie oddeleného potrubia s priemerom 80 mm.
