Avansa 2003

Popis a použitie

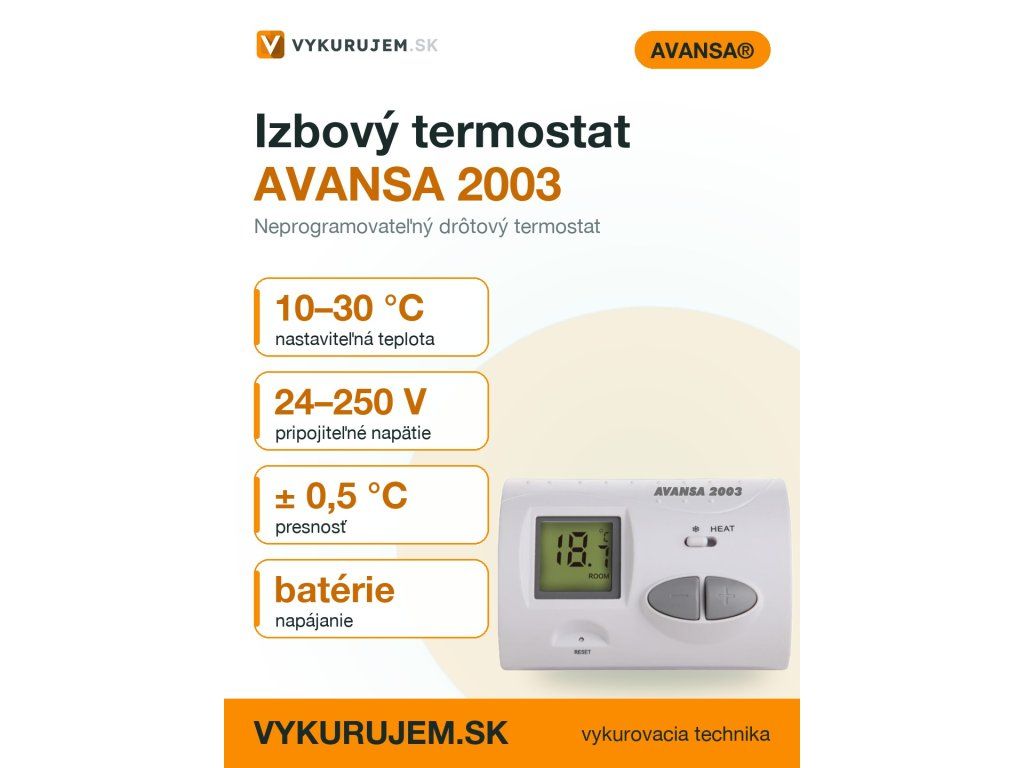

AVANSA 2003 je neprogramovateľný manuálny priestorový termostat s digitálnym displejom, určený predovšetkým do skladu servisných a montážnych firiem ako univerzálna náhrada pri výmenách vykurovacích zdrojov. Vďaka širokému rozsahu prevádzkového napätia 24 V AC/DC až 250 V AC pokryje drvivú väčšinu kotlov aj klimatizačných jednotiek bežne dostupných na slovenskom trhu – kompatibilitu naprieč značkami nie je potrebné pri štandardných inštaláciách osobitne riešiť.

Regulácia prebieha na princípe dvojbodového (hysterézneho) spínača: keď teplota v miestnosti klesne pod nastavenú hodnotu, kontakt zopne a kotol sa spustí; po dosiahnutí a prekročení nastavenej teploty sa kotol vypne. Digitálny displej umožňuje presnejšie odčítanie aktuálnej teploty aj pohodlnejšie nastavenie požadovaných parametrov priamo pri montáži – oproti klasickým mechanickým termostatom so stupnicou sa eliminuje chyba pri odčítaní.

Termostat je napájaný z batérií (2× LR6, 1,5 V), čím odpadá potreba privádzať samostatné napájacie vedenie na termostat – signálové vodiče postačujú na riadenie kotla. Zariadenie disponuje konštantnou protimrazovou funkciou nastavenou na +7 °C, ktorá zabraňuje zamrznutiu systému pri absencii obsluhy.

Nastavenie citlivosti spínania

AVANSA 2003 ponúka dve voliteľné hodnoty hysterézy spínania:

• ± 0,2 °C – výrobné nastavenie, odporúčané pri radiátorovom vykurovaní, kde je žiaduce rýchlejšie reagovanie na zmeny teploty.
• ± 0,3 °C – vhodnejšie pri podlahovom kúrení, kde tepelná zotrvačnosť systému vyžaduje menej časté prepínanie kotla a predchádza sa tak zbytočnému krátkodobému cyklovaní.

Technické parametre

Montáž a pripojenie

Termostat sa montuje na stenu v obytnom priestore, mimo priameho slnečného žiarenia, prievanu a tepelných zdrojov, ktoré by skresľovali meranie. Inštalácia prebieha štandardným spôsobom do krabičky pod omietkou alebo na povrch. Pripojovacie napätie 24 – 250 V AC/DC umožňuje priame zapojenie na väčšinu kotlov bez redukčného transformátora. Pri riadení obehového čerpadla je potrebné dodržať schému zapojenia s ohľadom na fázu – schéma je dostupná v priloženom technickom liste.

Pri induktívnych záťažiach (napr. čerpadlá, stykače) je nutné rešpektovať maximálny spínaný prúd 2 A; pre vyššie záťaže je nevyhnutné zaradiť pomocný stykač.

Na čo si dať pozor

• Termostat nie je programovateľný – neponúka časové programy ani komunikáciu cez aplikáciu. Pre požiadavky na týždenný program je nutné zvoliť iný model.
• Krytie IP 30 vylučuje použitie vo vlhkých priestoroch (kúpeľne, kotolne s kondenzáciou).
• Pri induktívnych záťažiach nad 2 A je nevyhnutné použiť pomocný relé alebo stykač – priame pripojenie väčšieho čerpadla môže poškodiť spínacie kontakty.
• Batérie nie sú súčasťou balenia; pred odovzdaním inštalácie zákazníkovi treba batérie LR6 vložiť a overiť správnu funkciu displeja aj spínania.

Dokumenty na stiahnutie

• AVANSA 2003 – technický list a návod na montáž (SK) (PDF)
• AVANSA 2003 – technický list a návod na montáž (CZ) (PDF)

Časté otázky

Je AVANSA 2003 kompatibilná s kotlami, ktoré vyžadujú napätie 24 V DC (napr. niektoré kondenzačné kotly s OpenTherm zbernicou)?

Termostat pracuje v rozsahu 24 V AC/DC až 250 V AC, takže je elektricky kompatibilný s kotlami vyžadujúcimi 24 V DC. Je však potrebné zdôrazniť, že AVANSA 2003 nie je OpenTherm zariadenie – komunikuje výhradne ako bezpotenciálový (on/off) spínač. Kotly s OpenTherm rozhraním fungujú v tomto režime len v zjednodušenej on/off regulácii, nie v modulačnom režime.

Ako sa mení citlivosť spínania z ± 0,2 °C na ± 0,3 °C?

Prepnutie hysterézy je realizované hardvérovo pomocou prepínača alebo jumpera umiestneného vo vnútri krytu termostatu. Presný postup je popísaný v priloženom slovenskom technickom liste – pred zásahom do zariadenia je potrebné vybrať batérie.

Aká je životnosť batérií pri použití s kotlom, ktorý sa spína v kratších cykloch?

Výrobca uvádza výdrž batérií cca 1 rok pri bežnej prevádzke. Príkon termostatu je len 1,5 mW, takže frekvencia spínania kotla výdrž batérií prakticky neovplyvňuje – rozhodujúci je príkon displeja. Pri štandardnom používaní je ročná výmena batérií LR6 dostatočná.
