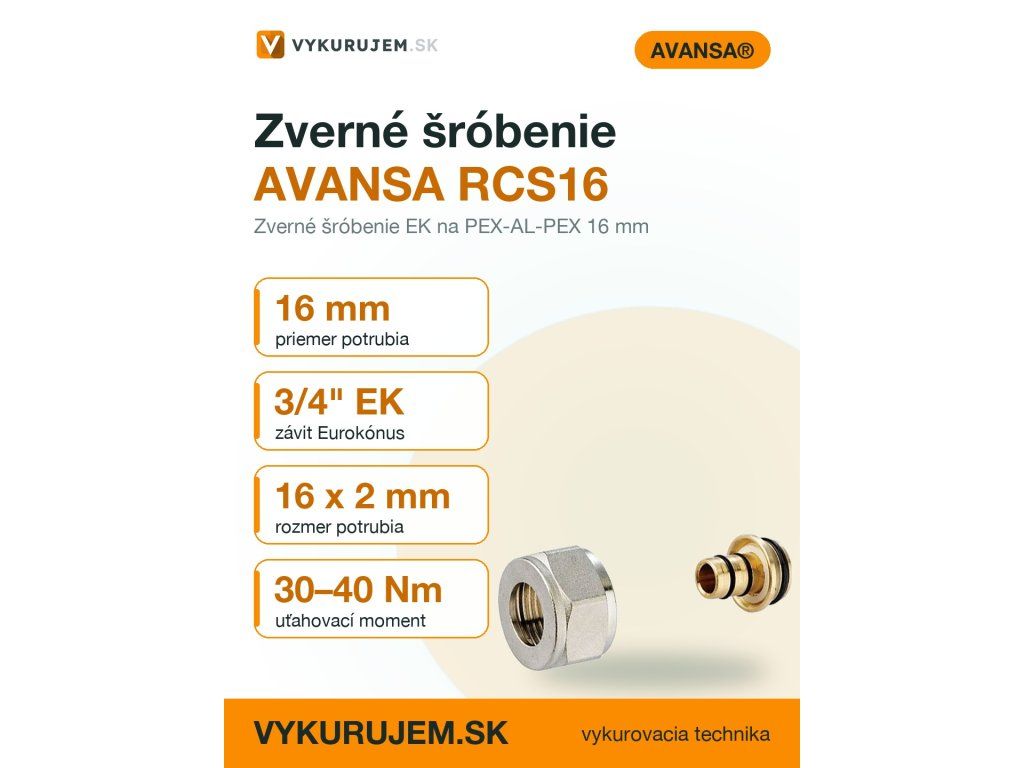

Zverné šróbenie AVANSA RCS16 – EK na PEX-AL-PEX 16 mm
Kód: RCS16Podrobný popis
Pre koho: Určené pre montážne firmy a domácnosti, ktoré pripájajú PEX-AL-PEX alebo PB potrubie 16 × 2 mm k armatúram a rozdeľovačom v radiátorovom, podlahovom kúrení či rozvodoch teplej vody.
Kombinujte s: Závitom 3/4" Eurokónus (EK) na armatúrach a rozdeľovačoch; pri montáži použite teflónovú pásku alebo konopné vlákno s tesniacou pastou a uťahujte momentom 30–40 Nm.
Čím sa líši: Pevným a tesným zverným spojom na potrubí 16 mm, ktorý sa dá v prípade údržby jednoducho demontovať; po montáži overte pevnosť spoja.
Zverné šróbenie AVANSA RCS16 sa využíva v hydraulických systémoch, kde je potrebné pripojiť viacvrstvové PEX-AL-PEX alebo PB potrubie k armatúram, rozdeľovačom a regulátorom. Tento typ spojky je vhodný najmä v systémoch radiátorového kúrenia, podlahového kúrenia a rozvodoch teplej vody. Montážná firma pri inštalácii využíva výhodu pevnej a tesnej montáže, ktorá eliminuje potrebu ďalšej pevnosti spoja. Závitový rozmer 3/4" Eurokónus (EK) umožňuje pripojenie k širokému rozsahu armatúr a rozdeľovačov. Zároveň zaručuje stabilnú montáž a jednoduchú demontáž pri potrebe údržby alebo úprav.
Technické parametre
| Určenie | PEX-AL-PEX potrubie |
|---|---|
| Rozmer | 16 x 2 mm |
| Typ | EK (Eurokónus) |
| EAN | 5900308749180 |
| Hmotnosť | 0,1 kg |
| Kód | RCS16 |
| Značka | AVANSA |
Montáž a pripojenie
Zverné šróbenie AVANSA RCS16 sa montuje priamo na potrubie PEX-AL-PEX alebo PB s priemerom 16 mm. Postup zahŕňa nasledovné kroky: potrubie sa zváži do zverného šróbenia, závit sa zabezpečí teflónovou páskou alebo konopným vlákom s tesniacou pastou, a následne sa spojka utiahne na uťahovací moment 30–40 Nm. Počas montáže je dôležité skontrolovať, či je potrubie čisté a bez poškodení. Bežnou chybou je nedostatočné utiahnutie, čo môže viesť k netesnosti. Zároveň je možné, že vnútorný prstenec nedokonale uchopí potrubie, čo by mohlo spôsobiť pohyb spojky po montáži. Preto je vhodné po montáži skontrolovať pevnosť spojenia.Kompatibilita a príslušenstvo
Šróbenie je kompatibilné s rozdeľovačmi, VK-armatúrami, termostatickými ventilmi a regulátorami s pripojením 3/4" Eurokónus (EK). Pre úplnú inštaláciu je vhodné doobjednať potrubie PEX-AL-PEX 20 x 2, rozdeľovače mosadzné 6 cestné alebo skrutkované kolena 20x20. V prípade potreby izolácie je možné využiť izoláciu 18 mm (3/8") / 9 mm. Pre lepšiu organizáciu príslušenstva môže byť užitočné aj rebríko rovné 600 x 1340.Technické súvislosti pre projektanta
Zverné šróbenie funguje na princípe zatvárania vnútorného prstenca, ktorý uchopí potrubie. Tento typ spojky využíva mechanickú pevnosť materiálu, aby zabezpečil stabilné pripojenie. Závit 3/4" Eurokónus (EK) je štandardný typ pripojenia v hydraulických systémoch. Materiál šróbenia je mosadzný, čo zaručuje odolnosť voči korozií a dlhú životnosť. Hydraulické vlastnosti systému sú ovplyvnené správnym dimenzovaním a kvalitou spojky. Preto je dôležité, aby projektant zohľadnil uťahovací moment a typ závitu pri výbere armatúr a rozdeľovačov.Servis a prevádzka
Pri prevádzke je dôležité sledovať pevnosť spojenia a prípadné netesnosti. Servisné intervaly zahŕňajú pravidelné skontrolovanie spojky, najmä v prípade výmeny potrubia alebo úprav systému. Pri demontáži je možné odskrutkovať spojku a vybrať potrubie bez poškodenia. V prípade poškodenia alebo netesnosti je vhodné doobjednať nové zverné šróbenie AVANSA RCS16. Pri údržbe je vhodné použiť tesniaci materiál a zabezpečiť čistotu závitu.Časté otázky montážnych firiem
Dá sa zverné šróbenie EK pripojiť na armatúru s iným typom závitu?
Nie, závit 3/4" Eurokónus (EK) musí presne zodpovedať závitovému rozmeru armatúry. Pri iných typoch závitov je potrebné použiť prepojku alebo iný typ spojky.
Je možné použiť zverné šróbenie na potrubie s menším alebo väčším priemerom?
Nie, zverné šróbenie AVANSA RCS16 je určené výlučne pre potrubie s priemerom 16 mm. Použitie iného priemeru môže spôsobiť netesnosti alebo poškodenie materiálu.
Je potrebné použiť tesniaci materiál pri montáži?
Áno, na závitový spoj sa odporúča použiť teflónovú páska alebo konopné vlákno s tesniacou pastou, aby sa zabezpečila pevnosť a tesnosť spojenia.
Aké sú bežné chyby pri montáži zverného šróbenia?
Nedostatočné utiahnutie a poškodenie závitu sú najčastejšie chyby. Pri nedostatočnom utiahnutí môže dôjsť k netesnosti, pri poškodenom závite k nekvalitnému spojeniu.
Dodatočné parametre
| Kategória: | Montážne pomôcky a príslušenstvo |
|---|---|
| Záruka: | 2 roky |
| Hmotnosť: | 0.1 kg |
| EAN: | 5900308749180 |
| Určenie: | PEX-AL-PEX potrubie |
| Druh výrobku: | šróbenie / zverné šróbenie |
| Rozmer závitu: | 3/4" |
| Priemer rúrky: | 16 mm |
| Typ pripojenia: | zverné šróbenie |
| Rozmer: | 16 x 2 mm |
| Typ: | EK (Eurokónus) |
| Produkt nahradený novým: | https://www.atria.sk/zverne-srobenie-na-viacvrstvove-potrubie-alpex--16-x-2-alu-ek/ |
