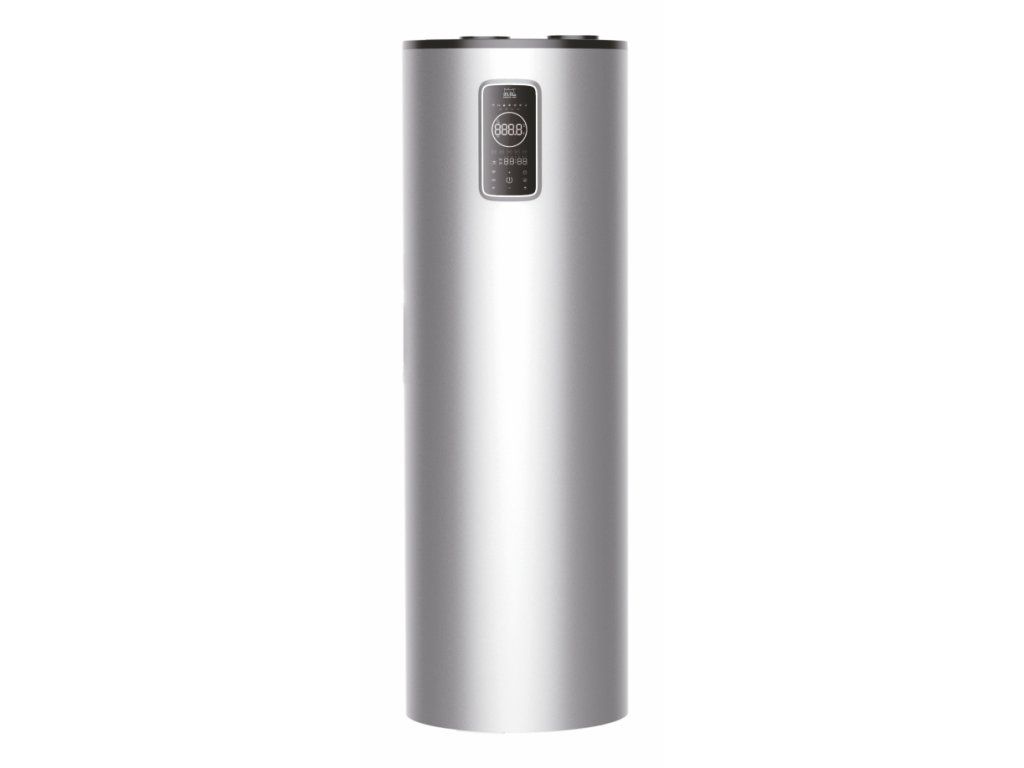

Tepelné čerpadlo ELIZ EWHP 200 EW – ohrev TÚV vzduch-voda

Podrobný popis

Tepelné čerpadlo ELIZ EWHP 200 EW je určené pre montážne firmy a projektantov, ktorí vykonávajú inštalácie v interiéri objektov. Ide o kompaktný systém na ohrev teplej užitkovej vody (TÚV) typu vzduch-voda. Tento typ inštalácie je vhodný pre rodinné domy, bytové domy, ale aj pre objekty so zvýšenými požiadavkami na úsporu energie. Montážna firma pri inštalácii rieši hydraulické pripojenie, elektrické napájanie, ako aj nastavenie prevádzkových režimov. Výhodou je nízky príkon tepelného čerpadla a vysoký koeficient výkonu, čo znižuje náklady na prevádzku.

Technické parametre

typ	EWHP 200 EW
objem	200 lit.
príkon tepelného čerpadla	535 W
menovitý tepelný výkon	2100 W
COP DWH	3,39
typ chladiva	R134A
príkon	2000 W
napätie	230 V
istenie	16 A
elektrické krytie	IPX4
pripojenie vody	G3/4 ''
pracovná teplota okolia	-20 až +46 °C
hlučnosť	56 dB (A)
max. tlak chladiva	2,6 MPa
hmotnosť ohrievača	120 kg
max. tlak vody v ohrievači	8 Bar
rozmery ohrievača ( š / h / v)	600 x 600 x 1685 mm
záruka na celý výrobok	2 roky
EAN	8588006687644
Kód	ELZ_3375
Značka	ELIZ

Parametre ako objem nádrže, príkon tepelného čerpadla a elektrického telesa sú dôležité pre dimenzovanie systému. Objem 200 litrov zabezpečuje dostatočný objem TÚV pre priemerné domácnosti. Príkon tepelného čerpadla 535 W a menovitý výkon 2100 W znamenajú, že systém efektívne využíva energiu z ovzdušia. COP DWH 3,39 ukazuje vysokú účinnosť ohrevu vody. Elektrické teleso 2000 W slúži ako doplnkové zdroj tepla v prípade nízkych vonkajších teplôt.

Montáž a pripojenie

Tepelné čerpadlo ELIZ EWHP 200 EW sa montuje v interiéri. Inštalácia vyžaduje pevné pripojenie k rozvodu vody a elektrickej sieti. Pripojenie vody je G3/4 '', čo znamená, že je potrebné použiť adaptéry alebo priame pripojenie s rovnakým závitom. Elektrické napájanie je 230 V, 16 A, s krytím IPX4. Montážná firma musí zabezpečiť dostatočný priestor pre vetranie a prístup k riadiacej jednotke. Po inštalácii je potrebné skontrolovať tesnosť pripojení, nastaviť teplotu vody a overiť funkciu všetkých režimov. Bežné chyby pri montáži zahŕňajú nesprávne pripojenie elektrického telesa, nedostatočnú izoláciu alebo chybné nastavenie teploty.

Kompatibilita a príslušenstvo

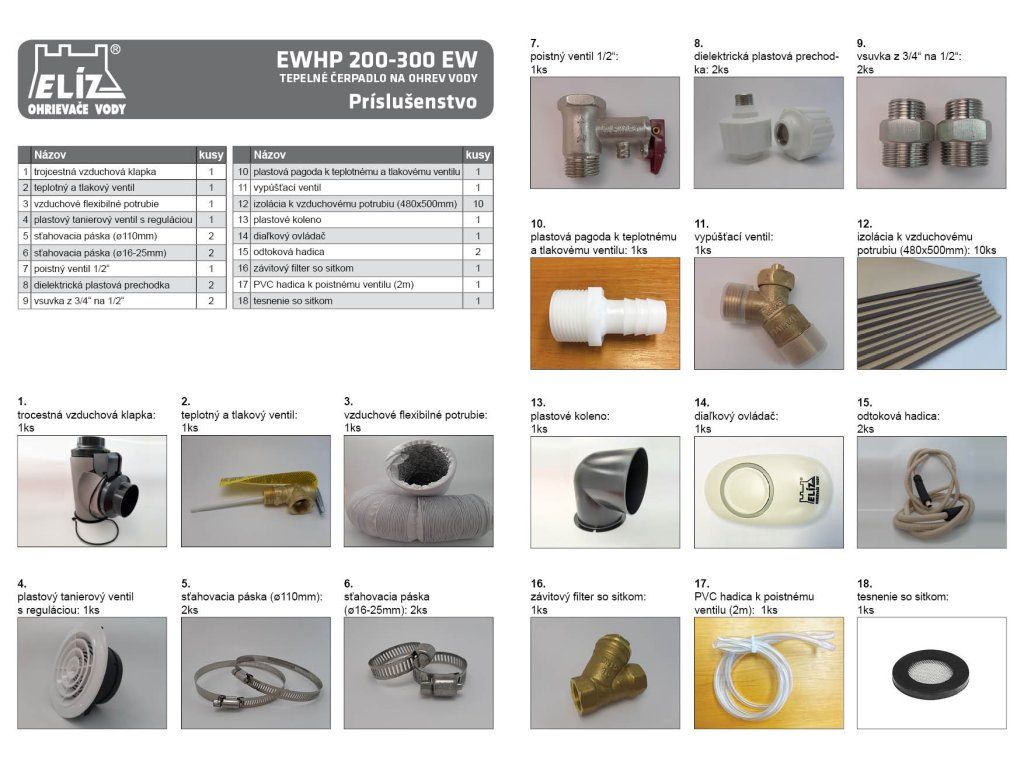

Tepelné čerpadlo ELIZ EWHP 200 EW je kompatibilné s tradičnými systémami ohrevu vody. Pre inštaláciu môže byť potrebné doobjednať príslušenstvo ako adaptéry, elektrické káble alebo hydraulické armatúry. Pri pripojení k iným systémom je dôležitá správna kompatibilita tlakov a teplôt. Tento model je vhodný na kombináciu s inými zdrojmi tepla, napríklad solárnymi systémami alebo klasickými elektrickými ohrievačmi. Pre montážnú firmu je dôležité, aby všetky komponenty boli v súhre a zabezpečovali spoločnú prevádzku.

Technické súvislosti pre projektanta

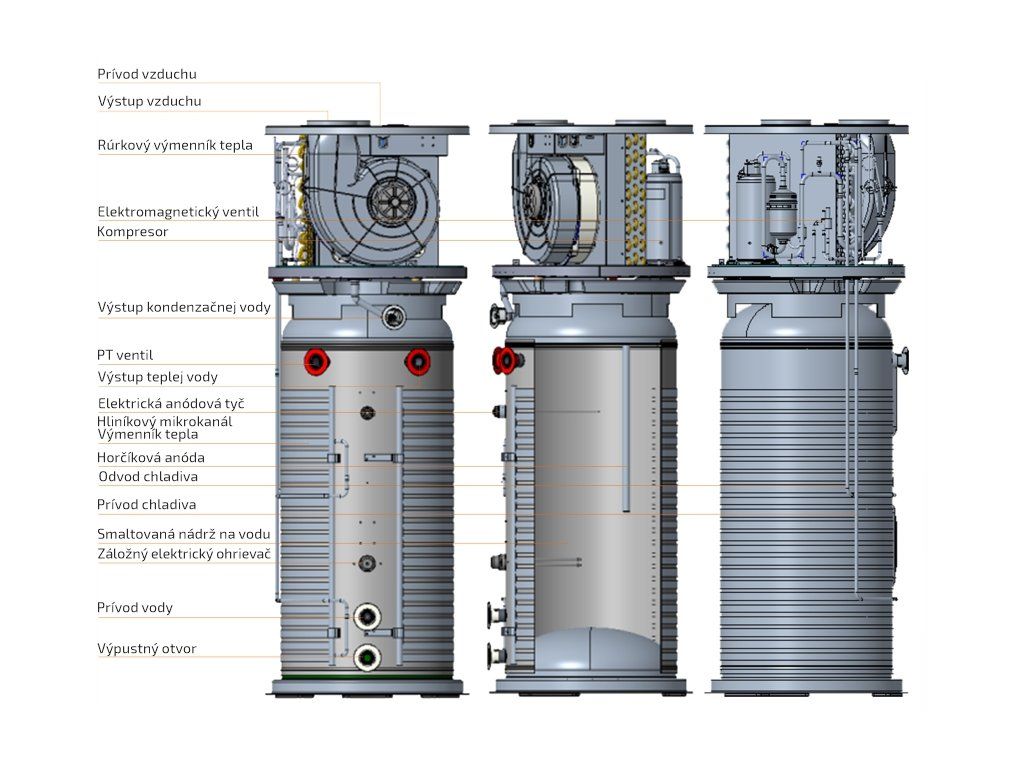

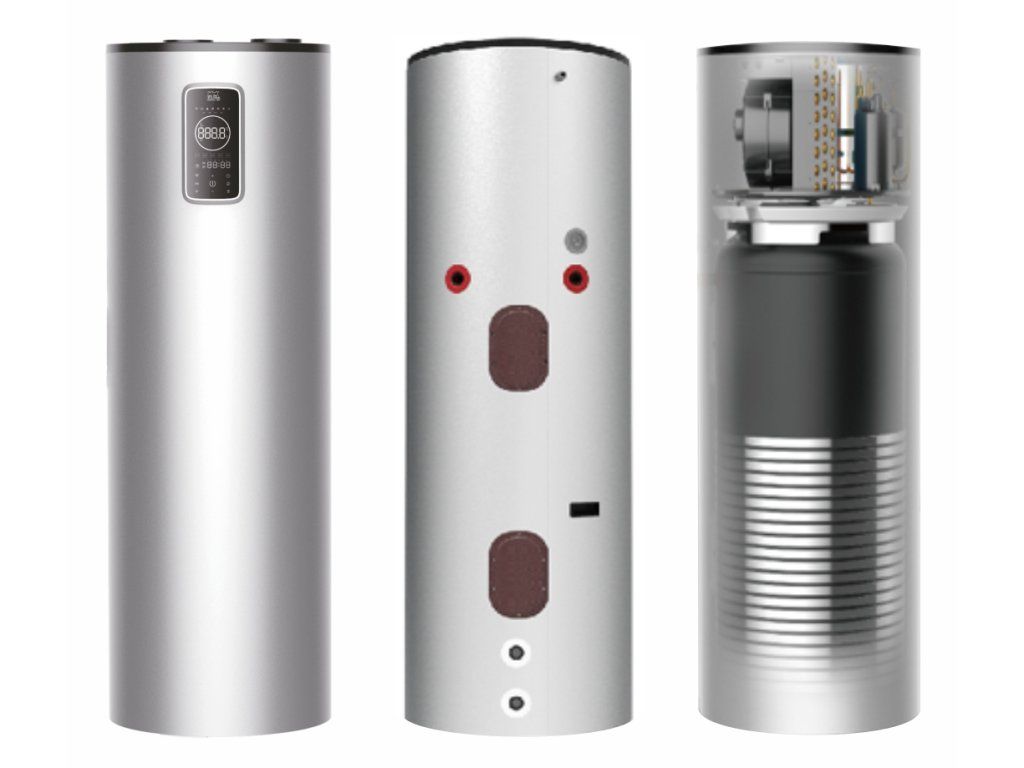

Tepelné čerpadlo ELIZ EWHP 200 EW pracuje na princípe vzduch-voda. Kompresor premení energiu z ovzdušia na teplo, ktoré sa odovzdá kondenzačnému výmenníku tepla. Výmenník je hliníkový a má veľkú plochu, čo zvyšuje efektívnosť ohrevu. Nádrž je vyrobená z ocele s vrstvou zirkónového smaltu, čo zabezpečuje odolnosť proti koroziu. Izolácia je polyuretánová, hrúbky 50 mm, čo minimalizuje tepelné straty. Elektrické teleso 2000 W slúži ako doplnkový zdroj tepla. Hydraulické pripojenie musí byť dimenzované pre maximálny tlak vody 8 bar. Elektrické pripojenie musí byť v súlade s normami pre IPX4 a 16 A. Pre projektanta je dôležité zohľadniť vonkajšie teploty, výkon systému a dostupnosť elektrickej siete. Účinnosť systému môže byť ovplyvnená kvalitou izolácie, správnym nastavením teploty a pravidelnou údržbou.

Servis a prevádzka

Údržba tepelného čerpadla ELIZ EWHP 200 EW zahŕňa pravidelné skontrolovanie hydrauliky, elektrického pripojenia a funkcie riadiacej jednotky. Servisný interval je odporúčaný každý rok, pričom sa kontroluje stav chladiva, tlak v systéme a čistota výmenníka tepla. Montážná firma by mala zabezpečiť, aby systém bol pravidelne čistený a všetky chyby boli opravené včas. Na čo si dať pozor: nedostatočná izolácia, chybné nastavenie teploty, alebo chyby v elektrickom pripojení môžu znížiť účinnosť systému. Pri prevádzke je dôležité sledovať teplotu vody a režimy ohrevu, aby systém pracoval efektívne.

Časté otázky montážnych firiem

Dá sa tepelné čerpadlo ELIZ EWHP 200 EW pripojiť k inému systému ohrevu vody?
Áno, systém je kompatibilný s inými zdrojmi tepla. Je však potrebné zabezpečiť správnu hydrauliku a elektrické pripojenie.

Je možné nastaviť teplotu vody podľa potrieb objektu?

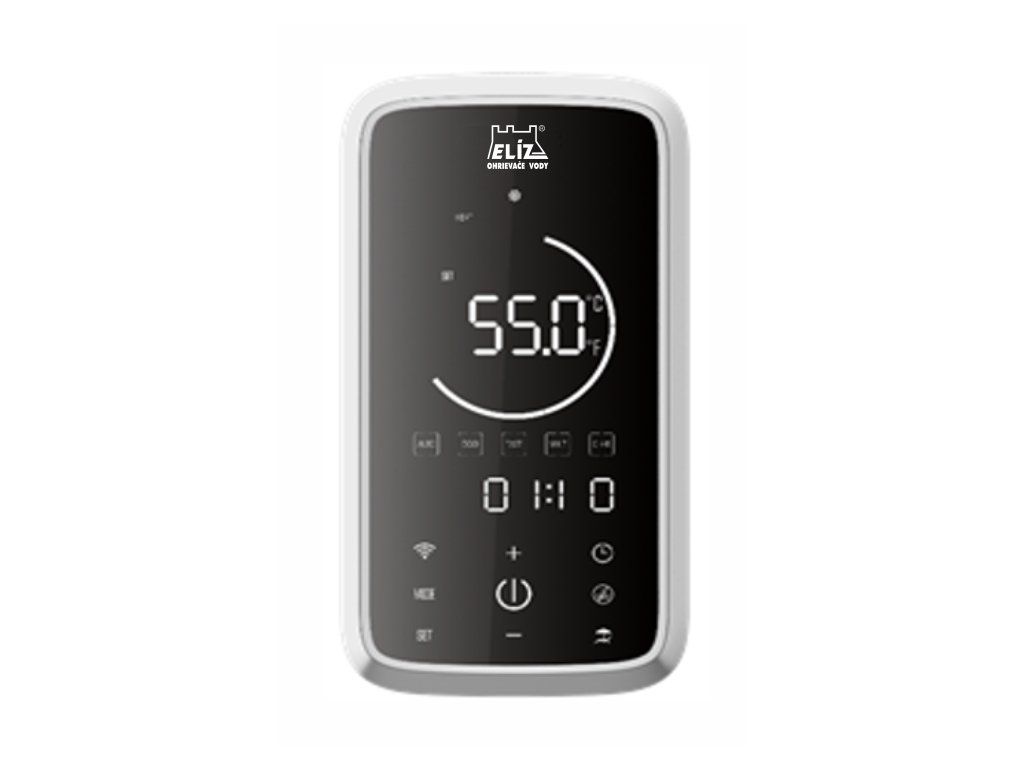

Áno, teplota vody je nastaviteľná v rozsahu 20–75 °C. Montážná firma musí zabezpečiť, aby nastavenie bolo v súlade s požiadavkami objektu.

Je potrebné doobjednať príslušenstvo pre pripojenie?
Áno, v prípade rozdielnych závitov alebo hydraulických systémov je potrebné doobjednať adaptéry alebo armatúry.

Je možné využiť systém aj v chladnejších oblastiach?
Áno, systém pracuje v rozsahu vonkajších teplôt od -20 °C do +46 °C. Je však dôležité zabezpečiť dostatočný prístup k vetru a vetranie.
