Drevosplyňovacie kotly Atmos, ktoré sú konštruované na spaľovanie dreva na princípe generátorového zplyňovania, sú zložené z dvoch komôr. Horná komora slúži na prikladanie paliva - dreva, v dolnej komore je dohorievací priestor (pri kombinovaných trojkomorových kotloch na drevo a pelety v tomto prípade ide o vrchnú a prostrednú komoru). Medzi týmito komorami sa nachádza keramická žiaruvzdorná tryska. V tryske je obdĺžnikový otvor, ktorým sú obe komory prepojené. Cez tento otvor prechádza plameň, spaliny a plyny vznikajúce pri horení v žhavej vrstve v hornej komore kotla.
V obdĺžnikovom otvore trysky sú po bokoch kruhové otvory, ktoré slúžia na prívod predhrievaného sekundárneho vzduchu do miesta horenia, čo zabezpečuje správne fungovanie kotla. Pokiaľ tieto otvory v kotli už nie sú viditeľné, a teda obdĺžnikový otvor je zväčšený, je potrebné trysku vymeniť.
Pri niektorých typoch kotlov, ktoré majú hlbšiu komoru je tryska doplnená v prednej časti keramickou kockou, ktorá je bez otvoru a predlžuje trysku tak, aby bola spodná a vrchná komora oddelené po celej dĺžke.
K výberu správnej trysky potrebujete vedieť presný typ vášho kotla, a nakoľko pre rovnaký typ kotla môže byť potrebná rôzna tryska v závislosti od toho, kedy bol kotol vyrobený, tak často aj rok výroby, resp. výrobné číslo,. Tieto údaje nájdete na štítku, ktorý je na zadnej strane kotla.
Pri výbere správnej trysky pre váš kotol by vám mala pomôcť nasledujúca tabuľka (po kliknutí na katalógové číslo budete presmerovaný priamo na vybratú trysku):
Katalógové číslo trysky, kocky |
Typ kotla |
DC0121 - tryska | DC18S vyrobené do 31.12.2018 DC18SP(L), DC18GD, DC20GS, DC22SX, DC18GSE, DC22GSE, DC18GSP(L), GS20 DC25GSE vyrobené do 15.4.2012 |
DC0149 - tryska | DC18S vyrobené od 1.1.2019 |
DC0125 - tryska | DC22S, DC25S, DC30SX, DC25SP(L) DC22, DC25, DC25G, DC30SF |
DC0131 - tryska | DC32S, DC40SX, DC32SP(L), DC32, DC32G DC32GS vyrobené pred rokom 2010 DC35 Švédsko (DC40G) |
DC0135 - tryska | DC100 – komplet (2 časti) |
DC0133 - tryska | DC50S vyrobené do 31.12.2009 DC50 (treba aj kocku – predĺženie trysky DC0031) |
DC0140 - tryska | DC50S vyrobené od 1.1.2010 do 31.3.2018 (treba aj kocku – predĺženie trysky DC0031) DC70GSX s komorou hlbokou 600 mm GSX70 s komorou hlbokou 600 mm DC40SE, DC60GSX, GSX60 |
DC0148 - tryska | DC50S vyrobené od 1.4.2018 - od v.č. 348284, (treba aj kocku – predĺženie trysky DC0031) |
DC0132 - tryska | DC40GS, DC50GSX, DC40GD, DC50GD, DC40G, GS40, DC40GSE, DC50GSE, GSX50 |
DC0134 - tryska | DC70GSX s komorou hlbokou 800 mm DC70S, DC80 (treba aj kocku – predĺženie trysky DC0031) |

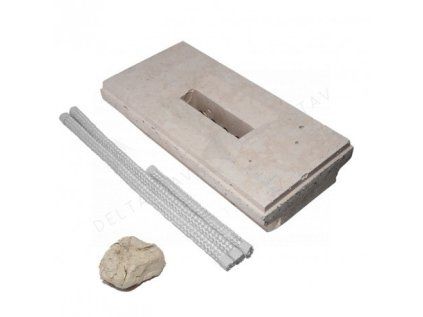

DC0179 - tryska + kocka | DC75SE (komplet tryska DC0130 aj s kockou DC0129) |
DC0130 - tryska | DC75SE (treba aj kocku – predĺženie trysky DC0129) DC50SE (treba aj kocku – predĺženie trysky DC0031) |
DC0180 - tryska | DC25GS, DC30GD, DC30SE, DC30GSE, DC30GSP(L), GS25, GS32, DC35SF DC32GS vyrobené od roku 2010 |
DC0126 - tryska | DC25GD, DC25GSP(L) DC25GSE vyrobené po 15.4.2012 |
DC0192 - tryska | DC150S (treba aj kocku – predĺženie trysky DC0031) |
DC0200 - tryska | DC105S |
DC0123 - tryska | DC15GS, GS15 |
DC0031 - kocka | DC50S, DC70S, DC150S, DC50SE, DC80 DC70GSX s komorou hlbokou 800 mm |
DC0129 - kocka | DC75SE |
